หม้อแปลงแรงดันไฟฟ้าสามารถปรับปรุงความแม่นยำในการวัด การป้องกัน และการควบคุมในระบบไฟฟ้าสมัยใหม่ได้อย่างไร

เหตุใดการวัดแรงดันไฟฟ้าจึงมีความสำคัญในระบบไฟฟ้า?

เครือข่ายไฟฟ้าไม่สามารถควบคุมได้อย่างปลอดภัยและแม่นยำ หากไม่มีข้อมูลที่เชื่อถือได้เกี่ยวกับแรงดันไฟฟ้า ผู้ปฏิบัติงาน รีเลย์ป้องกัน มิเตอร์ ระบบอัตโนมัติ และอุปกรณ์ตรวจสอบ ล้วนขึ้นอยู่กับสัญญาณการวัดที่แสดงถึงสภาวะของวงจรไฟฟ้าหลัก

การเชื่อมต่อมิเตอร์แบบธรรมดาหรืออุปกรณ์ควบคุมแรงดันไฟฟ้าต่ำเข้ากับวงจรไฟฟ้าแรงปานกลางหรือสูงโดยตรงอาจไม่สามารถใช้งานได้และอาจเป็นอันตรายได้ หม้อแปลงเครื่องมือแก้ปัญหานี้โดยการสร้างสัญญาณทุติยภูมิตามสัดส่วนที่แสดงถึงแรงดันไฟฟ้าหลักในขณะที่ให้การแยกทางไฟฟ้าระหว่างวงจรไฟฟ้าแรงสูงและวงจรการวัดทุติยภูมิ

การแยกนี้มีข้อดีในทางปฏิบัติหลายประการ อุปกรณ์ตรวจวัดสามารถออกแบบโดยใช้แรงดันไฟฟ้าทุติยภูมิที่เป็นมาตรฐาน แทนที่จะต้องสัมผัสกับระบบหลักโดยตรง รีเลย์ป้องกันสามารถประมวลผลสัญญาณที่สามารถจัดการได้ เครื่องวัดพลังงานสามารถทำหน้าที่ตรวจวัดได้ ผู้ปฏิบัติงานสามารถรับข้อมูลเกี่ยวกับเครือข่ายไฟฟ้าโดยไม่ต้องนำแรงดันไฟฟ้าหลักเข้าไปในแผงควบคุมโดยตรง

ข้อมูลแรงดันไฟฟ้ามีความสำคัญอย่างยิ่งในระบบที่สภาวะทางไฟฟ้าเปลี่ยนแปลงอย่างต่อเนื่อง สถานีไฟฟ้าย่อย ระบบจำหน่ายทางอุตสาหกรรม เครื่องป้อนหม้อแปลง เครือข่ายพลังงานหมุนเวียน และระบบสาธารณูปโภคที่ซับซ้อน ล้วนต้องการข้อมูลที่เชื่อถือได้เกี่ยวกับแรงดันไฟฟ้าของระบบ

การวัดยังรองรับการแก้ไขปัญหาอีกด้วย หากสัญญาณทุติยภูมิที่สังเกตพบเปลี่ยนแปลงโดยไม่คาดคิด วิศวกรสามารถตรวจสอบได้ว่าสาเหตุเกี่ยวข้องกับระบบหลัก หม้อแปลงเครื่องมือ สายไฟ วงจรป้องกัน หรือส่วนอื่นของห่วงโซ่การวัดหรือไม่

ห่วงโซ่การวัดที่เชื่อถือได้จึงเริ่มต้นด้วยหม้อแปลงเครื่องมือที่เลือกอย่างเหมาะสม ความแม่นยำ ฉนวน การกำหนดค่าการเชื่อมต่อ ภาระรอง สภาพแวดล้อม และข้อกำหนดในการป้องกัน ล้วนต้องได้รับการพิจารณาร่วมกัน

ประเภทและการกำหนดค่าหลักคืออะไร?

หม้อแปลงแรงดันไฟฟ้าของอุปกรณ์สามารถจำแนกตามการติดตั้ง การจัดเรียงเฟส การกำหนดค่าขดลวด เทคโนโลยีฉนวน และหลักการทำงาน หมวดหมู่เหล่านี้ช่วยให้วิศวกรจำกัดการเลือกให้แคบลงตามความต้องการของระบบ

การกำหนดค่าในร่ม

หน่วยในร่มมีไว้สำหรับการติดตั้งภายในสวิตช์เกียร์ สถานีไฟฟ้าย่อย ห้องไฟฟ้า หรือสภาพแวดล้อมที่มีการป้องกันอื่นๆ การออกแบบตู้และฉนวนสามารถปรับให้เหมาะสมในสภาพแวดล้อมภายในอาคารที่มีการควบคุม

การออกแบบการหล่อแบบอีพอกซีเรซินเป็นเรื่องปกติในการใช้งานแรงดันไฟฟ้าปานกลางในร่มที่มีขนาดกะทัดรัด เนื่องจากฉนวนที่เป็นของแข็งสามารถสร้างโครงสร้างที่ปิดสนิท ในขณะเดียวกันก็ทำให้การประกอบทางกายภาพมีขนาดกะทัดรัด

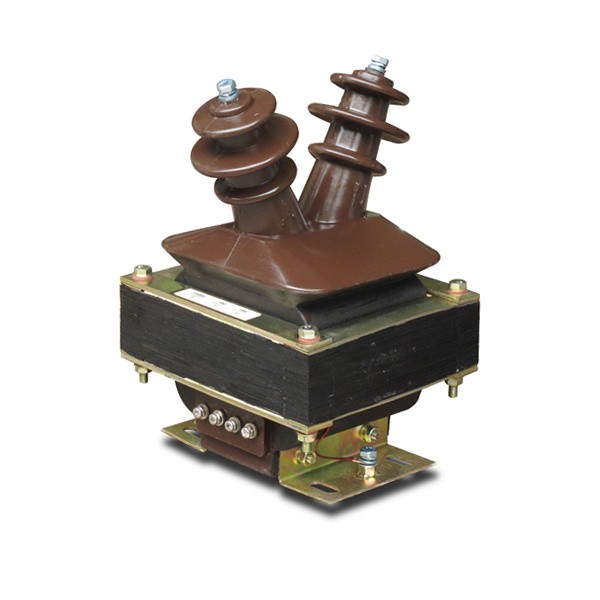

การกำหนดค่ากลางแจ้ง

อุปกรณ์กลางแจ้งต้องเผชิญกับฝน ความชื้น การเปลี่ยนแปลงของอุณหภูมิ แสงแดด ฝุ่น มลภาวะ และสภาพแวดล้อมอื่นๆ โดยตรง ที่อยู่อาศัยและการจัดฉนวนจึงต้องคำนึงถึงบริการกลางแจ้ง

การกำหนดค่าแบบเฟสเดียว

การออกแบบเฟสเดียวมักใช้โดยที่แต่ละเฟสมีการวัดแยกกัน หรือในกรณีที่การใช้งานต้องมีการจัดการวัดแบบเฟสต่อกราวด์หรือเฟสต่อเฟสที่กำหนดไว้

การกำหนดค่าสามเฟส

การจัดเตรียมแบบสามเฟสสามารถจัดให้มีการวัดแรงดันไฟฟ้าแบบประสานงานสำหรับเครือข่ายไฟฟ้าแบบสามเฟส การเชื่อมต่อที่แน่นอนขึ้นอยู่กับการกำหนดค่าระบบที่เป็นกลางและฟังก์ชันการป้องกันหรือการวัดแสง

การกำหนดค่าแบบสองขดลวดและสามขดลวด

การออกแบบแบบสองขดลวดประกอบด้วยขดลวดหลักหนึ่งเส้นและขดลวดทุติยภูมิหนึ่งอัน การออกแบบแบบสามขดลวดเพิ่มขดลวดทุติยภูมิเสริมที่อาจรองรับการป้องกันแยกต่างหากหรือฟังก์ชันที่เกี่ยวข้องกับสายดิน ขึ้นอยู่กับรูปแบบไฟฟ้า

ระบบชนิดแห้งและแบบหล่อเรซิน

ระบบชนิดแห้งใช้ฉนวนแข็งหรือฉนวนแห้งโดยไม่มีอิเล็กทริกของเหลว โครงสร้างหล่อด้วยอีพอกซีเรซินสามารถห่อหุ้มส่วนประกอบที่เลือกไว้ได้อย่างสมบูรณ์ ให้ความเสถียรทางกลและทนทานต่อความชื้นและการปนเปื้อน

การออกแบบที่แช่น้ำมัน

โครงสร้างแบบจุ่มน้ำมันใช้น้ำมันที่เป็นฉนวนเป็นส่วนหนึ่งของระบบอิเล็กทริกและความร้อน การออกแบบเหล่านี้จำเป็นต้องมีการสร้างถัง การปิดผนึก การจัดการน้ำมัน และขั้นตอนการบำรุงรักษาที่เหมาะสม

โครงสร้างแบบพองลมหรือหุ้มฉนวนแก๊ส

การออกแบบที่หุ้มฉนวนแก๊สสามารถใช้ได้ในกรณีที่ระบบอิเล็กทริกแบบปิดมีความเหมาะสม การเลือกควรรวมถึงการพิจารณาการปิดผนึกของตู้ คุณสมบัติของก๊าซ การจัดการแรงดัน ขั้นตอนการบริการ และข้อกำหนดด้านสิ่งแวดล้อม

เทคโนโลยีคาปาซิทีฟและอิเล็กทรอนิกส์

ไม่ใช่ทุกระบบการวัดแรงดันไฟฟ้าที่ต้องอาศัยหม้อแปลงไฟฟ้าแบบธรรมดา หม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟใช้ตัวแบ่งคาปาซิทีฟร่วมกับส่วนแม่เหล็กไฟฟ้า ในขณะที่เซ็นเซอร์แรงดันไฟฟ้าอิเล็กทรอนิกส์ใช้วิธีการตรวจจับและการแปลงสัญญาณเพื่อสร้างเอาต์พุตไฟฟ้าตามสัดส่วน

การเลือกควรเริ่มต้นด้วยข้อกำหนดของแอปพลิเคชันและเครือข่าย ไม่ใช่เฉพาะหมวดหมู่ผลิตภัณฑ์ การกำหนดค่าที่แตกต่างกันสามารถตอบสนองฟังก์ชันการวัดที่คล้ายกันในขณะที่มีคุณลักษณะการติดตั้งและการบำรุงรักษาที่แตกต่างกัน

เหตุใดฉนวนและการแยกทางไฟฟ้าจึงมีความสำคัญ

การแยกทางไฟฟ้าเป็นหนึ่งในสาเหตุสำคัญที่ใช้หม้อแปลงแรงดันไฟฟ้าของอุปกรณ์ วงจรหลักสามารถทำงานได้ที่แรงดันไฟฟ้าที่สูงกว่าช่วงการทำงานที่ปลอดภัยของอุปกรณ์วัดและควบคุมทั่วไป ดังนั้นระบบฉนวนจะต้องสร้างการแยกที่เชื่อถือได้ระหว่างวงจรหลักและวงจรรอง

การแยกระดับประถมศึกษาถึงมัธยมศึกษา

ระบบฉนวนจำเป็นต้องทนทานต่อความเค้นทางไฟฟ้าที่เกี่ยวข้องกับแรงดันไฟฟ้าปฐมภูมิที่กำหนดและสภาวะชั่วคราวที่กำหนดไว้ การออกแบบประกอบด้วยวัสดุฉนวน ระยะห่างตามผิวฉนวน ระยะห่าง การจัดเรียงขดลวด การห่อหุ้ม ขั้วต่อ และรูปทรงของเปลือกหุ้ม

ฉนวนแข็ง

การออกแบบแบบหล่อเรซินสามารถห่อหุ้มขดลวดและอุปกรณ์ไฟฟ้าอื่นๆ ได้ วิธีการนี้สามารถให้โครงสร้างที่กะทัดรัดและมีเสถียรภาพทางกลไก ในขณะเดียวกันก็ลดการสัมผัสพื้นผิวฉนวนภายในกับความชื้นหรือการปนเปื้อนโดยตรง

ฉนวนกันน้ำมัน

น้ำมันให้ทั้งฉนวนอิเล็กทริกและคุณสมบัติการถ่ายเทความร้อน การออกแบบที่เติมน้ำมันจำเป็นต้องมีการบรรจุและการปิดผนึกที่เหมาะสมเพื่อรักษาสภาพแวดล้อมภายในที่ต้องการ

ฉนวนกันแก๊ส

ชุดประกอบที่หุ้มฉนวนแก๊สใช้ตัวกลางอิเล็กทริกแบบปิด กล่องหุ้มจะต้องรักษาความสมบูรณ์ของมัน และขั้นตอนการบริการจะต้องคำนึงถึงตัวกลางที่เป็นฉนวนและความดันของอุปกรณ์หรือการปิดผนึก

การคืบคลานและการกวาดล้าง

ระยะห่างหมายถึงระยะทางที่สั้นที่สุดผ่านอากาศระหว่างชิ้นส่วนที่เป็นสื่อกระแสไฟฟ้า ในขณะที่การคืบคลานเกี่ยวข้องกับระยะทางตามพื้นผิวฉนวน ทั้งสองมีความสำคัญในการออกแบบอุปกรณ์ไฟฟ้าแรงปานกลางและสูง

มลภาวะต่อสิ่งแวดล้อมสามารถเพิ่มความสำคัญของระยะห่างตามผิวฉนวนเนื่องจากการปนเปื้อนบนพื้นผิวฉนวนสามารถสร้างเส้นทางสำหรับกระแสรั่วไหลได้

ฉนวนจึงไม่ใช่การเลือกใช้วัสดุเพียงอย่างเดียว เป็นระบบวิศวกรรมที่สมบูรณ์ที่เกี่ยวข้องกับเรขาคณิต วัสดุ คุณภาพการผลิต การสัมผัสสิ่งแวดล้อม และการประสานงานทางไฟฟ้า

สำหรับผู้ซื้อ นี่หมายความว่าคำอธิบายของฉนวนควรมีความเฉพาะเจาะจง ข้อกำหนดต่างๆ เช่น ชนิดแห้ง เรซินหล่อ น้ำมันแช่ หรือฉนวนก๊าซ ถือเป็นจุดเริ่มต้น แต่ข้อกำหนดทางเทคนิคควรอธิบายระดับแรงดันไฟฟ้าและเงื่อนไขการติดตั้งที่ต้องการด้วย

ความแตกต่างระหว่างการออกแบบแม่เหล็กไฟฟ้าและ Capacitive คืออะไร?

เทคโนโลยีการวัดแรงดันไฟฟ้าที่แตกต่างกันช่วยแก้ปัญหาพื้นฐานเดียวกันในรูปแบบที่แตกต่างกัน การทำความเข้าใจหลักการปฏิบัติงานช่วยให้วิศวกรจับคู่อุปกรณ์กับเครือข่ายและแอปพลิเคชันได้

เทคโนโลยีแม่เหล็กไฟฟ้า

การออกแบบแม่เหล็กไฟฟ้าแบบทั่วไปใช้ขดลวดปฐมภูมิและขดลวดทุติยภูมิควบคู่กันผ่านแกนแม่เหล็ก เป็นที่คุ้นเคย ได้รับการยอมรับอย่างดี และเหมาะสำหรับการใช้งานวัดและป้องกันแรงดันไฟฟ้าปานกลางหลายประเภท

การเลือกนี้เกี่ยวข้องกับแรงดันไฟฟ้าหลัก แรงดันไฟฟ้าทุติยภูมิ ความถี่ ความแม่นยำ ภาระ ฉนวน และการกำหนดค่าขดลวด

เทคโนโลยีหม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟ

หม้อแปลงแรงดันไฟฟ้าแบบคาปาซิทีฟใช้ตัวแบ่งคาปาซิทีฟเพื่อลดแรงดันไฟฟ้าหลักก่อนที่ส่วนหม้อแปลงแม่เหล็กไฟฟ้าจะประมวลผลสัญญาณ สถาปัตยกรรมนี้สามารถมีประโยชน์ในระดับแรงดันไฟฟ้าที่สูงกว่า และยังสามารถรองรับการใช้งานที่เกี่ยวข้องกับการสื่อสารบางอย่าง ขึ้นอยู่กับโครงสร้างของสถาปัตยกรรม

ส่วนประกอบคาปาซิทีฟเป็นส่วนหนึ่งของเครือข่ายการแบ่งแรงดันไฟฟ้าโดยรวม ดังนั้นจึงจำเป็นต้องพิจารณาฉนวน พฤติกรรมความถี่ การชดเชย และการเชื่อมต่อระบบอย่างรอบคอบ

การตรวจจับแรงดันไฟฟ้าอิเล็กทรอนิกส์

หม้อแปลงแรงดันไฟฟ้าหรือเซ็นเซอร์อิเล็กทรอนิกส์สามารถใช้องค์ประกอบการตรวจจับและตัวแปลงอิเล็กทรอนิกส์เพื่อสร้างเอาต์พุตตามสัดส่วน เทคโนโลยีเหล่านี้สามารถรองรับสถาปัตยกรรมระบบขนาดกะทัดรัดและการบูรณาการกับการป้องกันหรือระบบตรวจสอบแบบดิจิทัล

จำเป็นต้องระบุอินเทอร์เฟซเอาต์พุต ข้อกำหนดด้านพลังงาน โปรโตคอลสัญญาณ ความแม่นยำ ขีดจำกัดด้านสิ่งแวดล้อม และความเข้ากันได้กับระบบดาวน์สตรีมอย่างชัดเจน

เหตุใดการเลือกเทคโนโลยีจึงมีความสำคัญ

เทคโนโลยีที่เหมาะสมจะขึ้นอยู่กับเครือข่ายมากกว่าการตั้งค่าทั่วไป แอปพลิเคชันสวิตช์เกียร์แรงดันปานกลางในร่มขนาดกะทัดรัดอาจมีข้อกำหนดที่แตกต่างจากสถานีย่อยกลางแจ้งแรงดันสูง

พื้นที่ การสัมผัสกับสิ่งแวดล้อม ข้อกำหนดด้านฉนวน กลยุทธ์การบำรุงรักษา ความแม่นยำในการวัด สถาปัตยกรรมการสื่อสาร และฟังก์ชันการป้องกันที่ต้องการ ล้วนมีอิทธิพลต่อเทคโนโลยีที่เหมาะสม

การใช้งานเฟสเดียวและสามเฟสแตกต่างกันอย่างไร?

การจัดเฟสเป็นส่วนสำคัญของการออกแบบระบบเนื่องจากหม้อแปลงต้องตรงกับแรงดันไฟฟ้าที่วัดภายในเครือข่ายไฟฟ้า

การวัดเฟสเดียว

หน่วยเฟสเดียวสามารถใช้เพื่อวัดแต่ละเฟสหรือแรงดันไฟฟ้าระหว่างเฟสถึงกราวด์หรือเฟสต่อเฟสที่กำหนด ขึ้นอยู่กับรูปแบบการเดินสาย

การจัดเรียงนี้เป็นเรื่องปกติเมื่อจำเป็นต้องมีการวัดเฟสแยกกัน หรือเมื่อการออกแบบการป้องกันใช้การอ้างอิงแรงดันไฟฟ้าเฉพาะ

การวัดแบบสามเฟส

ระบบสามเฟสจำเป็นต้องมีการวัดแรงดันไฟฟ้าสามเฟสร่วมกัน การกำหนดค่าหม้อแปลงขึ้นอยู่กับว่าระบบมีการต่อสายดิน ไม่มีสายดิน หรือใช้การจัดเรียงที่เป็นกลางแบบอื่น

แผนภาพการเชื่อมต่อจึงมีความสำคัญเนื่องจากสองระบบที่มีพิกัดแรงดันไฟฟ้าใกล้เคียงกันอาจต้องใช้สายไฟหม้อแปลงที่แตกต่างกัน

การเตรียมการที่คดเคี้ยว

การออกแบบขดลวดคู่ทำให้เกิดวงจรทุติยภูมิหลักหนึ่งวงจร การออกแบบการพันขดลวดสามเส้นจะเพิ่มการพันขดลวดทุติยภูมิอีกแบบหนึ่งซึ่งสามารถกำหนดให้กับฟังก์ชันแยกต่างหากได้

การพันขดลวดเพิ่มเติมจะมีประโยชน์เมื่อวงจรสูบจ่ายและป้องกันต้องการเอาต์พุตที่แตกต่างกัน

แผนการเชื่อมต่อ

การจัดการที่เป็นไปได้อาจรวมถึงการวัดแบบเฟสต่อเฟส การวัดจากเฟสสู่พื้น การจัดการที่เกี่ยวข้องกับเดลต้าเปิด หรือการกำหนดค่าเฉพาะระบบอื่นๆ รูปแบบที่ถูกต้องขึ้นอยู่กับเครือข่ายไฟฟ้า

เหตุใดแผนภาพการเดินสายไฟจึงมีความสำคัญ

ชื่อผลิตภัณฑ์เพียงอย่างเดียวไม่สามารถสื่อสารถึงเฟสที่สมบูรณ์และการกำหนดค่าการพันได้เสมอไป แผนภาพการเดินสายไฟแสดงให้เห็นว่าขั้วต่อใดเป็นของแต่ละขดลวด และวิธีที่หม้อแปลงไฟฟ้าควรเชื่อมต่อกับระบบภายนอก

นี่เป็นสิ่งสำคัญอย่างยิ่งสำหรับการติดตั้งแบบกำหนดเองโดยที่วงจรทุติยภูมิเชื่อมต่อกับอุปกรณ์ต่างๆ มากมาย

แอปพลิเคชันใดบ้างที่ใช้การวัดแรงดันไฟฟ้าของเครื่องมือ

การวัดแรงดันไฟฟ้าเป็นสิ่งจำเป็นในหลายส่วนของโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่ การกำหนดค่าหม้อแปลงที่แน่นอนขึ้นอยู่กับแรงดันไฟฟ้าของเครือข่าย สภาพแวดล้อมทางกายภาพ ข้อกำหนดด้านความแม่นยำ รูปแบบการป้องกัน และประเภทของอุปกรณ์ที่เชื่อมต่อ

แอปพลิเคชั่นสถานีย่อย

สถานีย่อยมักต้องการสัญญาณแรงดันไฟฟ้าสำหรับรีเลย์ป้องกัน การวัดแสง ระบบควบคุม และการตรวจสอบผู้ปฏิบัติงาน หม้อแปลงไฟฟ้าจึงสามารถกลายเป็นส่วนต่อประสานที่สำคัญระหว่างเครือข่ายหลักและห้องควบคุมได้

สิ่งอำนวยความสะดวกทางอุตสาหกรรม

โรงงานอุตสาหกรรมขนาดใหญ่อาจมีเครื่องป้อนแรงดันไฟฟ้าปานกลางหลายตัวที่ให้บริการมอเตอร์ หม้อแปลง อุปกรณ์ในกระบวนการผลิต และแผงจำหน่าย การวัดแรงดันไฟฟ้ารองรับทั้งฟังก์ชันการตรวจสอบตามปกติและการป้องกัน

ระบบพลังงานทดแทน

การติดตั้งพลังงานแสงอาทิตย์และลมใช้ระบบรวบรวมและแปลงไฟฟ้า ซึ่งการวัดแรงดันไฟฟ้าสามารถรองรับการป้องกัน การตรวจสอบ การซิงโครไนซ์ และการควบคุมเครือข่าย

แอปพลิเคชั่นสวิตช์เกียร์

การออกแบบเรซินหล่อขนาดกะทัดรัดสามารถรวมเข้ากับชุดสวิตช์เกียร์ภายในอาคารได้ โดยต้องมีความสมดุลระหว่างพื้นที่ ฉนวน ความต้านทานการปนเปื้อน และการเข้าถึงสายไฟ

อาคารพาณิชย์

สิ่งอำนวยความสะดวกเชิงพาณิชย์ขนาดใหญ่อาจใช้แหล่งจ่ายแรงดันปานกลางและระบบจำหน่ายภายใน การวัดแรงดันไฟฟ้าของอุปกรณ์สามารถให้ข้อมูลแก่ระบบการจัดการพลังงานและการป้องกัน ขณะเดียวกันก็รักษาการแยกที่จำเป็นจากวงจรหลัก

ในการใช้งานทั้งหมดเหล่านี้ ควรเลือกหม้อแปลงไฟฟ้าตามเครือข่ายไฟฟ้าจริง แทนที่จะเลือกประเภทผลิตภัณฑ์ทั่วไป

ข้อกำหนดทางเทคนิคระดับมืออาชีพควรรวมอะไรบ้าง

ข้อกำหนดทางวิชาชีพควรให้ข้อมูลที่เพียงพอสำหรับวิศวกรไฟฟ้า ทีมจัดซื้อ ผู้ผลิต ผู้ติดตั้ง เจ้าหน้าที่ทดสอบระบบ และเจ้าหน้าที่บำรุงรักษา เพื่อทำความเข้าใจอย่างชัดเจนว่าต้องใช้การกำหนดค่าหม้อแปลงแบบใด

เริ่มต้นด้วยเครือข่ายไฟฟ้า

ข้อกำหนดควรกำหนดระบบไฟฟ้าหลักก่อน ซึ่งรวมถึงแรงดันไฟฟ้า ความถี่ การกำหนดค่าเฟส การจัดเรียงสายดิน และจุดการวัดที่ต้องการ

กำหนดเอาต์พุตรองทุกรายการ

การพันทุติยภูมิแต่ละครั้งควรมีจุดประสงค์ที่กำหนดไว้ ขดลวดวัดแสงและขดลวดป้องกันไม่ควรได้รับการปฏิบัติเหมือนกันเพียงเพราะว่าทั้งคู่ส่งแรงดันไฟฟ้าต่ำ

กำหนดภาระที่เชื่อมโยง

ข้อมูลจำเพาะควรระบุมาตร รีเลย์ ทรานสดิวเซอร์ อุปกรณ์ควบคุม แผงขั้วต่อ และความยาวสายเคเบิลโดยประมาณ ภาระการเชื่อมต่อที่สมบูรณ์จะกำหนดสภาวะการโหลดที่แท้จริงของขดลวดทุติยภูมิ

กำหนดข้อกำหนดด้านฉนวนและสิ่งแวดล้อม

ควรระบุสถานที่ติดตั้งให้ชัดเจน ระบบภายในและภายนอกอาจต้องการฉนวน กล่องหุ้ม การรักษาพื้นผิว และคุณลักษณะด้านสิ่งแวดล้อมที่แตกต่างกัน

กำหนดมิติทางกายภาพ

ขนาดการติดตั้ง ตำแหน่งเทอร์มินัล รูยึด ความสูงโดยรวม ความกว้าง และความลึก อาจมีความสำคัญเมื่อติดตั้งหม้อแปลงไฟฟ้าภายในช่องสวิตช์เกียร์

กำหนดแผนภาพการเดินสายไฟและการเชื่อมต่อ

แผนผังที่ได้รับการควบคุมควรระบุขั้วต่อหลัก ขั้วต่อรอง ความสัมพันธ์ของขดลวด จุดต่อสายดิน และการจัดการการป้องกันภายนอก

กำหนดการตรวจสอบและการทดสอบ

การทดสอบควรสอดคล้องกับประเภทของหม้อแปลงและข้อกำหนดของโครงการ การตรวจสอบตามปกติอาจรวมถึงประสิทธิภาพทางไฟฟ้า การตรวจสอบที่เกี่ยวข้องกับฉนวน ความสัมพันธ์ของขดลวด และการตรวจสอบการทำงาน

ขั้นตอนการคัดเลือกที่ใช้งานได้จริง

1. กำหนดเครือข่ายหลัก:ระบุแรงดันไฟฟ้า ความถี่ การกำหนดค่าเฟส การจัดเรียงสายดิน และตำแหน่งการวัด
2. กำหนดข้อกำหนดรอง:ระบุแรงดันไฟฟ้าทุติยภูมิ จำนวนขดลวด และวัตถุประสงค์ของเอาต์พุตแต่ละตัว
3. กำหนดความแม่นยำ:จับคู่ระดับความแม่นยำกับข้อกำหนดในการสูบจ่าย การตรวจสอบ การป้องกัน หรือการควบคุม
4. คำนวณภาระ:รวมถึงมิเตอร์ รีเลย์ สายไฟ ขั้วต่อ ทรานสดิวเซอร์ และอุปกรณ์เชื่อมต่ออื่นๆ
5. เลือกฉนวน:เลือกสถาปัตยกรรมแห้ง คาสเรซิน น้ำมัน แก๊ส หรือฉนวนอื่นๆ ที่เหมาะสม
6. ตรวจสอบสภาพแวดล้อม:ประเมินสภาพในร่มหรือกลางแจ้ง ความชื้น มลภาวะ อุณหภูมิ และระดับความสูง
7. ตรวจสอบการป้องกัน:ยืนยันการจัดเรียงฟิวส์ การต่อสายดิน และการรวมวงจรป้องกัน
8. ตรวจสอบความฟิตของร่างกาย:ยืนยันขนาดการติดตั้งและการจัดเรียงขั้วต่อภายในการติดตั้งขั้นสุดท้าย
9. ตรวจสอบเอกสาร:ตรวจสอบให้แน่ใจว่าแบบร่าง ข้อมูลแผ่นป้าย แผนภาพการเดินสายไฟ และข้อกำหนดทางเทคนิคอธิบายการกำหนดค่าเดียวกัน

แนวทางนี้สร้างเส้นทางทางเทคนิคที่ชัดเจนมากขึ้นตั้งแต่การออกแบบระบบไปจนถึงการเลือกผลิตภัณฑ์ นอกจากนี้ยังช่วยลดโอกาสที่รายละเอียดเล็กๆ น้อยๆ เช่น ภาระหรือตำแหน่งเทอร์มินัล จะกลายเป็นปัญหาระหว่างการติดตั้ง

ผู้ซื้อควรขออะไรก่อนอนุมัติ?

• การวาดภาพขนาด:ยืนยันขนาดโดยรวม จุดยึด ขั้วต่อ และพื้นที่ติดตั้งที่มีอยู่
• แผนภาพการเดินสายไฟ:ตรวจสอบความสัมพันธ์ของเทอร์มินัลหลักและรองและจุดต่อสายดิน
• ข้อมูลแผ่นป้าย:ยืนยันอัตราส่วนแรงดันไฟฟ้า ความถี่ ความแม่นยำ และคุณลักษณะพิกัดอื่นๆ
• คำอธิบายฉนวน:ยืนยันโครงสร้างอิเล็กทริกและสภาพแวดล้อมการติดตั้งที่ต้องการ
• ข้อมูลการทดสอบ:ยืนยันกิจวัตรหรือการทดสอบประสิทธิภาพที่เกี่ยวข้องสำหรับการกำหนดค่าที่เลือก
