เบรกเกอร์วงจรสุญญากาศ (VCB)ได้กลายเป็นมาตรฐานทองคำสำหรับการป้องกันแรงดันไฟฟ้าปานกลาง โดยมีการสูญพันธุ์ของอาร์กอย่างรวดเร็ว การปล่อยก๊าซเรือนกระจกเป็นศูนย์ และการบำรุงรักษาน้อยที่สุด คู่มือที่ครอบคลุมนี้ตอบคำถามที่สำคัญ: VCB ทำงานอย่างไร ส่วนประกอบหลักของพวกเขาคืออะไร? เปรียบเทียบกับคอนแทคเตอร์สุญญากาศได้อย่างไร? และเหตุใดเทคโนโลยีเหล่านี้จึงเป็นที่ต้องการสำหรับสาธารณูปโภค อุตสาหกรรม และพลังงานหมุนเวียน ด้วยข้อมูลเชิงลึกจากผู้ผลิตชั้นนำมาวิลบทความนี้ให้ความรู้แก่วิศวกรและผู้ซื้อในการเลือก VCB ที่เหมาะสมสำหรับการใช้งานของพวกเขา
ประสิทธิภาพของเบรกเกอร์สุญญากาศอยู่ที่การใช้สุญญากาศสูง ซึ่งเป็นหนึ่งในฉนวนไฟฟ้าที่ดีที่สุดที่รู้จักกันดีในการดับส่วนโค้ง เมื่อหน้าสัมผัสของ VCB แยกจากกัน ส่วนโค้งที่ก่อตัวจะถูกดับลงอย่างรวดเร็วเนื่องจากแทบไม่มีโมเลกุลของก๊าซที่จะค้ำจุนพลาสมา ซึ่งส่งผลให้เวลาหยุดชะงักน้อยกว่าครึ่งรอบของรูปคลื่น AC ช่วยลดพลังงานข้อผิดพลาดและปกป้องอุปกรณ์ดาวน์สตรีม นอกจากนี้ VCB ยังเป็นมิตรต่อสิ่งแวดล้อมเหนือกว่าเบรกเกอร์ SF₆ เนื่องจากไม่ปล่อยก๊าซเรือนกระจก จึงเป็นเทคโนโลยีหลักสำหรับโครงข่ายไฟฟ้าที่ยั่งยืน
การดำเนินงานของกวีซีบีสามารถแบ่งออกเป็นขั้นตอนที่รวดเร็วและแม่นยำ:
กระบวนการทั้งหมดนี้เกิดขึ้นในหน่วยไมโครวินาที ทำให้ VCB รวดเร็วเป็นพิเศษและเชื่อถือได้สำหรับการสลับกระแสโหลดและกระแสไฟฟ้าขัดข้อง
วีซีบี คุณภาพสูงคือการประกอบส่วนประกอบที่สำคัญหลายประการ:
ในขณะที่ทั้งสองใช้ตัวขัดขวางสุญญากาศ VCB และคอนแทคเตอร์สุญญากาศนั้นมีจุดประสงค์ที่แตกต่างกัน ตารางด้านล่างจะอธิบายความแตกต่างที่สำคัญ
| คุณสมบัติ | เบรกเกอร์สุญญากาศ (VCB) | คอนแทคเตอร์สุญญากาศ |
|---|---|---|
| บทบาทหลัก | ป้องกันกระแสไฟฟ้าลัด (ไฟฟ้าลัดวงจร) และการสลับไม่บ่อยนัก | การสับเปลี่ยนโหลด เช่น มอเตอร์และเครื่องทำความร้อนบ่อยครั้ง |
| ช่วงแรงดันไฟฟ้า | 3 kV ถึง 36 kV (สูงสุด 40.5 kV สำหรับรุ่นพิเศษ) | สูงถึง 15 kV โดยทั่วไปคือ 200 A ถึง 630 A |
| โหลดทั่วไป | หม้อแปลงไฟฟ้า เครื่องกำเนิดไฟฟ้า ตัวเก็บประจุ มอเตอร์ขนาดใหญ่ เครื่องจ่ายไฟฟ้า | มอเตอร์ ไฟส่องสว่าง วงจรทำความร้อน และอุปกรณ์ที่มีสวิตช์บ่อยครั้ง |
| การสลับความถี่ | ไม่บ่อยนัก (การป้องกันและการแยก) | บ่อยมาก (การดำเนินการนับพัน) |
| พิกัดการลัดวงจร | สูง (ทั่วไป 20 kA ถึง 50 kA) | ต่ำกว่า (สูงถึง 10 kA) |
เบรกเกอร์วงจรสุญญากาศนำเสนอชุดคุณประโยชน์ที่น่าสนใจซึ่งทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานแรงดันไฟฟ้าปานกลาง:
วีซีบี มีให้เลือกใช้งานหลายรูปแบบเพื่อให้เหมาะกับสภาพแวดล้อมและความต้องการในการปฏิบัติงานที่แตกต่างกัน

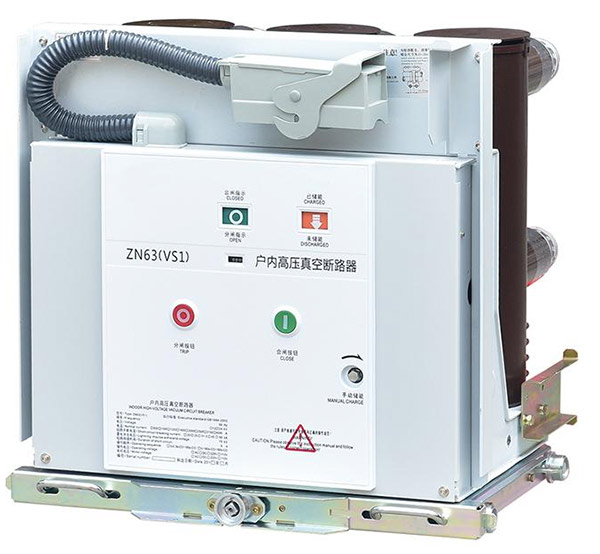

หน่วยขนาดกะทัดรัดที่ออกแบบมาสำหรับการติดตั้งในแผงสวิตช์เกียร์ภายในโรงงาน อาคารพาณิชย์ และสถานีย่อยในอาคาร ตัวอย่าง ได้แก่ VS1-12 ประเภทคงที่และถอนออกได้ที่ใช้กันอย่างแพร่หลาย
โมเดลทนต่อสภาพอากาศที่สร้างขึ้นสำหรับสถานีย่อยและเครือข่ายการส่งสัญญาณ สามารถทนต่อฝน ลม และอุณหภูมิสุดขั้วได้
วีซีบี มีความสำคัญในอุตสาหกรรมและโครงสร้างพื้นฐานที่หลากหลาย:
A1: ความแตกต่างหลักคือตัวกลางในการชุบอาร์ค โดย VCB ใช้สุญญากาศ ในขณะที่เบรกเกอร์ SF₆ ใช้แก๊สที่มีแรงดัน VCB เป็นมิตรกับสิ่งแวดล้อมมากกว่า (ไม่มีการปล่อยก๊าซเรือนกระจก) มีการนำไฟฟ้ากลับมาใช้ใหม่ได้เร็วกว่า และต้องการการบำรุงรักษาน้อยกว่าสำหรับการใช้งานแรงดันไฟฟ้าปานกลาง
A2: ตัวขัดขวางสุญญากาศถูกปิดผนึกไว้ตลอดอายุการใช้งาน โดยทั่วไปจะมีอายุการใช้งาน 10-20 ปีภายใต้สภาวะปกติ อายุการใช้งานทางกลของกลไกการปฏิบัติงานมักจะเกิน 30,000 ครั้ง
A3: ได้ แต่แนะนำให้ใช้ VCB สวิตช์ตัวเก็บประจุแบบพิเศษพร้อมสวิตช์แบบควบคุมเพื่อลดการจ่ายกระแสล่วงหน้า กระแสพุ่งเข้า และการหยุดจ่าย เพื่อให้มั่นใจถึงอายุการใช้งานการสัมผัสที่ยาวนานและความเสถียรของระบบ
A4: การบำรุงรักษาตามปกติมุ่งเน้นไปที่กลไกการทำงาน การเชื่อมต่อทางไฟฟ้า และวงจรควบคุม ไม่ใช่ตัวขัดขวางสุญญากาศเอง งานทั่วไป ได้แก่ การตรวจสอบด้วยภาพ การวัดความต้านทานการสัมผัส และการทดสอบการทำงานของกลไกทุกๆ 3-5 ปี
A5: แน่นอน. VCB ภายนอกอาคารได้รับการออกแบบมาเป็นพิเศษโดยมีเปลือกที่ทนทานต่อสภาพอากาศ ฉนวนคุณภาพสูง และการป้องกันการกัดกร่อนเพื่อให้ทนทานต่อสภาพแวดล้อมที่รุนแรง
เซอร์กิตเบรกเกอร์แบบสุญญากาศเป็นผู้ชนะที่ชัดเจนสำหรับระบบจ่ายไฟแรงดันปานกลางสมัยใหม่ ผสมผสานประสิทธิภาพที่เหนือกว่า ความรับผิดชอบต่อสิ่งแวดล้อม และความน่าเชื่อถือในระยะยาว ในขณะที่อุตสาหกรรมยังคงยุติการใช้ SF₆ ความต้องการ VCB คุณภาพสูงก็เพิ่มขึ้น การเลือกผู้ผลิตที่เชื่อถือได้ถือเป็นสิ่งสำคัญในการรับรองว่าอุปกรณ์ของคุณมีประสิทธิภาพและความปลอดภัยที่สม่ำเสมอ
มาวิลซึ่งเป็นโรงงานและซัพพลายเออร์ชั้นนำในจีน ให้บริการ VCB ในร่ม กลางแจ้ง และเฉพาะทางอย่างครอบคลุม ผลิตภัณฑ์ของเราได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำ ผ่านการทดสอบอย่างเข้มงวด และพร้อมสำหรับทั้งการสั่งสต็อกและโครงการขายส่งตามสั่ง เมื่อเลือก Comewill คุณจะได้รับประโยชน์จากราคาโรงงานโดยตรง ความเชี่ยวชาญทางเทคนิค และการสนับสนุนลูกค้าที่ตอบสนอง
ร่วมมือกับ Comewill เพื่อการปกป้องพลังงานที่เชื่อถือได้
ไม่ว่าคุณจะต้องการ VCB ภายในอาคารมาตรฐาน หน่วยกลางแจ้งที่ทนทาน หรือการออกแบบเฉพาะทางมาวิลมีวิธีแก้ปัญหา ทีมงานของเราพร้อมที่จะช่วยเหลือในเรื่องข้อกำหนดทางเทคนิค ราคา และการจัดส่ง
📧ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณหรือขอใบเสนอราคา เราหวังว่าจะสนับสนุนโครงการต่อไปของคุณ
