มาวิลซึ่งเป็นผู้ผลิตและซัพพลายเออร์อุปกรณ์ไฟฟ้าที่ได้รับความไว้วางใจจากจีน นำเสนอผลิตภัณฑ์คุณภาพสูงหม้อแปลงเครื่องมือรวมที่รวมฟังก์ชั่น Current Transformer และ Voltage Transformer ไว้ในเครื่องเดียว มีจำหน่ายในสต็อก ขายส่ง และปรับแต่งได้ หม้อแปลงเหล่านี้นำเสนอโซลูชันขนาดกะทัดรัด ปลอดภัย และคุ้มค่าสำหรับการวัดและการป้องกันพลังงานไฟฟ้าในระบบจำหน่าย มีการใช้กันอย่างแพร่หลายในงานอุตสาหกรรม เหมืองแร่ และโครงข่ายไฟฟ้าในชนบท
หม้อแปลงไฟฟ้าแบบรวมเป็นอุปกรณ์ไฟฟ้าชนิดหนึ่งที่รวมฟังก์ชันของหม้อแปลงกระแสและแรงดันไฟฟ้าไว้ในตู้เดียว หน่วยกระแสไฟฟ้าเชื่อมต่อแบบอนุกรมกับสายไฟฟ้าแรงสูง ในขณะที่หน่วยแรงดันไฟฟ้าเชื่อมต่อแบบขนานกับสายไฟฟ้าแรงสูง ทั้งสองยูนิตมีแกนกลางและฉนวนร่วมกัน ทำให้สามารถรับสัญญาณแรงดันและกระแสได้พร้อมกัน ขณะเดียวกันก็แยกวงจรปฐมภูมิแรงดันสูงออกจากอุปกรณ์ตรวจวัดทุติยภูมิ การออกแบบนี้รับประกันความปลอดภัยของผู้ปฏิบัติงานและอุปกรณ์พร้อมทั้งลดความซับซ้อนในการติดตั้ง

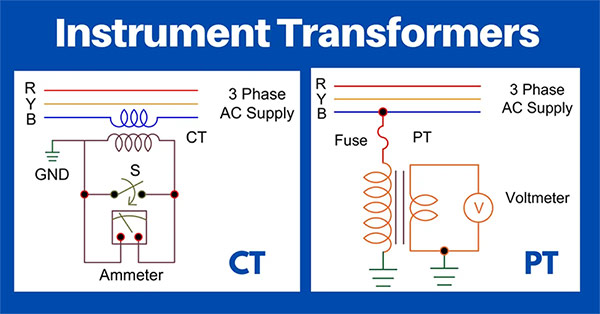

การวัดแรงดันไฟฟ้า
ส่วนแรงดันไฟฟ้าจะเหนี่ยวนำให้เกิดแรงดันไฟฟ้าต่ำตามสัดส่วนในขดลวดทุติยภูมิเมื่อไฟฟ้าแรงสูงไหลผ่านวงจรปฐมภูมิ เอาต์พุตแรงดันไฟฟ้าต่ำ (โดยทั่วไปคือ 100V) จะถูกใช้งานโดยโวลต์มิเตอร์ มิเตอร์วัดพลังงาน หรือรีเลย์ป้องกัน
การวัดปัจจุบัน
ส่วนกระแสจะแปลงกระแสปฐมภูมิขนาดใหญ่เป็นกระแสทุติยภูมิขนาดเล็กที่สามารถวัดได้ (ปกติคือ 5A หรือ 1A) เอาต์พุตเหล่านี้จะจ่ายให้กับมิเตอร์หม้อแปลงกระแสหรืออุปกรณ์ป้องกันรีเลย์ เพื่อรักษาการตรวจสอบและการวัดที่แม่นยำ
การแยกตัวและความปลอดภัย

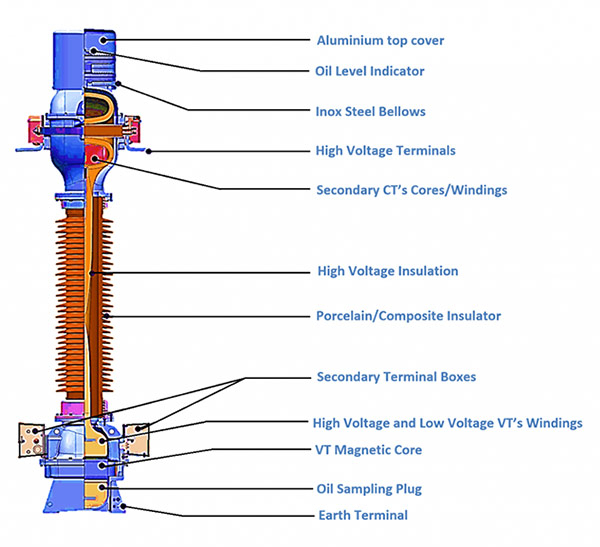

ภายในหม้อแปลงไฟฟ้าแบบรวม หน่วยกระแสและแรงดันไฟฟ้าจะถูกห่อหุ้มไว้ในเปลือกฉนวนที่ใช้ร่วมกัน ซึ่งมักจะเติมน้ำมันหรือหล่ออีพ็อกซี่ ด้านทุติยภูมิต้องต่อสายดิน และวงจรต้องหลีกเลี่ยงสภาวะเปิดหรือลัดวงจรเพื่อความปลอดภัย

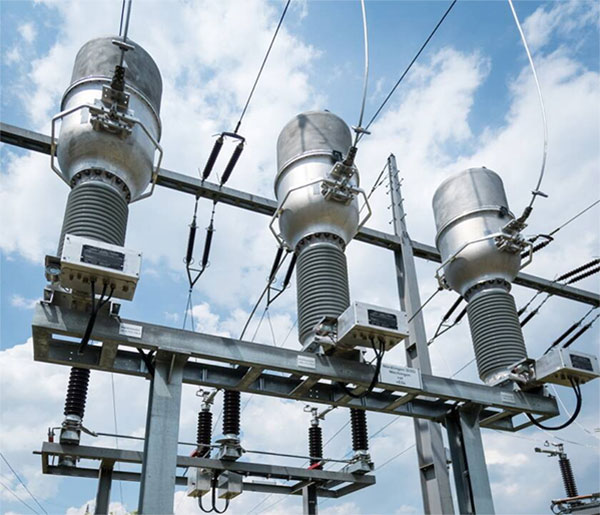

โรงงานคัมวิลหม้อแปลงเครื่องมือรวมเหมาะสำหรับ:
กล่องวัดแสงไฟฟ้าแรงสูง
หม้อแปลงไฟฟ้าแบบติดเสา
ตู้จำหน่าย
มีประโยชน์อย่างยิ่งในสถานการณ์การวัดแบบสามเฟส เช่น การกำหนดค่า V/V (หม้อแปลงแรงดันไฟฟ้าสองตัว) หรือการกำหนดค่า Y/Y (หม้อแปลงแรงดันไฟฟ้าสามตัว) สำหรับโหลดที่สมดุลหรือไม่สมดุล
1. การออกแบบที่กะทัดรัดและการติดตั้งง่าย – การรวมหม้อแปลงกระแสและแรงดันไฟฟ้าไว้ในหน่วยเดียวช่วยลดพื้นที่ใช้งานและทำให้การตั้งค่าง่ายขึ้น
2. ประสิทธิภาพต้นทุน – การซื้อหน่วยรวมจะช่วยลดต้นทุนหม้อแปลงแยก ความซับซ้อนในการผลิต และเวลาในการติดตั้ง
3. การแยกทางไฟฟ้าและความน่าเชื่อถือ – การแยกวงจรทุติยภูมิแรงดันสูงหลักและแรงดันต่ำอย่างสมบูรณ์ทำให้ผู้ปฏิบัติงานและอุปกรณ์มีความปลอดภัย
4. การวัดและการป้องกันแบบรวม – ให้เอาต์พุตมาตรฐานสำหรับมิเตอร์วัดพลังงานและอุปกรณ์ป้องกันรีเลย์พร้อมกัน
5. ความสามารถในการปรับตัวต่อสิ่งแวดล้อม – การออกแบบที่แช่น้ำมันหรือหุ้มฉนวนแก๊สทำให้สามารถทำงานได้ในระยะยาวกลางแจ้งหรือในสภาวะที่ไม่เอื้ออำนวย
หม้อแปลงรวม – รวมหม้อแปลงกระแสและแรงดันไฟฟ้าไว้ในอุปกรณ์เดียวเพื่อการติดตั้งขนาดกะทัดรัดและการวัดแบบซิงโครไนซ์ เหมาะสำหรับโครงการที่มีพื้นที่จำกัดหรือเน้นต้นทุน
หม้อแปลงแยก – แยกหม้อแปลงกระแสและแรงดันไฟฟ้าเพื่อการจัดวางที่ยืดหยุ่นและความแม่นยำสูงสุด อนุญาตให้เลือกแบบกำหนดเองสำหรับระดับแรงดันและกระแสที่แตกต่างกัน
มาวิล เป็นโรงงานและซัพพลายเออร์ในประเทศจีน มอบคุณภาพ ราคาต่ำ และการปรับแต่งหม้อแปลงเครื่องมือรวมที่มีอยู่ในสต็อกเพื่อการจัดส่งที่รวดเร็ว ระบบหม้อแปลงกระแสของเราผลิตขึ้นภายใต้มาตรฐานคุณภาพที่เข้มงวดเพื่อให้ตรงตามข้อกำหนดทางอุตสาหกรรมและสาธารณูปโภค ทำให้มั่นใจในการวัดที่แม่นยำ ความปลอดภัยในการปฏิบัติงาน และการใช้งานในระยะยาวที่เชื่อถือได้
