มาวิลซึ่งเป็นผู้ผลิตและผู้จำหน่ายอุปกรณ์ไฟฟ้าที่เชื่อถือได้ของจีน นำเสนอผลิตภัณฑ์คุณภาพสูงเบรกเกอร์สุญญากาศ (VCB)ระบบที่มีอยู่ในสต็อกและพร้อมสำหรับการสั่งซื้อแบบกำหนดเองหรือขายส่ง ออกแบบมาเพื่อการกระจายพลังงานแรงดันปานกลางและแรงสูง เบรกเกอร์เหล่านี้ใช้เทคโนโลยีการชุบอาร์กแบบสุญญากาศเพื่อให้มั่นใจว่ากระแสไฟจะหยุดชะงักอย่างรวดเร็วและเชื่อถือได้ ลดเวลาหยุดทำงาน และปกป้องโครงสร้างพื้นฐานทางไฟฟ้าที่สำคัญ เซอร์กิตเบรกเกอร์สุญญากาศ Comewill ผสมผสานการออกแบบที่กะทัดรัด อายุการใช้งานเชิงกลที่ยาวนาน และประสิทธิภาพที่มั่นคง ทำให้เป็นตัวเลือกที่ใช้งานได้จริงสำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และยูทิลิตี้
เครื่องตัดวงจรสุญญากาศ (VCB) เป็นอุปกรณ์สวิตชิ่งไฟฟ้าที่ใช้สุญญากาศเพื่อดับส่วนโค้งเมื่อหน้าสัมผัสแยกจากกัน แตกต่างจากเบรกเกอร์น้ำมัน อากาศ หรือ SF₆ สุญญากาศมีความเป็นฉนวนสูงและการปราบปรามส่วนโค้งอย่างรวดเร็ว ป้องกันข้อผิดพลาดแพร่กระจายและทำให้ระบบไฟฟ้ามีเสถียรภาพ VCB ถูกนำมาใช้กันอย่างแพร่หลายในโครงข่ายแรงดันไฟฟ้าปานกลาง สถานีย่อย และโรงงานอุตสาหกรรม เนื่องจากมีความน่าเชื่อถือ การทำงานที่รวดเร็ว และความต้องการการบำรุงรักษาต่ำ
เมื่อเกิดข้อผิดพลาด หน้าสัมผัสของเซอร์กิตเบรกเกอร์สุญญากาศแบบกำหนดเองจะเปิดขึ้นอย่างรวดเร็ว สภาพแวดล้อมที่เป็นสุญญากาศจะหยุดส่วนโค้งเกือบจะในทันที เนื่องจากไม่มีโมเลกุลอากาศที่จะค้ำจุนส่วนโค้งนั้นได้ ไอของโลหะจากส่วนโค้งจะควบแน่นบนหน้าสัมผัสและฝาครอบป้องกัน ป้องกันการลุกติดไฟอีกครั้ง กระบวนการนี้รับประกันการทำงานที่ปลอดภัยและต่อเนื่อง และลดการสึกหรอ ซึ่งช่วยยืดอายุทางไฟฟ้าและกลไกของอุปกรณ์
การออกแบบที่กะทัดรัด – ระยะสัมผัสน้อย (เช่น 10 มม. สำหรับ 10kV) น้ำหนักเบา และติดตั้งง่าย
Fast Arc Extinguishing – ระยะเวลาอาร์คโดยทั่วไปเพียงครึ่งรอบ โดยไม่ขึ้นกับระดับปัจจุบัน
อายุการใช้งานไฟฟ้าสูง – สามารถทำลายกระแสไฟที่กำหนดได้สูงสุดถึง 5,000 เท่า; ความจุเต็มหมด 30–50 ครั้ง
กำลังการทำงานต่ำ – กลไกสปริงหรือแม่เหล็กไฟฟ้าที่มีประสิทธิภาพพร้อมการสึกหรอทางกลน้อยที่สุด
การจัดการโหลดแบบคาปาซิทีฟ – เหมาะสำหรับหม้อแปลง มอเตอร์ และเครื่องกำเนิดไฟฟ้า

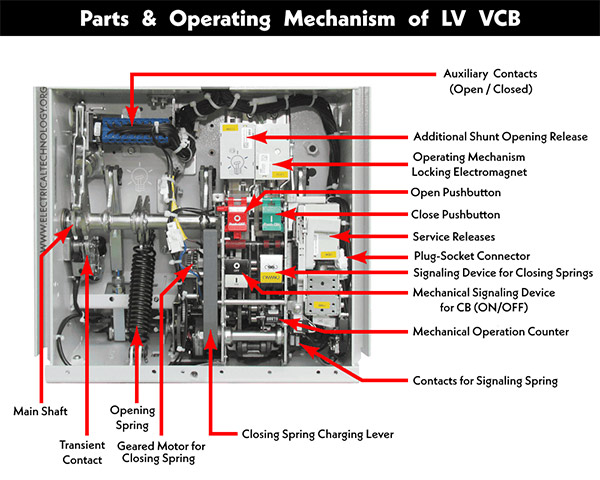

A เบรกเกอร์สุญญากาศส่วนใหญ่ประกอบด้วยเครื่องขัดขวางสุญญากาศ กลไกการทำงาน ระบบป้องกัน และส่วนประกอบรองรับอื่น ๆ
Vacuum Interrupter - ห้องปิดผนึกที่ดับส่วนโค้ง ประเภทต่างๆ ได้แก่ การออกแบบสนามแม่เหล็กเซรามิก แก้ว หรือสนามแม่เหล็กย่อส่วน
กลไกการทำงาน – สปริงหรือระบบที่ทำงานด้วยแม่เหล็กไฟฟ้า เช่น CD10, CD17, CT19 หรือ CT8 เพื่อการควบคุมที่แม่นยำ
ระบบป้องกัน – ครอบคลุมผลิตภัณฑ์อาร์คและรับประกันการกระจายสนามไฟฟ้าที่สม่ำเสมอ
ส่วนประกอบอื่นๆ – ฐาน ส่วนรองรับฉนวน และฉากยึดเพื่อการติดตั้งที่มั่นคง
| เบรกเกอร์สุญญากาศ | หน่วยหน้าสัมผัสสุญญากาศ |
| เบรกเกอร์สุญญากาศเป็นเซอร์กิตเบรกเกอร์แบบพิเศษที่ออกแบบมาเพื่อปกป้องระบบไฟฟ้าแรงสูงจากความเสียหายที่อาจเกิดขึ้น | คอนแทคเตอร์สุญญากาศเป็นอุปกรณ์ที่สามารถทนทานต่อการทำงานจำนวนมากโดยมีอายุการใช้งานทางกลที่แข็งแกร่ง |
| โดยทั่วไปจะใช้สำหรับระดับแรงดันไฟฟ้าระหว่าง 3 kV ถึง 36 kV | พิกัดที่จำเป็นของคอนแทคเตอร์สุญญากาศ มีค่าถึง 200 A หรือ 630 A ที่แรงดันไฟฟ้าสูงถึง 15 kV |
| โหลดประกอบด้วยหม้อแปลง ตัวเก็บประจุ มอเตอร์ขนาดใหญ่ เครื่องกำเนิดไฟฟ้า หรือเครื่องป้อนแบบกระจาย | ความต่อเนื่องของกระบวนการสอดคล้องกับเวลาที่ต้องใช้ในการเปลี่ยนฟิวส์ |
| การสลับเกิดขึ้นไม่บ่อยนัก | เกิดการสับเปลี่ยนเกิดขึ้นบ่อยครั้ง |

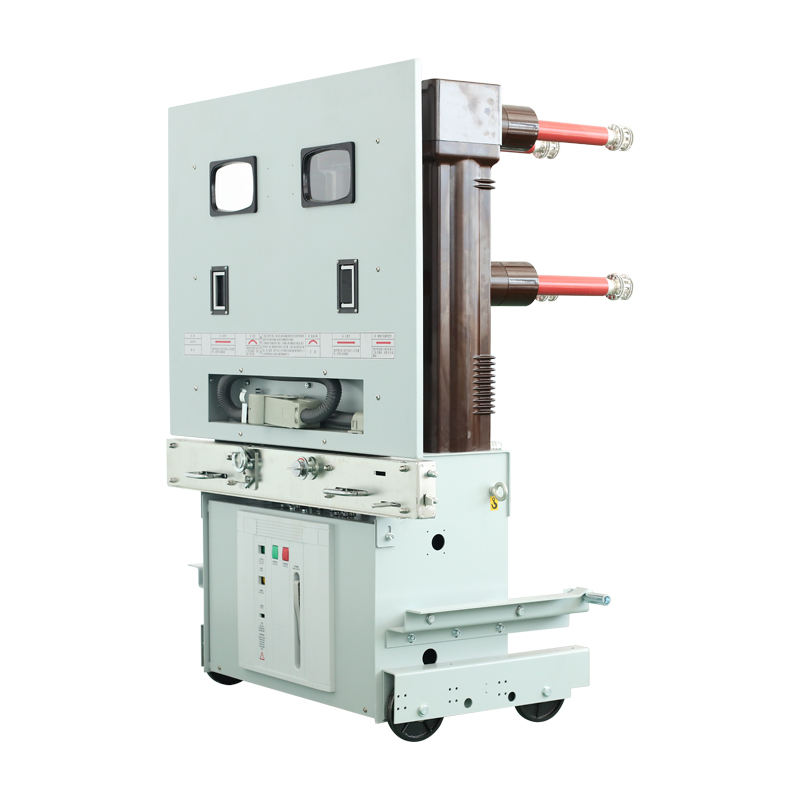

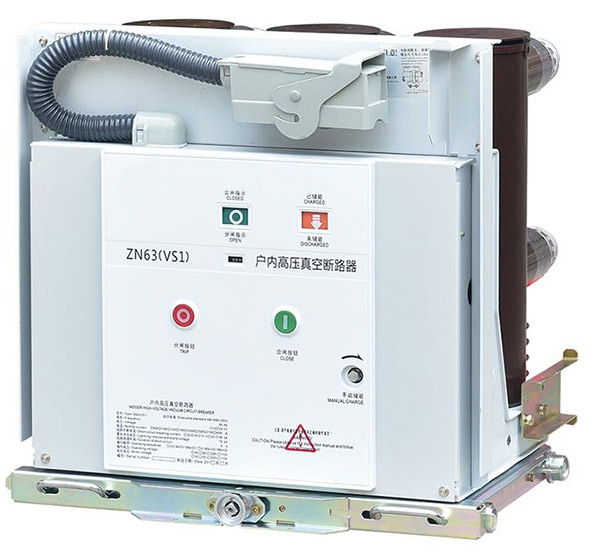

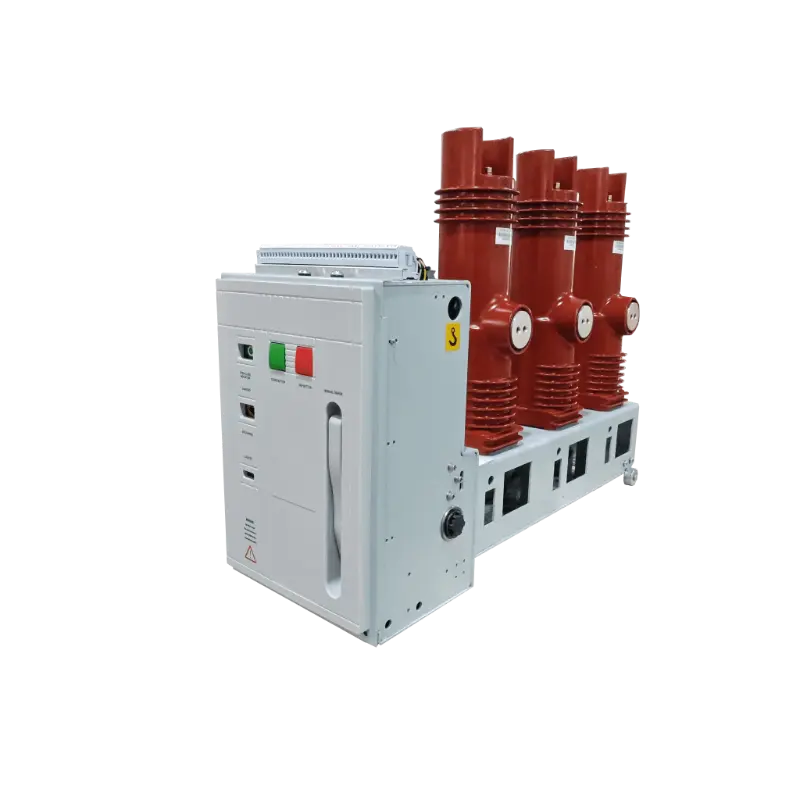

VCB ในร่ม– ขนาดกะทัดรัด ออกแบบมาสำหรับตู้สวิตช์เกียร์ในโรงงานและอาคารพาณิชย์ เหมาะสำหรับพื้นที่แคบ ช่วยให้การติดตั้งปลอดภัยและเป็นระเบียบเรียบร้อย

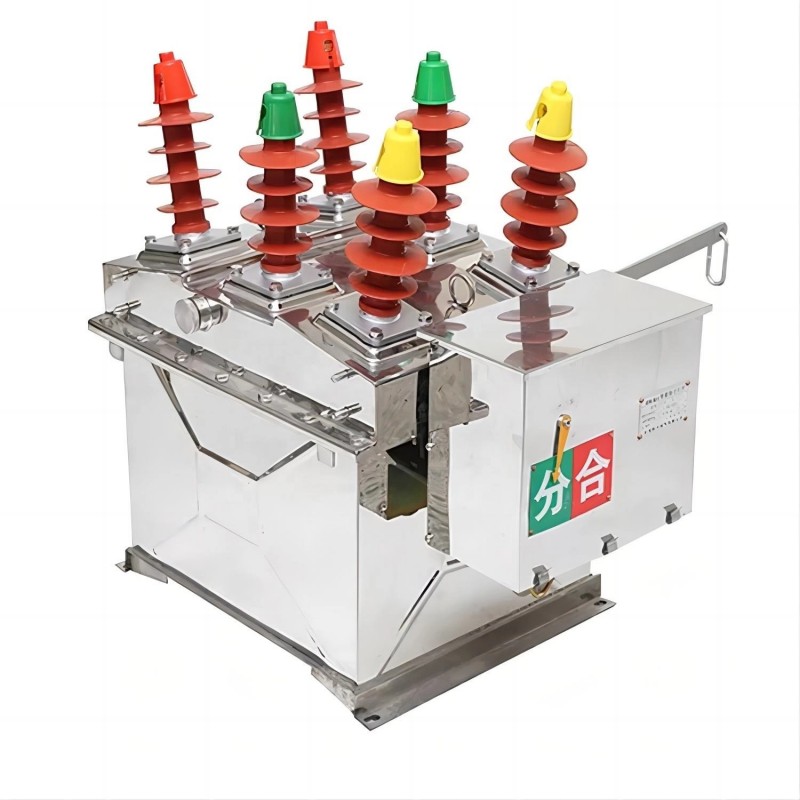

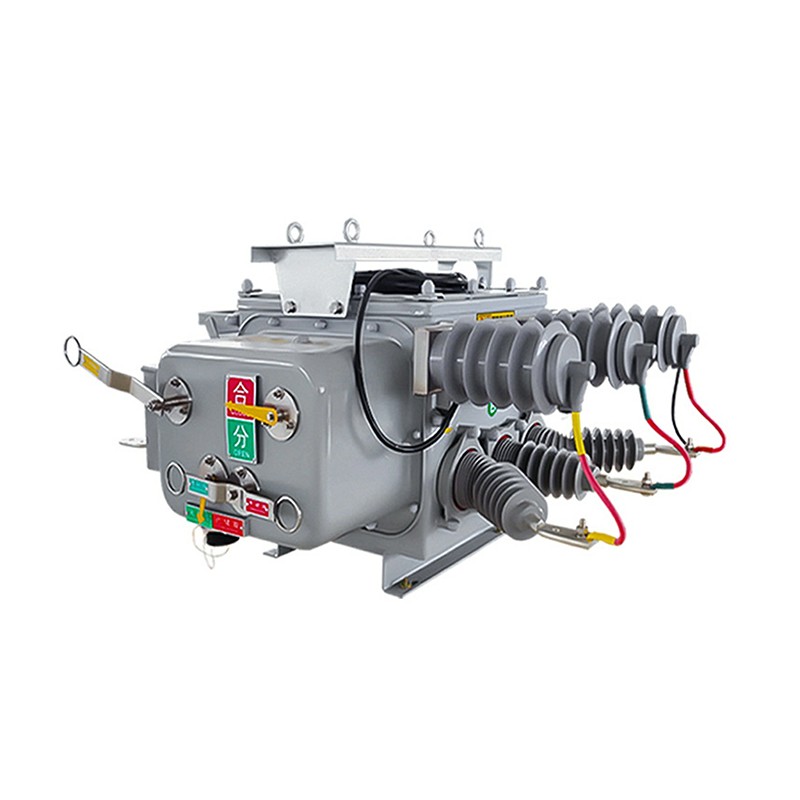

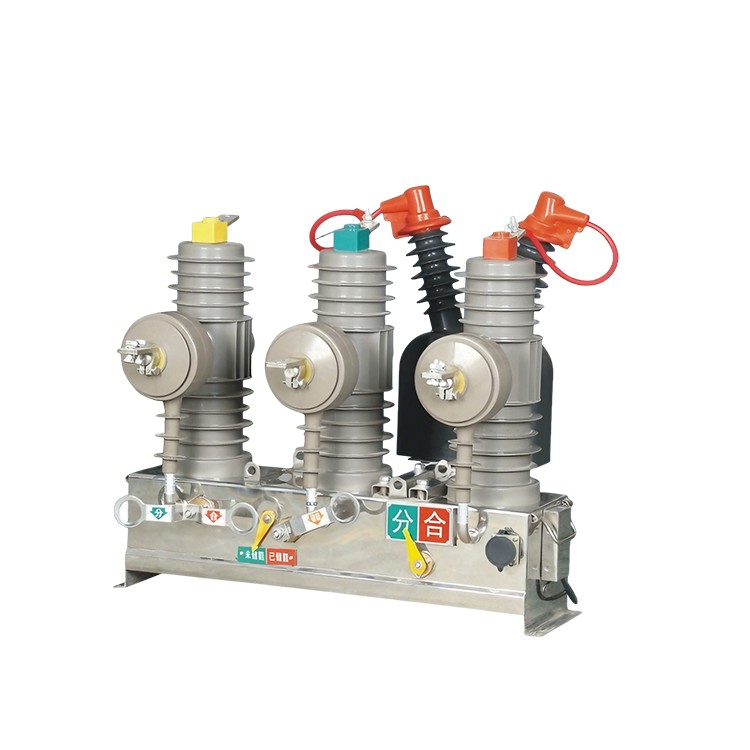

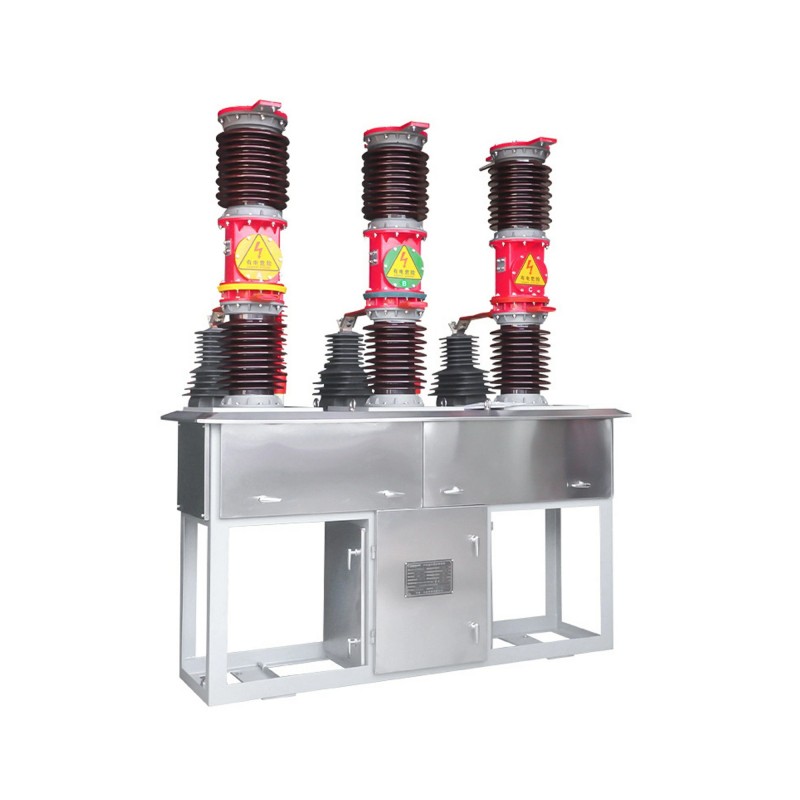

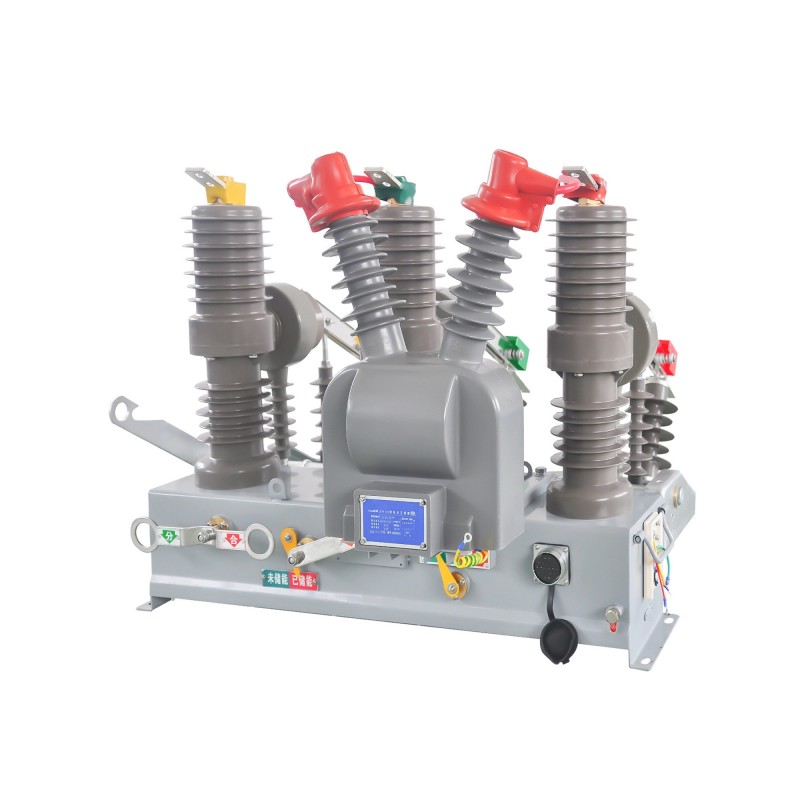

VCB กลางแจ้ง– รุ่นที่ทนต่อสภาพอากาศสำหรับสถานีย่อยและเครือข่ายการส่งสัญญาณ ออกแบบมาเพื่อทนต่อการเปลี่ยนแปลงของลม ฝน และอุณหภูมิ พร้อมทั้งปกป้องระบบไฟฟ้า
