มาวิลผู้ผลิตและผู้จำหน่ายอุปกรณ์วัดและป้องกันทางไฟฟ้าในประเทศจีนที่เชื่อถือได้หม้อแปลงกระแสภายในอาคาร 0.72-40.5kV (CTs)สำหรับการใช้งานด้านอุตสาหกรรม เชิงพาณิชย์ และสาธารณูปโภค
หม้อแปลงกระแสภายในอาคาร 0.72-40.5kVทำงานโดยอาศัยการเหนี่ยวนำแม่เหล็กไฟฟ้า โดยแปลงกระแสปฐมภูมิสูงเป็นกระแสทุติยภูมิที่ต่ำกว่าและวัดได้ เพื่อให้สามารถสูบจ่ายและป้องกันได้อย่างแม่นยำ
1. การเหนี่ยวนำแม่เหล็กไฟฟ้า: กระแสสลับผ่านตัวนำปฐมภูมิจะสร้างสนามแม่เหล็กในแกนเหล็ก โดยเหนี่ยวนำกระแสตามสัดส่วนในขดลวดทุติยภูมิ (เช่น อัตราส่วน 1000:1)
2. การแยกสัญญาณ: กระแสทุติยภูมิ (โดยทั่วไปคือ 5A หรือ 1A) ถูกแยกออกจากวงจรหลักแรงดันสูงเพื่อให้มั่นใจในความปลอดภัยสำหรับบุคลากรและอุปกรณ์
3. การควบคุมความแม่นยำ: วัสดุที่มีการนำแม่เหล็กสูง เช่น แผ่นเหล็กซิลิกอนหรือโลหะผสมนาโนคริสตัลไลน์ ช่วยลดการสูญเสียฮิสเทรีซีสให้เหลือน้อยที่สุด ทำให้ได้รับความแม่นยำสูงสุด 0.2 ระดับ (ข้อผิดพลาด ±0.2%) ตามมาตรฐาน IEC 60044-1

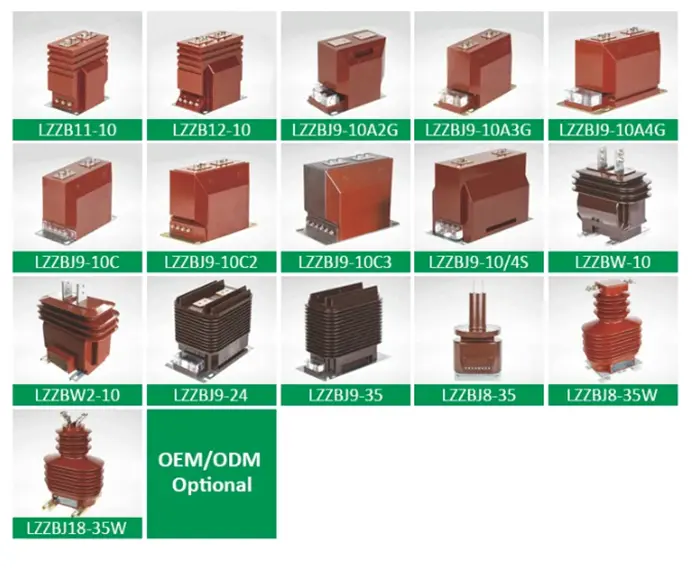

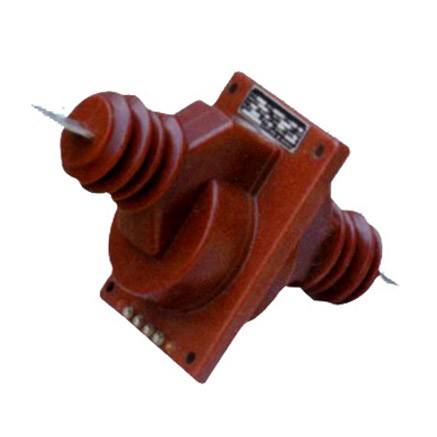

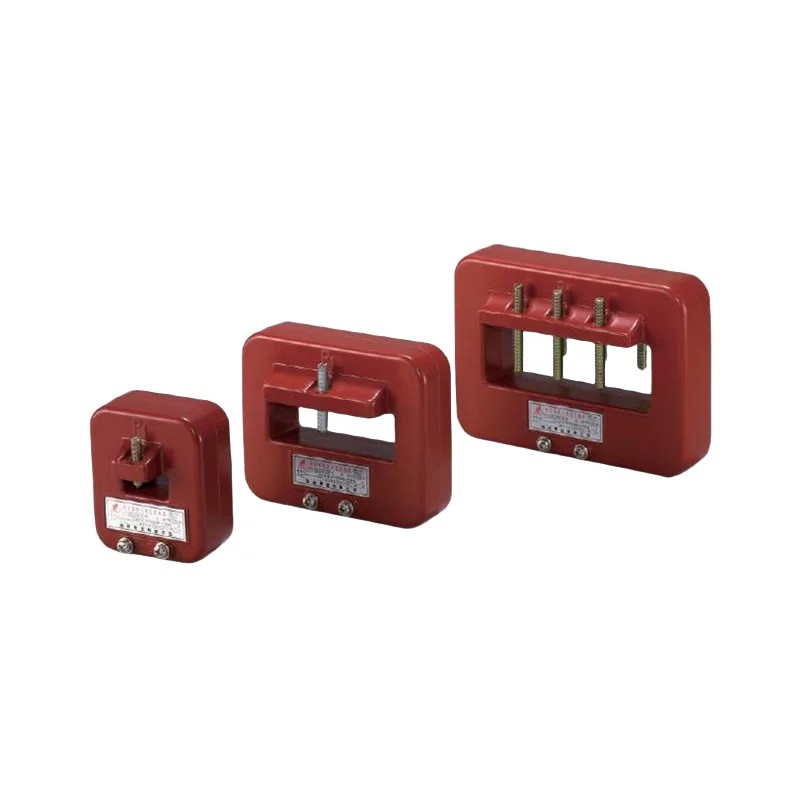

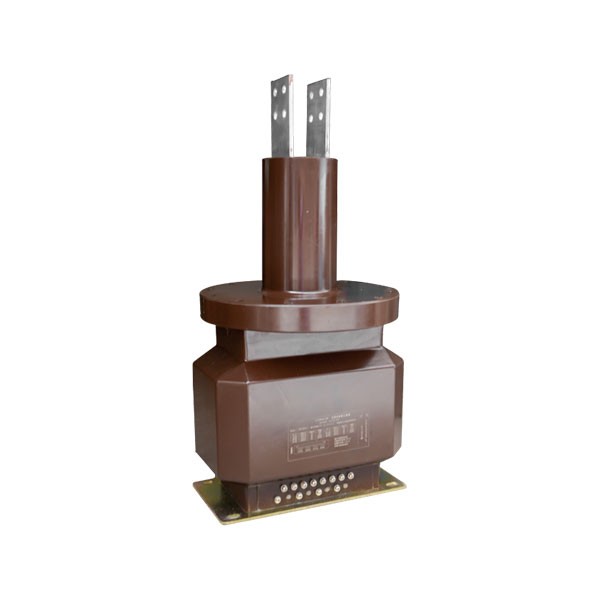

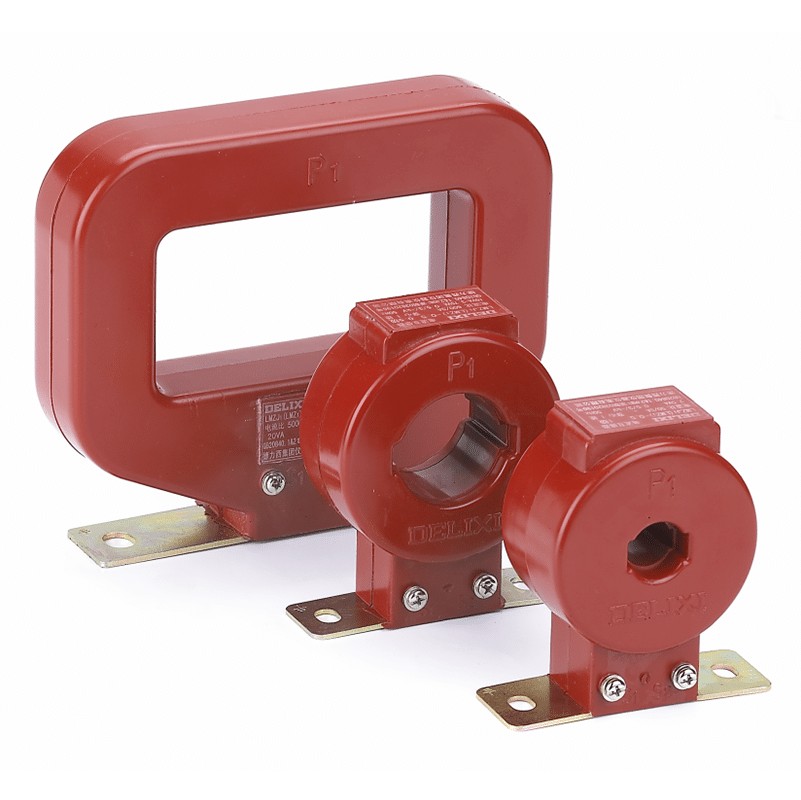

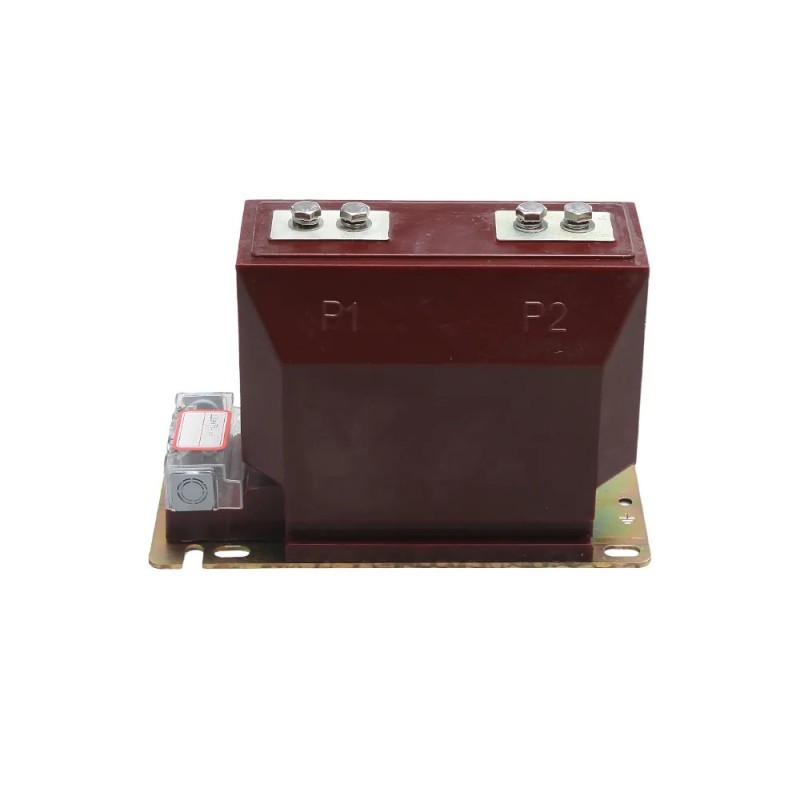

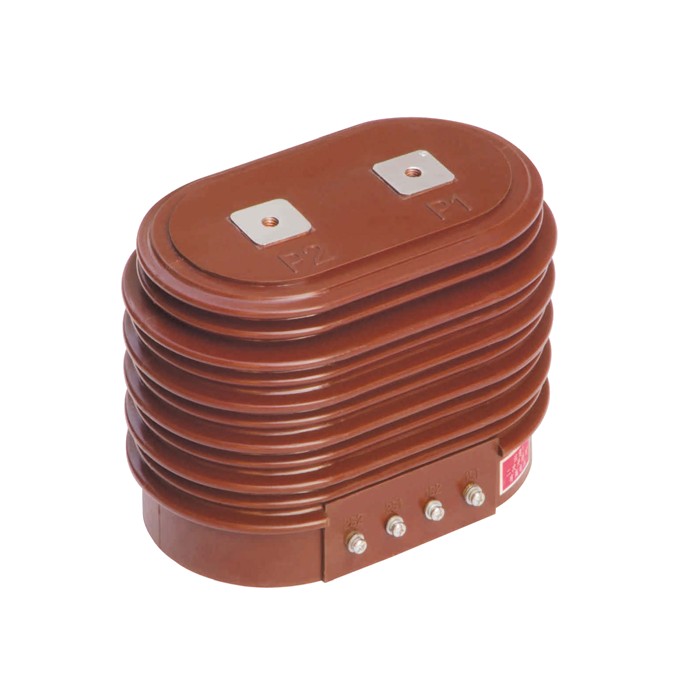

1. CT แม่เหล็กไฟฟ้า
คุณสมบัติ: แกนเหล็กพร้อมขดลวด คุ้มค่า มีความเสถียรสูง
การใช้งาน: ระบบจำหน่ายที่มีแรงดันไฟฟ้าต่ำกว่า 10kV เช่น การวัดค่าไฟฟ้าทางอุตสาหกรรมหรือเชิงพาณิชย์
ตัวอย่างพารามิเตอร์: อัตรากระแสไฟพิกัด 200/5A, อิมพีแดนซ์โหลด 2.5 Ω (GB/T 20840.2-2014)
2. ซีทีอิเล็กทรอนิกส์
คุณสมบัติ: ใช้องค์ประกอบฮอลล์หรือเซ็นเซอร์ไฟเบอร์ออปติก ย่านความถี่กว้าง (0.1Hz–1MHz) ความต้านทาน EMI ที่แข็งแกร่ง
การใช้งาน: การผลิตกระแสไฟฟ้าพลังงานใหม่ ระบบฉุดรางรถไฟความเร็วสูง
3. โรโกวสกี้ คอยล์
สิ่งอำนวยความสะดวก: การออกแบบไร้ Coreless, ความเป็นเส้นตรงสูง, เหมาะสำหรับการวัดกระแสชั่วคราว.
ตัวอย่างพารามิเตอร์: สัญญาณเอาท์พุต 0.333V/kA, ข้อผิดพลาดเชิงเส้น <±0.1% (IEEE C57.13-2016)
การวัดแสงไฟฟ้า
มิเตอร์อุตสาหกรรมหรือเชิงพาณิชย์ที่มีความแม่นยำสูง โดยทั่วไปต้องการความแม่นยำ 0.5S (±0.5%) ตาม DL/T 725-2013
การป้องกันรีเลย์
การป้องกันกระแสเกินหรือส่วนต่าง CT ต้องเป็นไปตามขีดจำกัดข้อผิดพลาดเฉพาะ (เช่น 5P20, ข้อผิดพลาด ≤5% ที่กระแสพิกัด 20×)
การตรวจสอบอุตสาหกรรม
การใช้งานความถี่สูงหรือความเร็วสูง (เช่น โรงงานเหล็ก เตาเหนี่ยวนำ) ต้องใช้ CT อิเล็กทรอนิกส์ที่มีการตอบสนองความถี่ >10kHz
พิกัดกระแส: เลือกกระแสโหลด 1.2–1.5× เพื่อการป้องกันที่เหมาะสมที่สุด
ระดับความแม่นยำ: ใช้ 0.2 สำหรับการวัด CTs; 5P/10P สำหรับการป้องกัน CT
หลีกเลี่ยงวงจรเปิดบนระบบทุติยภูมิ: สามารถสร้างแรงดันไฟฟ้า kV ที่เป็นอันตรายได้
การตรวจสอบฉนวน: ตรวจสอบอย่างสม่ำเสมอว่าความต้านทานของฉนวนของหม้อแปลงกระแสภายในอาคาร 0.72-40.5kVคือ ≥1MΩ
การจับคู่สถานการณ์: เลือกประเภท CT (แม่เหล็กไฟฟ้า อิเล็กทรอนิกส์ Rogowski) ตามความต้องการใช้งาน ความแม่นยำ ต้นทุน และความน่าเชื่อถือ
