เบรกเกอร์สุญญากาศ (VCB)ซึ่งเป็นอุปกรณ์สำคัญในการกระจายกำลังไฟฟ้าแรงดันปานกลางสมัยใหม่ เราสำรวจฟิสิกส์พื้นฐานของการสูญเสียอาร์คในสุญญากาศ วิเคราะห์ส่วนประกอบหลัก ตั้งแต่ตัวขัดขวางสุญญากาศไปจนถึงกลไกการทำงาน และนำเสนอการเปรียบเทียบเชิงปฏิบัติโดยละเอียดกับเทคโนโลยี SF₆ บทความนี้ยังสรุปขอบเขตการใช้งานที่สำคัญ เกณฑ์การคัดเลือก และแนวทางปฏิบัติที่ดีที่สุดในการบำรุงรักษา ทั้งหมดนี้อิงตามหลักการทางวิศวกรรมอุตสาหกรรม ในฐานะที่เป็นมืออาชีพผู้ผลิตและผู้จัดจำหน่ายในประเทศจีน, มาวิลนำเสนอโซลูชัน VCB คุณภาพสูงที่ปรับแต่งได้ ซึ่งผสมผสานความน่าเชื่อถือ อายุการใช้งานยาวนาน และความรับผิดชอบต่อสิ่งแวดล้อมสำหรับโครงการอุตสาหกรรม เชิงพาณิชย์ และสาธารณูปโภคทั่วโลก

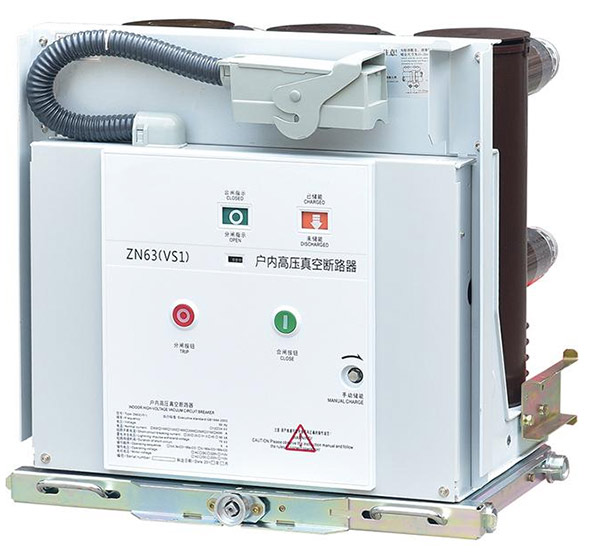

ที่เบรกเกอร์สุญญากาศ (VCB)ได้กลายเป็นรากฐานสำคัญของการจ่ายไฟฟ้าแรงดันปานกลางที่เชื่อถือได้ โดยทำหน้าที่เป็นอุปกรณ์ป้องกันหลักในสถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และอาคารพาณิชย์ ต่างจากเทคโนโลยีรุ่นเก่าที่ต้องอาศัยน้ำมัน อากาศ หรือก๊าซ SF₆ VCB ใช้สภาพแวดล้อมสุญญากาศสูงเพื่อดับส่วนโค้งที่เกิดขึ้นเมื่อหน้าสัมผัสแยกออกจากกันระหว่างเกิดข้อผิดพลาด วิธีการนี้มีข้อดีที่แตกต่างกันในเรื่องความเร็วในการสลับ ความน่าเชื่อถือในการดำเนินงาน และความปลอดภัยต่อสิ่งแวดล้อม ทำให้เป็นตัวเลือกที่ต้องการสำหรับการใช้งานตั้งแต่ 3 kV ถึง 36 kV
โครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่ต้องการอุปกรณ์ที่ไม่เพียงแต่ทำงานภายใต้ความเครียดเท่านั้น แต่ยังต้องมีการแทรกแซงน้อยที่สุดตลอดระยะเวลาการบริการหลายทศวรรษ VCB ตอบสนองความท้าทายนี้ด้วยตัวขัดขวางแบบปิดผนึกตลอดอายุการใช้งานและการออกแบบทางกลที่แข็งแกร่ง ซึ่งลดระยะเวลาการบำรุงรักษาลงอย่างมากเมื่อเทียบกับเบรกเกอร์ประเภทอื่นมาวิลในฐานะผู้ผลิตที่มีประสบการณ์ในจีน มีความเชี่ยวชาญในการผลิต VCB ที่ได้รับการออกแบบมาเพื่อมอบประสิทธิภาพที่สม่ำเสมอในสภาวะการทำงานที่หลากหลาย ตั้งแต่ความชื้นในเขตร้อนไปจนถึงสภาพแวดล้อมที่เต็มไปด้วยฝุ่นในอุตสาหกรรม
บทความนี้นำเสนอมุมมองทางเทคนิคดั้งเดิมเกี่ยวกับเทคโนโลยี VCB โดยมุ่งเน้นไปที่หลักการทางวิศวกรรมที่ควบคุมการดำเนินงาน ส่วนประกอบสำคัญที่ช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยืนยาว และปัจจัยเชิงปฏิบัติที่วิศวกรต้องพิจารณาเมื่อเลือกและระบุอุปกรณ์เหล่านี้สำหรับโครงการใหม่หรือโครงการปรับปรุงเพิ่มเติม
หัวใจสำคัญของ VCB ทุกตัวมีหลักการทางกายภาพขั้นพื้นฐาน นั่นคือ การที่อาร์กไฟฟ้าไม่สามารถคงตัวมันเองได้ในสุญญากาศสูง เมื่อหน้าสัมผัสของเบรกเกอร์ส่วนหนึ่งอยู่ภายใต้สภาวะความผิดปกติ กระแสไฟจะพยายามรักษาเส้นทางผ่านไอโลหะที่แตกตัวเป็นไอออน อย่างไรก็ตาม เนื่องจากผู้ขัดขวางถูกอพยพไปที่ความดันต่ำกว่า 10⁻⁴ Pa เส้นทางโมเลกุลอิสระเฉลี่ยจึงยาวมาก และอนุภาคที่มีอยู่สำหรับการแตกตัวเป็นไอออนนั้นหายาก
ส่วนโค้งที่เกิดขึ้นเกือบทั้งหมดเป็นพลาสมาของไอโลหะจากพื้นผิวสัมผัส เนื่องจากกระแสไฟฟ้าไหลผ่านศูนย์ตามธรรมชาติในวงจร AC ไอนี้จะควบแน่นเกือบจะทันทีบนพื้นผิวสัมผัสที่เย็นกว่าและส่วนป้องกันส่วนโค้งโดยรอบ การควบแน่นอย่างรวดเร็วนี้เรียกว่าการกู้คืนอิเล็กทริก- ป้องกันไม่ให้ส่วนโค้งถูกจำกัด ทำให้สามารถล้างข้อผิดพลาดได้อย่างมีประสิทธิภาพภายในครึ่งรอบ กระบวนการทั้งหมดสะอาด เงียบ และทำให้เกิดการกัดเซาะหน้าสัมผัสน้อยที่สุด ส่งผลให้ VCB มีความทนทานทางไฟฟ้าสูง ซึ่งมักจะดำเนินการเกิน 5,000 ครั้งเต็มพิกัด
ที่สำคัญ การออกแบบของผู้ขัดขวางสุญญากาศช่วยให้แน่ใจว่าส่วนโค้งยังคงมีความเข้มข้นและกระจาย หลีกเลี่ยงจุดร้อนที่อาจทำให้ซองเซรามิกเสียหายได้ การใช้รูปทรงหน้าสัมผัสเฉพาะ เช่น หน้าสัมผัสสนามแม่เหล็กตามแนวแกนหรือแนวรัศมี จะช่วยควบคุมการเคลื่อนที่ของส่วนโค้งเพิ่มเติม และรับประกันการสึกหรอที่สม่ำเสมอ ซึ่งจะช่วยยืดอายุการทำงานของตัวขัดขวาง หลักการของการสูญพันธุ์ของอาร์กนี้คือสิ่งที่ทำให้ VCB เหมาะสมเป็นพิเศษสำหรับหน้าที่ในการสลับบ่อยครั้ง เช่น การสตาร์ทมอเตอร์หรือการสลับแบงก์ตัวเก็บประจุ ซึ่งเทคโนโลยีอื่นจะเสื่อมคุณภาพเร็วขึ้น
สำหรับการใช้งานแรงดันไฟฟ้าปานกลาง ทางเลือกระหว่างสุญญากาศและเทคโนโลยี SF₆ ถือเป็นการตัดสินใจทางวิศวกรรมทั่วไป ทั้งสองเป็นเทคโนโลยีที่เติบโตเต็มที่ แต่คุณลักษณะของเทคโนโลยีเหล่านี้สอดคล้องกับลำดับความสำคัญของโครงการแตกต่างกัน ตารางด้านล่างแสดงการเปรียบเทียบโดยละเอียดดั้งเดิมโดยพิจารณาจากปัจจัยด้านการปฏิบัติงานและสภาพแวดล้อม โดยไม่ต้องอาศัยข้อมูลของผู้จำหน่ายภายนอก
| พารามิเตอร์ | เบรกเกอร์สุญญากาศ (VCB) | เซอร์กิตเบรกเกอร์ SF6 |
|---|---|---|
| สื่อหยุดชะงัก | สุญญากาศ (ความเป็นฉนวน ~107 V/m) | ก๊าซ SF₆ ที่ความดัน (โดยทั่วไปคือ 5–7 บาร์) |
| ระดับแรงดันไฟฟ้าทั่วไป | 3 kV – 36 kV (แรงดันไฟฟ้าหลักปานกลาง) | 3 kV – 800 kV+ (ครอบคลุม MV ถึง EHV) |
| ผลกระทบต่อสิ่งแวดล้อม | การปล่อยมลพิษเป็นศูนย์ ไม่มีผลกระทบจากก๊าซเรือนกระจก | GWP สูง (23,500x CO₂); ต้องมีการจัดการและการรีไซเคิลอย่างเข้มงวด |
| ติดต่อ Erosion & Life | การกัดเซาะต่ำ อายุการใช้งานทางไฟฟ้าสูงถึง 30 ข้อผิดพลาดทั้งหมดหรือการสลับการทำงานมากกว่า 5,000 ครั้ง | การกัดเซาะปานกลาง ผลิตภัณฑ์จากการสลายตัวของก๊าซจำเป็นต้องมีการจัดการ |
| ระบอบการบำรุงรักษา | น้อยที่สุด; ผู้ขัดขวางถูกผนึกไว้ตลอดชีวิต การหล่อลื่นกลไกเท่านั้น | การตรวจสอบความหนาแน่นของก๊าซเป็นระยะ การติดตามความชื้นและผลพลอยได้ |
| กลไกการทำงาน | สปริงหรือตัวกระตุ้นแม่เหล็ก – ต้องการพลังงานต่ำ | สปริง ไฮดรอลิก หรือนิวแมติก ซึ่งมักมีพลังงานสูงกว่า |
| จุดแข็งทั่วไป | การสลับบ่อยครั้ง การบำรุงรักษาต่ำ เป็นมิตรต่อสิ่งแวดล้อม | เหมาะอย่างยิ่งสำหรับการติดตั้งไฟฟ้าแรงสูง ขนาดกะทัดรัด และความสามารถกระแสไฟฟ้าขัดข้องสูง |
การเปรียบเทียบนี้แสดงให้เห็นว่า VCB มีความแข็งแกร่งเป็นพิเศษในการใช้งานที่มีความรับผิดชอบต่อสิ่งแวดล้อม การดำเนินงานบ่อยครั้ง และต้นทุนตลอดอายุการใช้งานต่ำเป็นสิ่งสำคัญ สำหรับผู้ใช้สาธารณูปโภคและอุตสาหกรรมที่กำลังมองหาโซลูชันที่ยั่งยืนและมีประสิทธิภาพสูงสำหรับเครือข่ายแรงดันไฟฟ้าปานกลาง VCB นำเสนอทางเลือกเทคโนโลยีที่น่าสนใจมาวิลผลิต VCB ที่ใช้ประโยชน์จากข้อได้เปรียบโดยธรรมชาติเหล่านี้ โดยนำเสนอผลิตภัณฑ์ที่หลากหลายตั้งแต่ 12kV ถึง 40.5kV สำหรับการใช้งานทั้งในร่มและกลางแจ้ง
VCB คือการประกอบส่วนประกอบที่ออกแบบมาอย่างแม่นยำ โดยแต่ละส่วนประกอบมีบทบาทสำคัญในการรับประกันการทำงานที่เชื่อถือได้ สองส่วนที่สำคัญที่สุดคือตัวขัดขวางสุญญากาศและกลไกการทำงาน
เครื่องขัดขวางสูญญากาศเป็นกระบอกเซรามิกที่ปิดผนึกอย่างผนึกแน่นซึ่งมีหน้าสัมผัสแบบตายตัวและแบบเคลื่อนที่ได้ วัสดุเซรามิก (มักเป็นอลูมินา) ให้ฉนวนอิเล็กทริกและความแข็งแรงเชิงกลที่ดีเยี่ยม ด้านใน เครื่องสูบลมโลหะจะเชื่อมต่อหน้าสัมผัสที่กำลังเคลื่อนที่กับแกนปฏิบัติการภายนอก เพื่อรักษาซีลสูญญากาศในขณะที่ปล่อยให้เคลื่อนที่ตามแนวแกน ระบบป้องกันที่ซับซ้อนล้อมรอบหน้าสัมผัสเพื่อควบแน่นไอโลหะ และป้องกันไม่ให้สะสมบนพื้นผิวด้านในเซรามิก ช่วยรักษาความสมบูรณ์ของฉนวนตลอดอายุการใช้งานของอุปกรณ์ วัสดุหน้าสัมผัส ซึ่งโดยทั่วไปจะเป็นโลหะผสมทองแดง-โครเมียม ถูกเลือกเนื่องจากมีความต้านทานต่อการเชื่อมและความสามารถในการรักษากระแสสับต่ำ ซึ่งเป็นสิ่งสำคัญสำหรับการเปลี่ยนโหลดแบบเหนี่ยวนำ
กลไกการทำงานเป็นแรงกระตุ้นให้เปิดและปิดหน้าสัมผัสในลักษณะที่แม่นยำและรวดเร็ว กลไกที่ทำงานด้วยสปริงเป็นกลไกที่พบบ่อยที่สุดใน VCB เนื่องจากความน่าเชื่อถือและความเป็นอิสระจากแหล่งพลังงานภายนอกในระหว่างการสะดุด พลังงานจะถูกเก็บไว้ในสปริงปิด (ผ่านระบบการชาร์จแบบแมนนวลหรือแบบมอเตอร์) และจะปล่อยออกมาเมื่อได้รับสัญญาณทริป การออกแบบพลังงานที่เก็บไว้นี้ช่วยให้มั่นใจได้ว่าเบรกเกอร์จะเปิดด้วยความเร็วและแรงที่สม่ำเสมอ โดยไม่คำนึงถึงแรงดันไฟฟ้าควบคุม ตัวเลือกอื่นๆ ได้แก่ แอคทูเอเตอร์แบบแม่เหล็ก ซึ่งใช้แม่เหล็กถาวรและคอยล์สำหรับล็อค จึงมีการออกแบบทางกลที่เรียบง่ายกว่าและมีชิ้นส่วนที่เคลื่อนไหวน้อยลง VCB ของ Comewill ติดตั้งกลไกที่แข็งแกร่ง เช่น ซีรีส์ CT ซึ่งออกแบบมาเพื่อการใช้งานนับพันโดยมีการปรับเปลี่ยนเพียงเล็กน้อย
VCB ถูกจัดหมวดหมู่ตามสภาพแวดล้อมการติดตั้งและความต้องการในการปฏิบัติงานเฉพาะ สองประเภทหลักคือ:
พื้นที่การใช้งานที่สำคัญ ได้แก่ :
ด้วยผลงานที่กว้างขวางมาวิลจัดหา VCB สำหรับการใช้งานทั้งในร่มและกลางแจ้ง โดยเสนอการปรับแต่งเพื่อตอบสนองความต้องการเฉพาะของลูกค้าและมาตรฐานของโครงการ
การเลือก VCB ที่เหมาะสมสำหรับโครงการเฉพาะจำเป็นต้องมีการประเมินทั้งพารามิเตอร์ของระบบและเงื่อนไขการปฏิบัติงานอย่างละเอียด เกณฑ์ต่อไปนี้เป็นพื้นฐานของการตัดสินใจจัดซื้อจัดจ้างที่ดี:
ด้วยการประเมินเกณฑ์เหล่านี้อย่างรอบคอบ วิศวกรและทีมจัดซื้อสามารถระบุ VCB ที่ไม่เพียงแต่ตรงตามข้อกำหนดทางเทคนิคในทันทีเท่านั้น แต่ยังให้ความน่าเชื่อถือในระยะยาวและความคุ้มทุนอีกด้วยมาวิลให้การสนับสนุนทางเทคนิคโดยละเอียดเพื่อช่วยลูกค้านำทางตัวเลือกเหล่านี้ โดยนำเสนอผลิตภัณฑ์ที่สอดคล้องกับมาตรฐานสากลที่สำคัญ
ข้อได้เปรียบหลักอยู่ที่ความสามารถในการดับส่วนโค้งเกือบจะในทันทีหลังจากกระแสเป็นศูนย์ในสุญญากาศ ทำให้สามารถกู้คืนอิเล็กทริกได้อย่างรวดเร็ว ส่งผลให้เวลาเกิดประกายไฟสั้นมาก ลดการกัดกร่อนของหน้าสัมผัส และบำรุงรักษาน้อยที่สุด ทำให้มีความน่าเชื่อถือสูงสำหรับระบบแรงดันไฟฟ้าปานกลาง
VCB ได้รับการออกแบบมาสำหรับการใช้งานแรงดันไฟฟ้าปานกลางเป็นหลัก โดยครอบคลุมช่วงตั้งแต่ประมาณ 3 kV ถึง 36 kV ทำให้เป็นตัวเลือกมาตรฐานสำหรับเครือข่ายการจำหน่ายและระบบไฟฟ้าทางอุตสาหกรรม
VCB มีข้อได้เปรียบด้านสิ่งแวดล้อมอย่างมาก เนื่องจากใช้สุญญากาศเป็นสื่อกลางในการหยุดชะงัก ซึ่งไม่มีผลกระทบจากก๊าซเรือนกระจก ในทางตรงกันข้าม ก๊าซ SF₆ มีศักยภาพในการทำให้เกิดภาวะโลกร้อน (GWP) สูงมาก และต้องมีการจัดการอย่างระมัดระวังและขั้นตอนการรีไซเคิลเมื่อหมดอายุการใช้งาน
ส่วนประกอบที่สำคัญที่สุดสองประการคือตัวขัดขวางสุญญากาศ (หน้าสัมผัสแบบปิดผนึก) และกลไกการทำงาน วัสดุสัมผัสและแผ่นป้องกันของผู้ขัดขวางจะกำหนดอายุการใช้งานทางไฟฟ้า ในขณะที่การออกแบบของกลไกและคุณภาพของวัสดุจะกำหนดความทนทานทางกล
ใช่ VCB เหมาะอย่างยิ่งสำหรับหน้าที่การสลับบ่อยครั้ง เช่น การสตาร์ทมอเตอร์ การสลับธนาคารตัวเก็บประจุ และการควบคุมเตาอาร์ก การออกแบบที่แข็งแกร่งและการกัดเซาะหน้าสัมผัสต่ำทำให้มีการทำงานที่ปลอดภัยจำนวนมาก
VCB ต้องการการบำรุงรักษาน้อยมาก งานหลัก ได้แก่ การตรวจสอบกลไกการทำงานเป็นระยะเพื่อการหล่อลื่นที่เหมาะสม การตรวจสอบตัวบ่งชี้ทางกล และการตรวจสอบผู้ขัดขวางด้วยสายตาเพื่อดูสัญญาณความเสียหาย ตัวขัดขวางจะถูกปิดผนึกไว้ตลอดอายุการใช้งาน และไม่จำเป็นต้องเติมแก๊สหรือเปลี่ยนหน้าสัมผัสภายใต้สภาวะการบริการปกติ
