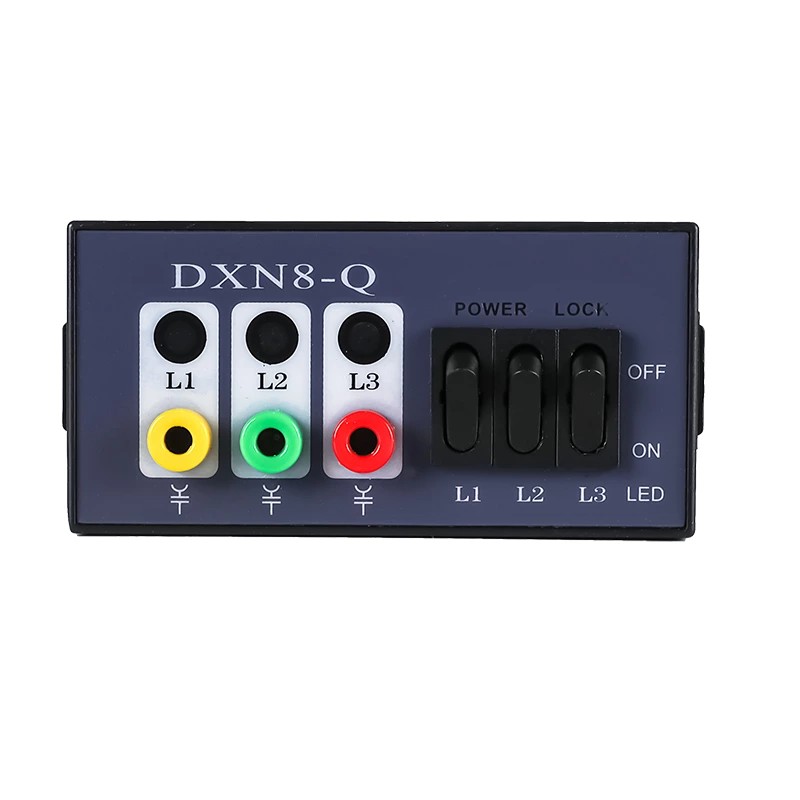

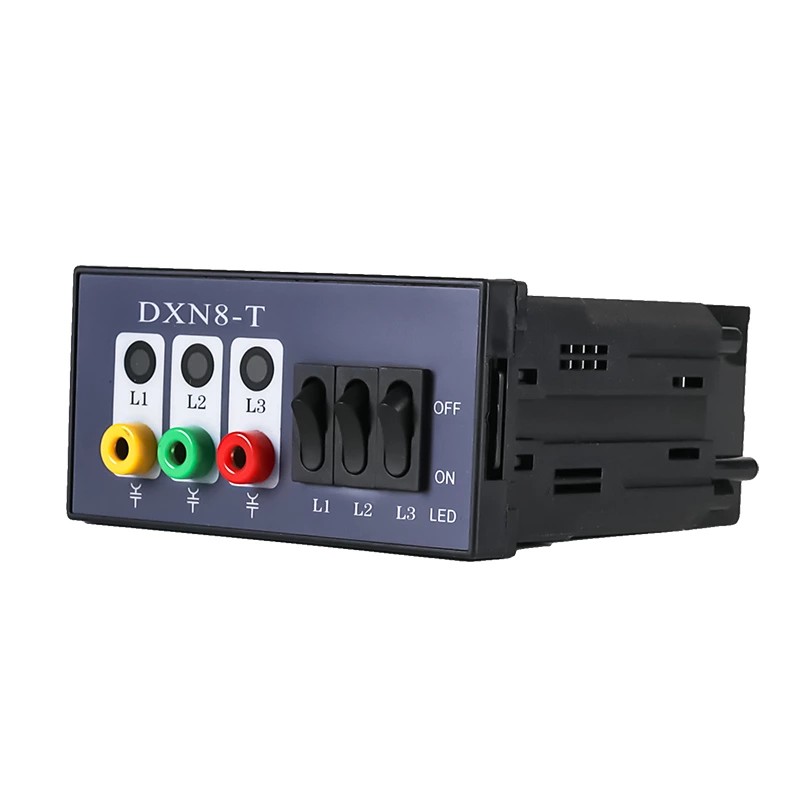

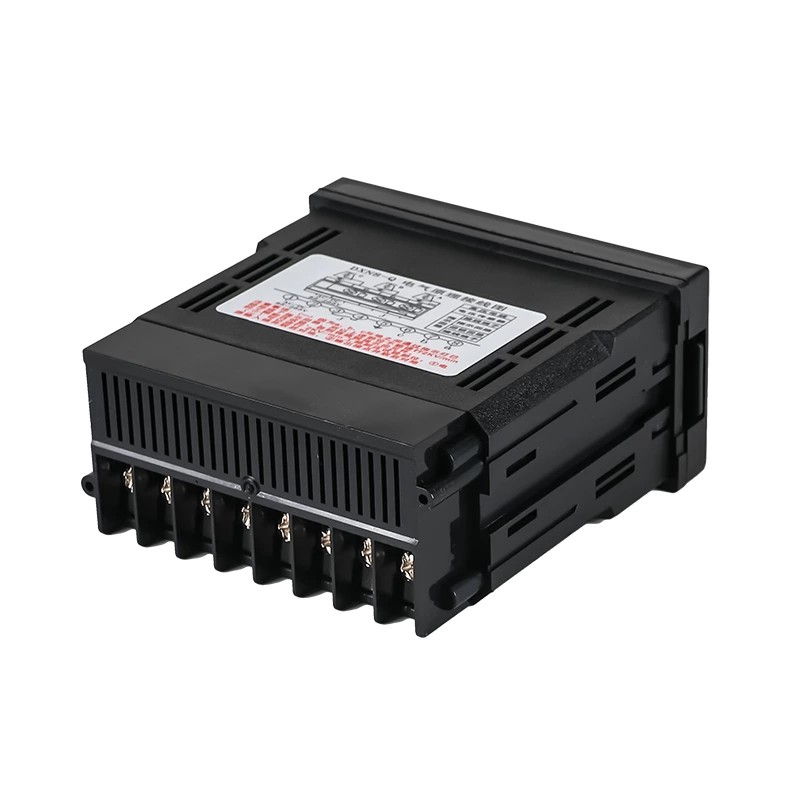

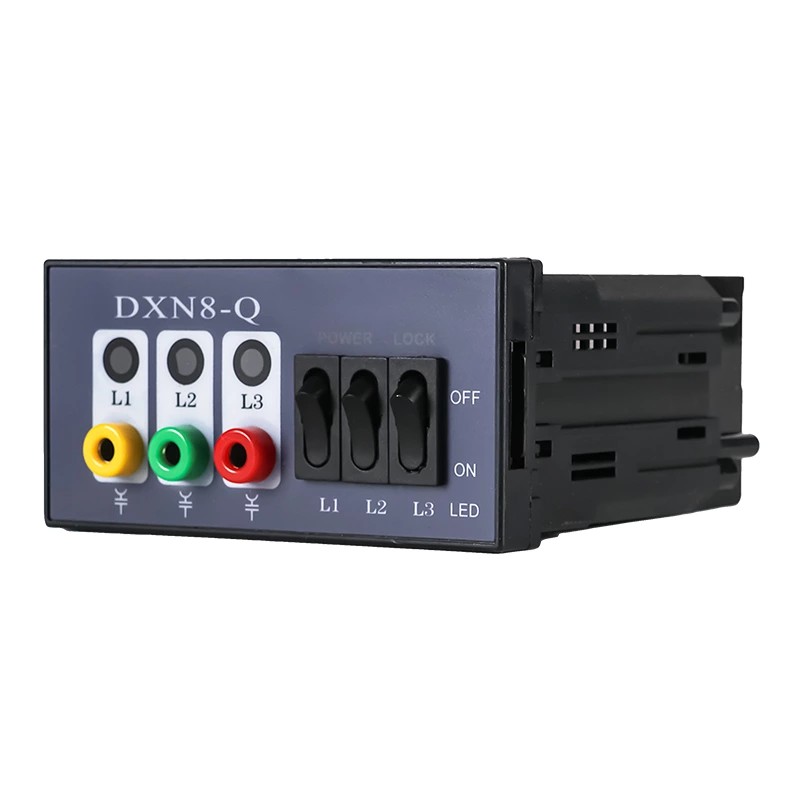

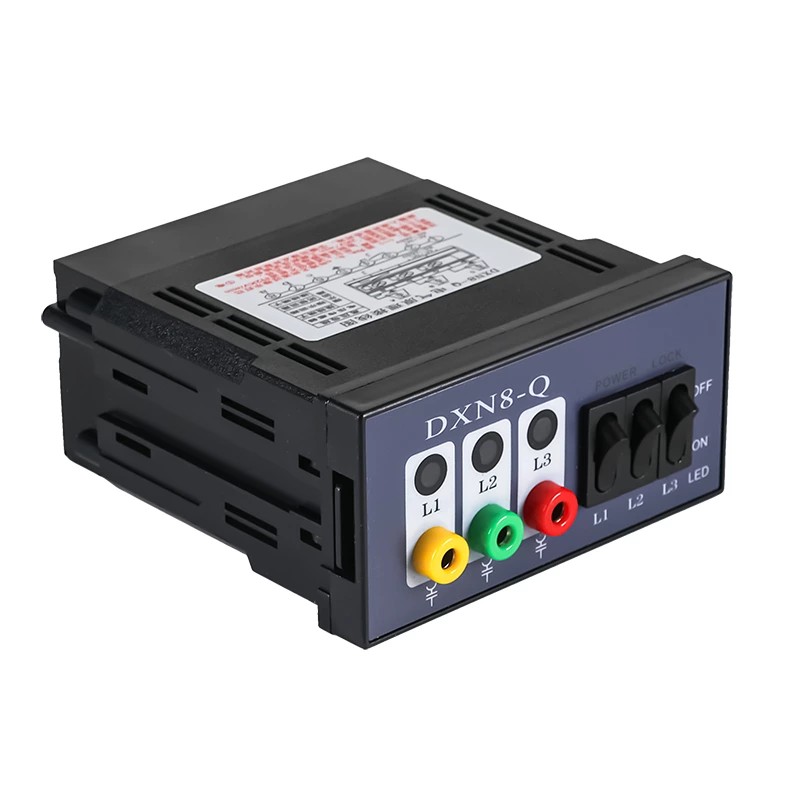

อุปกรณ์แสดงผลสดไฟฟ้าแรงสูงในร่มประเภทอินเตอร์ล็อค DXN8-T/Q

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Comewill ต้องการมอบอุปกรณ์แสดงผลสดแรงดันไฟฟ้าสูงในร่มที่มีคุณภาพ DXN8-T/Q Interlock Type ซึ่งได้รับการออกแบบมาเพื่อติดตั้งบนอุปกรณ์ไฟฟ้าแรงสูงในร่มโดยตรง และงานเดียวคือให้คุณบอกได้อย่างรวดเร็วว่าเกียร์มีไฟฟ้าไหลผ่านหรือไม่ สำหรับช่างไฟฟ้าและทีมงานซ่อมบำรุงนอกสถานที่ สิ่งนี้ช่วยขจัดปัญหาได้มาก โดยไม่ต้องวุ่นวายกับขั้นตอนการตรวจจับที่น่าเบื่อและใช้เวลานานอีกต่อไป โดยให้การแจ้งเตือนด้านความปลอดภัยที่ชัดเจนเป็นพิเศษทันที ซึ่งช่วยลดความเสี่ยงที่จะเกิดไฟฟ้าช็อตจากการตัดสินผิดว่าอุปกรณ์กำลังทำงานอยู่หรือไม่

คุณสมบัติที่สำคัญ:

เอฟเฟกต์คำเตือนที่ใช้งานง่ายเป็นพิเศษ: เมื่ออุปกรณ์กำลังจ่ายไฟฟ้าแรงสูง ไฟ LED ในหน้าต่างแสดงผลจะกะพริบสว่างมาก เหมือนกับคำเตือนขนาดใหญ่ที่สะดุดตาว่า "ไฟฟ้าแรงสูงยังมีอยู่ อย่าเข้าใกล้!" หากไม่มีแรงดันไฟฟ้า จอแสดงผลจะมืดสนิท ไม่มีแสงสว่างเลย ไม่มีสัญญาณที่ทำให้เกิดความสับสน คุณจึงบอกได้ว่าปลอดภัยในเสี้ยววินาที แม้จะอยู่ห่างออกไปเพียงไม่กี่ก้าวก็ตาม เราใช้ LED ความสว่างสูงโดยเฉพาะ ดังนั้นจึงมองเห็นได้ง่ายแม้ในห้องไฟฟ้าที่สว่างและมีแสงสว่างเพียงพอ

ทนทานและเชื่อถือได้เพียงพอสำหรับการใช้งานนอกสถานที่: ตัวเครื่องทำจากพลาสติก ABS เกรดอุตสาหกรรมที่ไม่ลามไฟ อุปกรณ์นี้สามารถรับมือกับการเคลื่อนย้ายและติดตั้งได้หลายครั้ง มันไม่เกิดรอยขีดข่วนได้ง่ายและอาจเกิดการกระแทกเล็กน้อย สิ่งสำคัญที่สุดคือ มันเป็นฉนวนชั้นยอด ดังนั้นจึงคอยตรวจสอบสนามไฟฟ้าและป้องกันการกระแทกโดยไม่ตั้งใจ แม้ในห้องไฟฟ้าที่มีฝุ่นมาก ชื้นเล็กน้อย หรือมีอุณหภูมิแปรปรวนมาก เครื่องก็ยังทำงานได้มั่นคงไม่มีสะดุด

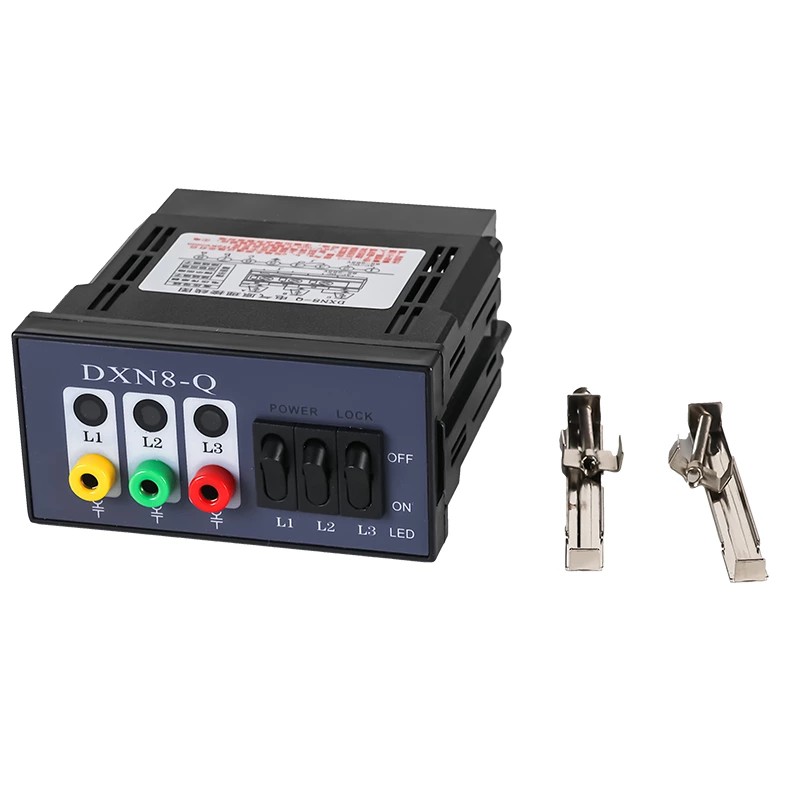

การติดตั้งทำได้ง่าย: ตัวบ่งชี้มาพร้อมกับรูมาตรฐานที่เจาะไว้ล่วงหน้า ดังนั้นคุณจึงไม่จำเป็นต้องวัดและเจาะที่ไซต์งาน ซึ่งช่วยประหยัดเวลาได้มาก นอกจากนี้เรายังมีชิ้นส่วนยึดครบชุดในกล่อง: สกรู ปะเก็น ทุกสิ่งที่คุณต้องการ ทีมงานนอกสถานที่ไม่จำเป็นต้องมีเครื่องมือพิเศษใดๆ หรือทำงานแก้ไขจุดบกพร่องที่ซับซ้อน พวกเขาสามารถซ่อมแซมและพร้อมใช้งานได้ภายในเวลาเพียงไม่กี่นาที ซึ่งช่วยลดต้นทุนค่าแรงด้วย

สถานที่ติดตั้งทั่วไป

อุปกรณ์แสดงผลสดไฟฟ้าแรงสูงในร่มประเภทอินเตอร์ล็อค DXN8-T/Q นี้ได้รับการติดตั้งในตำแหน่งสำคัญของระบบไฟฟ้าภายในอาคารเป็นหลัก ซึ่งคุณต้องดูอย่างชัดเจนว่ามีบางอย่างจ่ายไฟอยู่หรือไม่ เหมาะกับอุปกรณ์หลักส่วนใหญ่ในการตั้งค่าการจ่ายไฟฟ้าแรงสูง โดยเฉพาะ:
บัสบาร์ขาเข้า (จุดเริ่มต้นของการกระจายพลังงาน ต้องมีการตรวจสอบสถานะพลังงานตลอด 24 ชั่วโมงทุกวันเพื่อให้แน่ใจว่าแหล่งจ่ายไฟมีเสถียรภาพ)
เซอร์กิตเบรกเกอร์ (ส่วนประกอบควบคุมหลัก — ก่อนดำเนินการบำรุงรักษา คุณต้องยืนยันอย่างแน่นอนว่าปลอดภัย และตัวบ่งชี้นี้จะบอกคุณทันที)
หม้อแปลงหลัก (อุปกรณ์แปลงพลังงานหลัก ต้องมีตัวบ่งชี้พลังงานคงที่เพื่อติดตามสถานะการทำงานของมัน)
ตู้สวิตช์ (พื้นที่ที่มีการดำเนินงานและการบำรุงรักษาบ่อยครั้ง - การมีการแจ้งเตือนด้านความปลอดภัยที่ชัดเจนเป็นสิ่งสำคัญอย่างยิ่งในการป้องกันพนักงานให้พ้นจากอันตราย)
อุปกรณ์ไฟฟ้าแรงสูงในร่มอื่นๆ (เช่น กล่องรวมสัญญาณไฟฟ้าแรงสูง เครื่องปฏิกรณ์ไฟฟ้าแรงสูง ฯลฯ)

หลักการทำงาน

อุปกรณ์แสดงผลสดไฟฟ้าแรงสูงในร่มประเภทอินเตอร์ล็อค DXN8-T/Q ทำงานบนหลักการของการควบคู่สนามไฟฟ้า พูดง่ายๆ ก็คือใช้สนามไฟฟ้าแรงสูงและเซ็นเซอร์ในตัวในการทำงาน ใช้การสุ่มตัวอย่างแบบไม่สัมผัสแบบเหนี่ยวนำ จึงสามารถตรวจจับสถานะพลังงานและแสดงจากระยะที่ปลอดภัยได้ ต่างจากเครื่องตรวจจับแบบสัมผัสรุ่นเก่า เนื่องจากผลิตภัณฑ์นี้ไม่เคยสัมผัสชิ้นส่วนที่มีไฟฟ้าแรงสูงโดยตรง นั่นไม่เพียงแต่ดีต่อการยืดอายุการใช้งานของอุปกรณ์เท่านั้น แต่ยังทำให้ปลอดภัยอย่างยิ่งสำหรับผู้ที่ทำงานในไซต์อีกด้วย

เรามาแจกแจงขั้นตอนการทำงานทีละขั้นตอน ดีและเข้าใจง่าย:
ภายในตัวเครื่องมีเซนเซอร์แยกกัน 3 ตัว แต่ละยูนิตเชื่อมต่อกับบัสบาร์สามเฟส A, B, C ของระบบไฟฟ้าแรงสูงตามลำดับ ด้วยวิธีนี้ เราสามารถตรวจจับสถานะพลังงานของทั้งสามเฟสได้โดยไม่พลาดใดๆ — ไม่มีจุดบอดในการป้องกัน

เมื่อทำการติดตั้ง เซ็นเซอร์ทั้งสามตัวจะต้องได้รับการตั้งค่าอย่างเคร่งครัดตามมาตรฐานความปลอดภัยทางไฟฟ้าของประเทศ พวกเขาไม่ได้สัมผัสชิ้นส่วนที่มีไฟฟ้าแรงสูงเลย และรักษาระยะห่างที่ปลอดภัยให้เพียงพอ ซึ่งช่วยลดความเสี่ยงของไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรได้อย่างสมบูรณ์ ทำให้กระบวนการติดตั้งและใช้งานมีความปลอดภัยโดยสิ้นเชิง

เมื่ออุปกรณ์ไฟฟ้าแรงสูงทำงาน เซ็นเซอร์จะจับสัญญาณสนามไฟฟ้าที่ปล่อยออกมาจากชิ้นส่วนที่มีไฟฟ้า ภายในเซนเซอร์ สัญญาณนี้จะถูกแปลงเป็นสัญญาณไฟฟ้าที่เสถียร ซึ่งจากนั้นจะถูกส่งไปยังโมดูลพลังงานของจอแสดงผล

เมื่อโมดูลจ่ายไฟได้รับสัญญาณที่ถูกต้อง มันจะขับไฟแสดงสถานะสามเฟสบนจอแสดงผลให้กะพริบ ซึ่งแสดงให้เห็นอย่างชัดเจนว่าอุปกรณ์ไฟฟ้าแรงสูงได้รับการจ่ายไฟแล้ว หากตรวจไม่พบสัญญาณสนามไฟฟ้า (นั่นคือไม่มีแรงดันไฟฟ้า) ไฟแสดงสถานะจะดับลง ทำให้สัญญาณปลอดภัยชัดเจน

ฟังก์ชั่นบ่งชี้ข้อผิดพลาด

นอกจากฟังก์ชันพื้นฐานในการแสดงสถานะการจ่ายไฟแล้ว อุปกรณ์แสดงผลสดแรงดันไฟฟ้าสูงในร่มนี้ยังช่วยในการวินิจฉัยข้อผิดพลาดอีกด้วย ซึ่งมีประโยชน์อย่างยิ่งสำหรับทีมบำรุงรักษานอกสถานที่:

ตรวจจับข้อผิดพลาดในการลงกราวด์เฟสเดียว

เฟสความผิดปกติเพื่อปิดตัวบ่งชี้

ขั้นตอนปกติไปยังตัวบ่งชี้ยังคงกระพริบ

ช่วยให้สามารถระบุตำแหน่งข้อผิดพลาดได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือเพิ่มเติม

ลดการหยุดทำงานและความพยายามในการบำรุงรักษา

ข้อดีและความคุ้มค่าของผลิตภัณฑ์

1. ปรับปรุงความปลอดภัย

คำเตือนด้วยภาพทันที

ป้องกันการตัดสินอุปกรณ์ที่ใช้งานอยู่อย่างไม่ถูกต้อง

2. ค่าบำรุงรักษาต่ำ

โครงสร้างเรียบง่าย อัตราความล้มเหลวต่ำ

อายุการใช้งาน 8-10 ปี

การทำงานที่ไม่ต้องบำรุงรักษา

3. ความเข้ากันได้ดี

เหมาะสำหรับระบบ HV ภายในอาคารส่วนใหญ่

เข้ากันได้กับอุปกรณ์ยี่ห้อต่างๆ

ลดความซับซ้อนในการจัดซื้อ

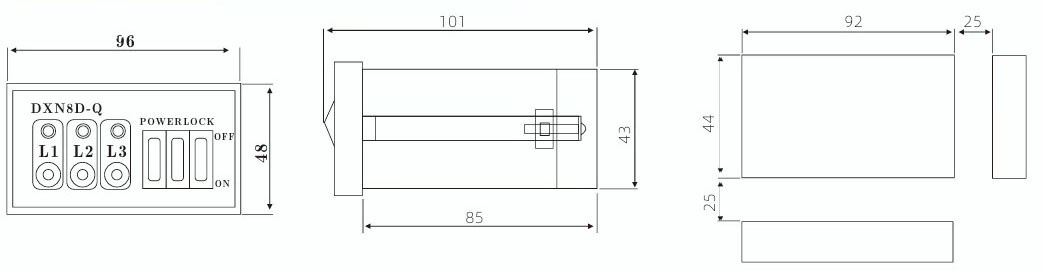

รูปร่างและขนาดช่องเปิด

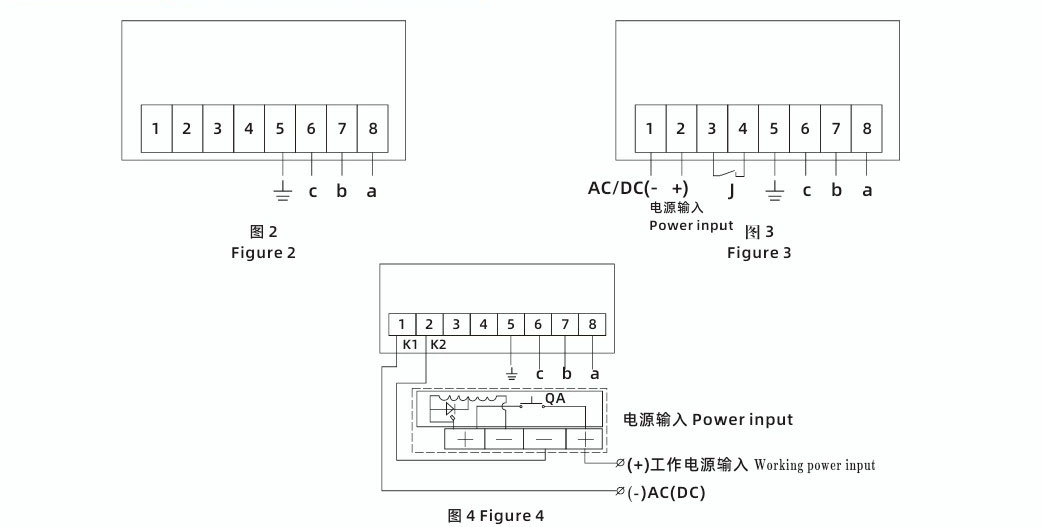

แผนภาพการเดินสายไฟมุมมองด้านหลัง
