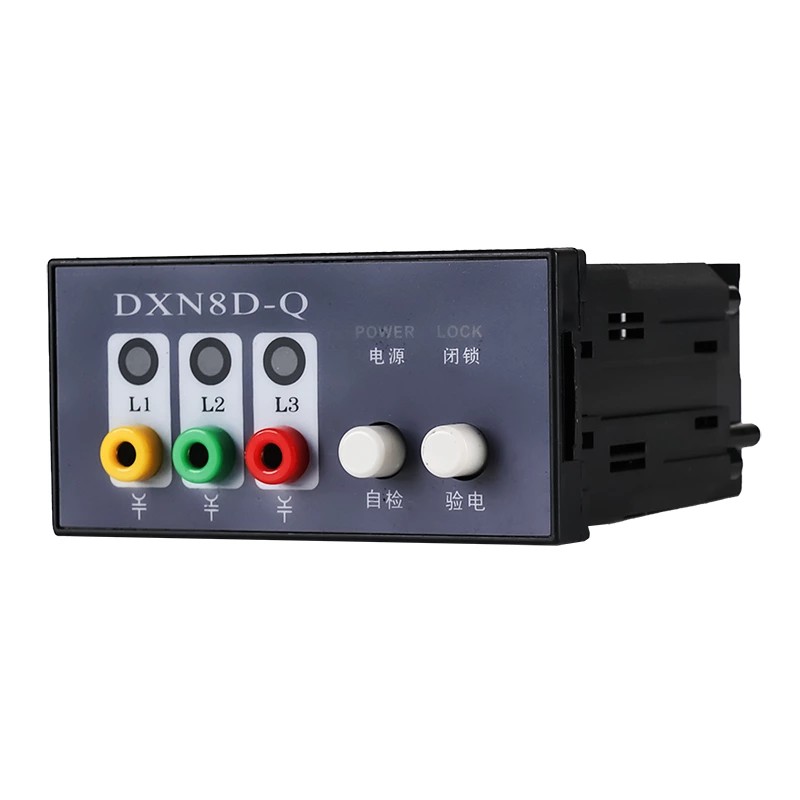

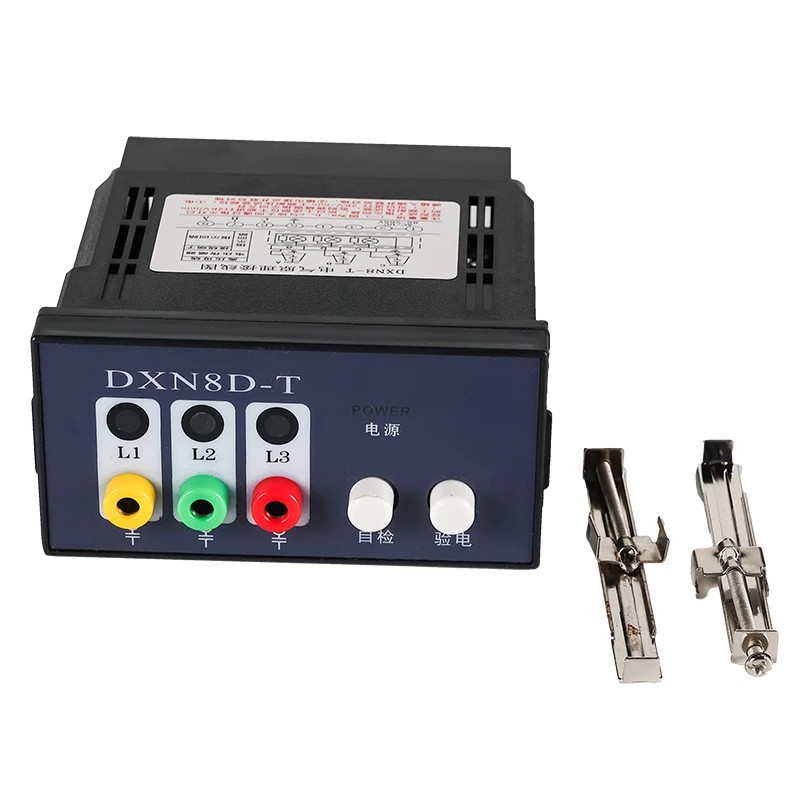

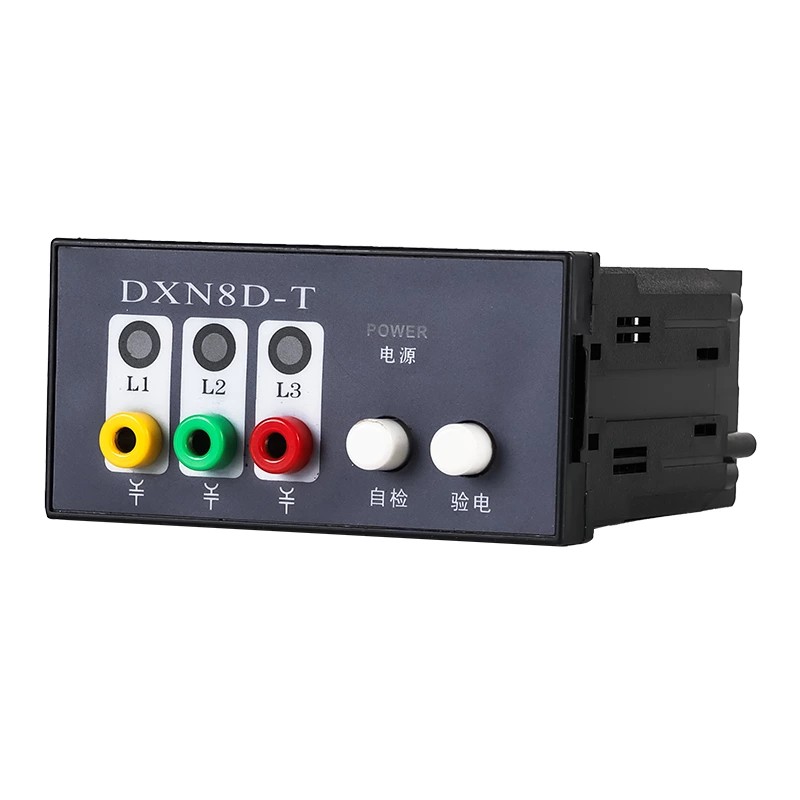

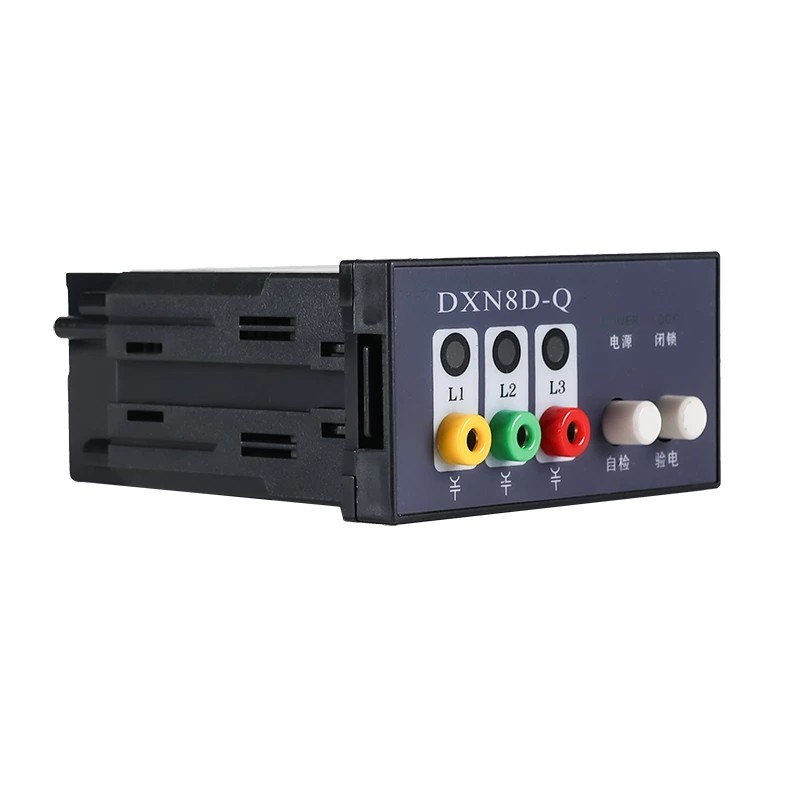

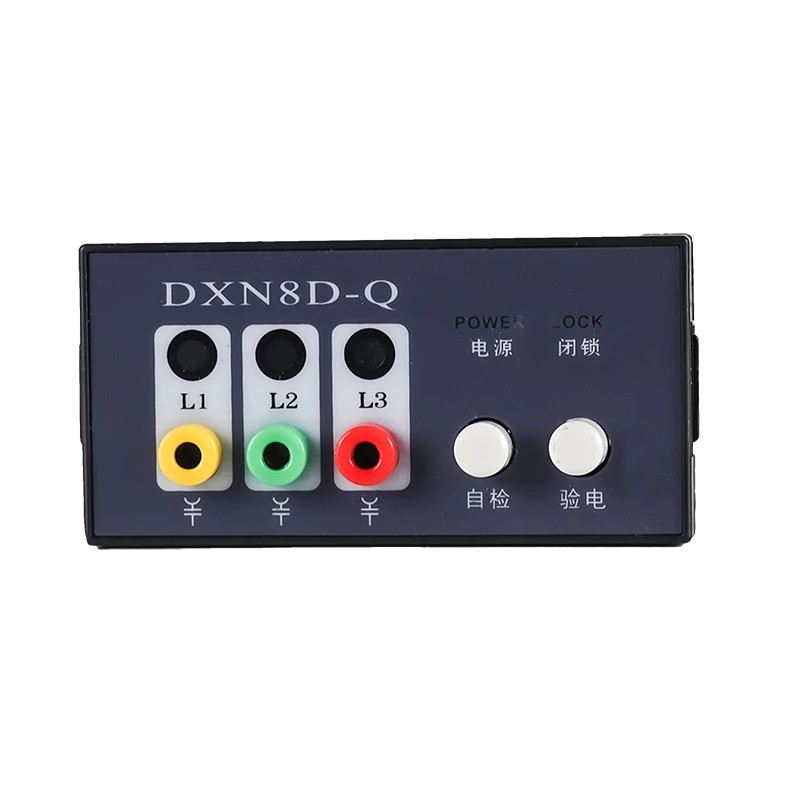

อุปกรณ์แสดงผลสดแรงดันสูงในร่มประเภท DXN8-Q/T

อุปกรณ์แสดงผลสดไฟฟ้าแรงสูงในร่มของโรงงาน Comewill ประเภท DXN8-Q/T ได้รับการสนับสนุนจากการใช้งานภาคสนามที่ได้รับการพิสูจน์แล้วและการตรวจสอบทางวิศวกรรม นำเสนอการอัพเกรดความปลอดภัยในทางปฏิบัติสำหรับสภาพแวดล้อมที่มีไฟฟ้าแรงสูง อุปกรณ์ดังกล่าวช่วยให้ยืนยันสถานะการเปิดเครื่องด้วยภาพได้ทันที พร้อมทั้งป้องกันการทำงานที่ไม่ปลอดภัยผ่านการล็อคอัตโนมัติ

อุปกรณ์แสดงผลสดแรงดันสูงในร่มประเภท DXN8-Q/T คืออะไร

อุปกรณ์แสดงผลสดไฟฟ้าแรงสูงในร่มประเภท DXN8-Q/T เป็นอุปกรณ์ความปลอดภัยแบบสองฟังก์ชันที่ผสานรวมตัวบ่งชี้พลังงานและการป้องกันการปิดกลไก ออกแบบมาสำหรับระบบสวิตช์เกียร์ 6–40kV ภายในอาคาร โดยใช้เทคโนโลยีการตรวจจับสนามไฟฟ้าแบบไม่สัมผัสเพื่อตรวจจับแรงดันไฟฟ้าที่มีอยู่และให้การแจ้งเตือนด้วยภาพทันที ขณะเดียวกันก็ป้องกันการเข้าถึงอุปกรณ์ที่มีพลังงานโดยไม่ได้รับอนุญาตหรือไม่ปลอดภัย

คุณสมบัติที่สำคัญ:

1. กลไกการป้องกันความปลอดภัยแบบคู่

ไฟ LED กระพริบสว่างแสดงสถานะไฟฟ้าแรงสูงอยู่อย่างชัดเจน

ล็อคอัตโนมัติป้องกันการเปิดประตูสวิตช์เกียร์เมื่อเปิดเครื่อง

ปล่อยทันทีเมื่อถอดแรงดันไฟฟ้าออก

ขจัดการทำงานผิดพลาดและความเสี่ยงจากไฟฟ้าช็อต

2. เทคโนโลยีการตรวจจับแบบไม่สัมผัส

หลักการมีเพศสัมพันธ์ของสนามไฟฟ้าช่วยให้มั่นใจในการตรวจจับที่ปลอดภัย

ไม่มีการสัมผัสโดยตรงกับชิ้นส่วนที่มีกระแสไฟฟ้า

ปรับปรุงความปลอดภัยและยืดอายุการใช้งานของอุปกรณ์

3. การออกแบบอุตสาหกรรมที่ทนทาน

ตัวเรือน ABS ทนไฟ

ทนต่อฝุ่น ความชื้น และความผันผวนของอุณหภูมิ

อายุการใช้งานยาวนาน 8-10 ปี โดยไม่ต้องบำรุงรักษา

4. การติดตั้งที่รวดเร็วและได้มาตรฐาน

รูยึดที่เจาะไว้ล่วงหน้า

รวมชุดอุปกรณ์เสริมครบชุด

ไม่ต้องใช้เครื่องมือพิเศษหรือการตั้งค่าที่ซับซ้อน

การติดตั้งเสร็จสิ้นภายในไม่กี่นาที

5. ความสามารถในการบ่งชี้ข้อผิดพลาด

ระบุข้อผิดพลาดในการลงกราวด์เฟสเดียว

ตัวบ่งชี้เฟสความผิดปกติจะปิดโดยอัตโนมัติ

เร่งความเร็วในการแก้ไขปัญหาและลดการหยุดทำงาน

หลักการทำงาน

การตรวจจับสนามไฟฟ้า → การแปลงสัญญาณ → การเตือน LED → การประสาน → การบ่งชี้ความผิดปกติ

อุปกรณ์แสดงผลสดแรงดันสูงในร่ม Comewill (รุ่น DXN8-Q/T) ใช้การเชื่อมต่อสนามไฟฟ้าและเทคโนโลยีการตรวจจับแบบไม่สัมผัส เพื่อตรวจสอบสถานะสดของอุปกรณ์ 6–40kV แบบเรียลไทม์อย่างปลอดภัยและต่อเนื่อง อุปกรณ์นี้มีเซ็นเซอร์ภายในอิสระสามตัว ซึ่งสอดคล้องกับบัสบาร์เฟส A, B และ C ตามลำดับ เซ็นเซอร์เหล่านี้สร้างสัญญาณโดยการตรวจจับสนามไฟฟ้าแรงสูงและส่งไปยังโมดูลแสดงผล

เมื่ออุปกรณ์ใช้งานได้ ไฟ LED จะกะพริบ และกลไกการเชื่อมต่อแบบกลไกพร้อมกันและจะล็อคประตูตู้สวิตช์เกียร์โดยอัตโนมัติ เมื่อแรงดันไฟฟ้าถูกถอดออก ไฟแสดงจะดับลง และกลไกที่เชื่อมต่อกันจะปลดออกโดยอัตโนมัติ ดังนั้นจึงเป็นการผสมผสานที่เป็นธรรมชาติของการแสดงสถานะปัจจุบันและการป้องกันการทำงานผิดพลาดที่เชื่อมต่อกันโดยอาศัยการประสานกัน ในกรณีที่เกิดข้อผิดพลาดกราวด์เฟสเดียว ตัวบ่งชี้สำหรับเฟสที่มีข้อบกพร่องจะดับลง ในขณะที่ตัวบ่งชี้สำหรับสองเฟสที่เหลือยังคงกะพริบต่อไป ช่วยให้สามารถระบุตำแหน่งข้อบกพร่องในสถานที่ได้อย่างรวดเร็ว

การใช้งาน

ประเภท DXN8/QT ใช้กันอย่างแพร่หลายในระบบจำหน่ายไฟฟ้าแรงสูงภายในอาคาร ได้แก่:

สวิตช์เกียร์แรงดันปานกลาง (6–40kV)

ระบบบัสบาร์ขาเข้า

เซอร์กิตเบรกเกอร์และตู้ควบคุม

การติดตั้งหม้อแปลงไฟฟ้า

กล่องรวมสัญญาณไฟฟ้าแรงสูงและเครื่องปฏิกรณ์

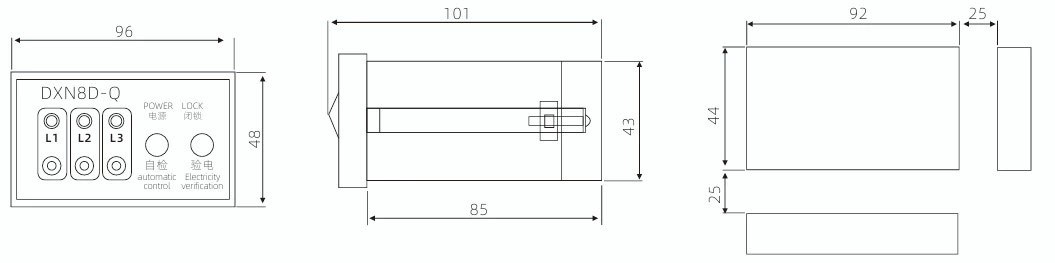

รูปร่างและขนาดช่องเปิด

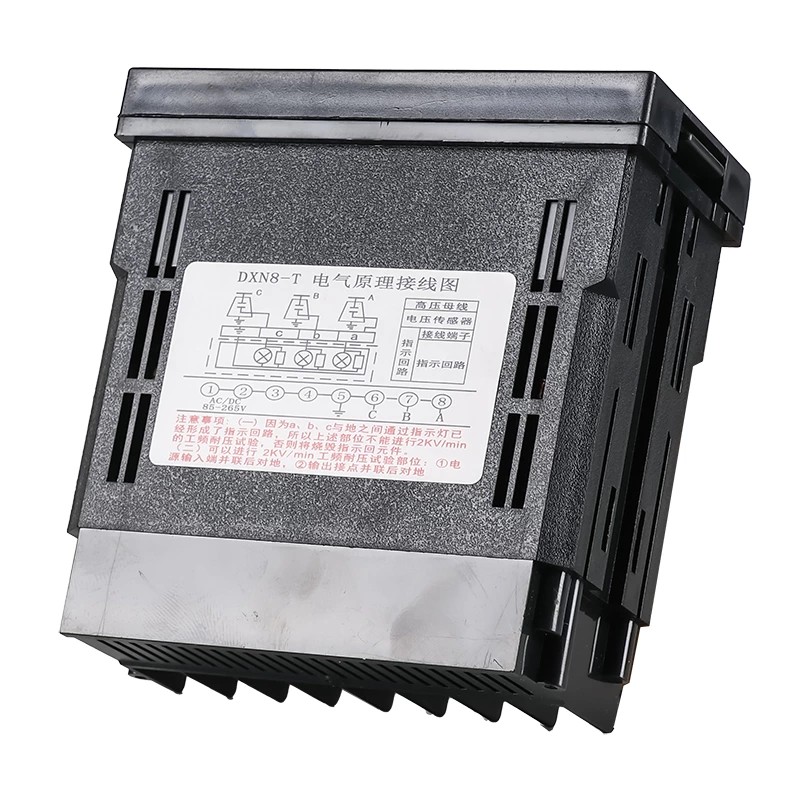

แผนภาพการเดินสายไฟมุมมองด้านหลัง
