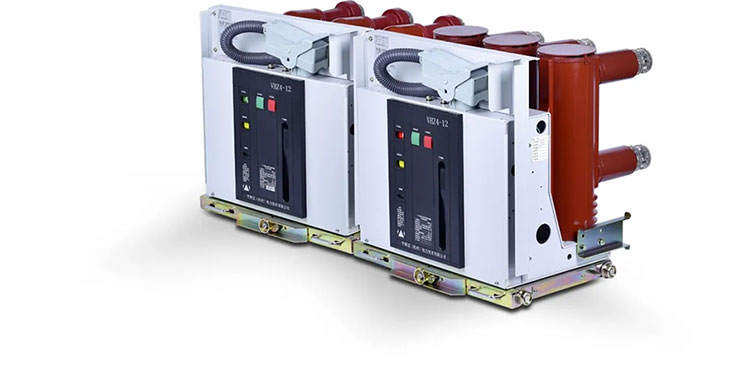

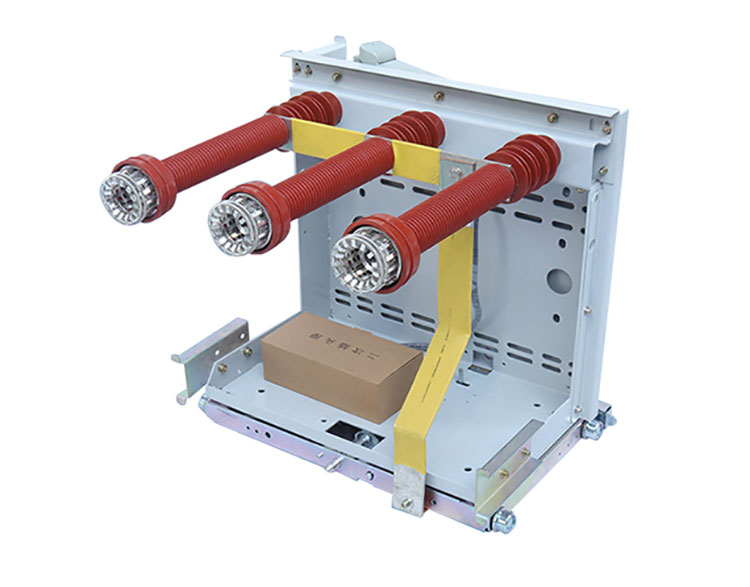

เซอร์กิตเบรกเกอร์สุญญากาศกลางแจ้งประสิทธิภาพสูงจากประเทศจีน

มาวิลซึ่งเป็นผู้ผลิตและซัพพลายเออร์ของจีนมอบคุณภาพเบรกเกอร์สุญญากาศกลางแจ้งซึ่งขัดขวางกระแสไฟฟ้าลัดโดยใช้ห้องดับเพลิงอาร์กสุญญากาศและกลไกการทำงานของสปริงหรือแม่เหล็กไฟฟ้า  ด้วยโครงสร้างที่กะทัดรัด การหยุดชะงักของส่วนโค้งที่รวดเร็ว และความสามารถในการปรับตัวต่อสภาพแวดล้อมที่แข็งแกร่ง เบรกเกอร์เหล่านี้ได้รับการติดตั้งอย่างกว้างขวางในเครือข่ายไฟฟ้ากลางแจ้ง โดยมีแรงดันไฟฟ้าปกติตั้งแต่ 5kV ถึง 40.5kV

แนวคิดพื้นฐาน

เบรกเกอร์สุญญากาศกลางแจ้งได้รับการออกแบบสำหรับการติดตั้งในสภาพแวดล้อมการกระจายพลังงานแบบเปิดโล่ง ใช้ตัวขัดขวางสุญญากาศเป็นสื่อในการดับเพลิงและทำงานผ่านสปริงหรือกลไกแม่เหล็กไฟฟ้าเพื่อเปิดและปิดวงจรไฟฟ้า

เมื่อเกิดข้อผิดพลาด หน้าสัมผัสจะแยกออกจากกันภายในห้องสุญญากาศและเกิดส่วนโค้งทางไฟฟ้า เนื่องจากสภาพแวดล้อมอยู่ภายใต้สุญญากาศสูง ส่วนโค้งจึงดับลงอย่างรวดเร็วและกระแสไฟฟ้าถูกรบกวนอย่างปลอดภัย เบรกเกอร์เหล่านี้มักใช้ในสถานีย่อยกลางแจ้ง ระบบจำหน่ายแบบติดตั้งเสา และโครงสร้างพื้นฐานกริด

หลักการทำงาน

การดำเนินงานของเบรกเกอร์สุญญากาศกลางแจ้งส่วนใหญ่เกี่ยวข้องกับสองส่วน: ตัวขัดขวางสุญญากาศและกลไกการทำงาน

การหยุดชะงักของส่วนโค้งสุญญากาศ

เมื่อเบรกเกอร์เปิดขึ้น ส่วนโค้งจะเกิดขึ้นระหว่างหน้าสัมผัสที่แยกออกจากกัน ในห้องสุญญากาศ ส่วนโค้งจะกระจายไปอย่างรวดเร็วเนื่องจากแทบไม่มีอนุภาคก๊าซที่จะค้ำจุนไว้

กลไกการจัดเก็บพลังงาน

กลไกสปริงจะกักเก็บพลังงานกลและปล่อยออกมาระหว่างการทำงาน ผลักดันให้หน้าสัมผัสเคลื่อนที่อย่างรวดเร็วและขัดขวางกระแสไฟฟ้า

เวลาดำเนินการที่รวดเร็ว

เวลาเปิดโดยทั่วไปคือ ≤45 ms ช่วยให้เบรกเกอร์สามารถแยกข้อผิดพลาดก่อนที่ความเสียหายของอุปกรณ์จะแพร่กระจายผ่านระบบ

พารามิเตอร์ทางเทคนิคหลัก

โรงงานมืออาชีพในจีนที่ผลิตอุปกรณ์ตัดวงจรสุญญากาศกลางแจ้งมักจะปฏิบัติตามตัวชี้วัดทางเทคนิคมาตรฐานที่ใช้ในเครือข่ายการกระจายสินค้า

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ

ระดับทั่วไป ได้แก่ 12kV, 24kV และ 40.5kV

จัดอันดับปัจจุบัน

พิกัดกระแสไฟโดยทั่วไปมีตั้งแต่ 630A ถึง 1600A ขึ้นอยู่กับความจุของระบบ

กระแสไฟฟ้าลัดวงจร

เบรกเกอร์ส่วนใหญ่รองรับความสามารถในการขัดจังหวะได้ตั้งแต่ 20kA ถึง 31.5kA

สภาพแวดล้อม

โดยทั่วไปอุปกรณ์กลางแจ้งจะทำงานในช่วงอุณหภูมิ -40°C ถึง +40°C และได้รับการออกแบบมาให้ทนทานต่อมลภาวะสำหรับสภาพแวดล้อมที่มีการปนเปื้อน

ชีวิตเครื่องกล

อายุการใช้งานทางกลของเบรกเกอร์หลายตัวใช้งานได้ถึง 10,000 ครั้งขึ้นไป

การติดตั้ง

การติดตั้งที่ถูกต้องช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคงของเบรกเกอร์สุญญากาศกลางแจ้งในภาคสนาม

โครงสร้างการติดตั้ง

เบรกเกอร์ได้รับการแก้ไขบนโครงเหล็กหรือโครงสร้างเสาโดยเฉพาะ ซึ่งปกติจะติดตั้งที่ความสูง 4 เมตรหรือสูงกว่า

การประกอบชิ้นส่วน

ส่วนประกอบได้รับการติดตั้งตามลำดับ: โครงโครงสร้าง → เสาฉนวน → ตัวขัดขวางสุญญากาศ → การเชื่อมต่อบัสบาร์

การเชื่อมต่อไฟฟ้า

ระยะห่างบรรทัดเอาต์พุตและระยะห่างของขั้วต้องเป็นไปตามมาตรฐานการออกแบบ และการเชื่อมต่อขั้วต่อควรได้รับการปกป้องด้วยจาระบีป้องกันการกัดกร่อน

ข้อดีเชิงโครงสร้าง

1. การดับอาร์คอย่างรวดเร็ว

เทคโนโลยีการหยุดชะงักของสุญญากาศช่วยให้สามารถปราบปรามส่วนโค้งได้อย่างรวดเร็วและลดความเสี่ยงที่อุปกรณ์จะเสียหาย

2. การออกแบบที่เป็นมิตรกับสิ่งแวดล้อม

ไม่จำเป็นต้องใช้น้ำมันเป็นฉนวนหรือก๊าซ SF6 ช่วยหลีกเลี่ยงการรั่วไหลหรือการปล่อยมลพิษ

3. ข้อกำหนดการบำรุงรักษาต่ำ

ห้องสุญญากาศแบบปิดผนึกช่วยลดการสึกหรอของหน้าสัมผัสภายในและลดการบำรุงรักษาตามปกติ

4. โครงสร้างที่กะทัดรัดและน้ำหนักเบา

เมื่อเทียบกับเซอร์กิตเบรกเกอร์น้ำมันแบบเดิม โครงสร้างมีขนาดเล็กกว่าและขนส่งและติดตั้งได้ง่ายกว่า

5. การปรับตัวให้เข้ากับสภาพกลางแจ้ง

วัสดุฉนวนคอมโพสิต เช่น ยางซิลิโคนหรืออีพอกซีเรซิน ช่วยต้านทานการระเหยของมลภาวะ รังสีอัลตราไวโอเลต และการเปลี่ยนแปลงของอุณหภูมิ
