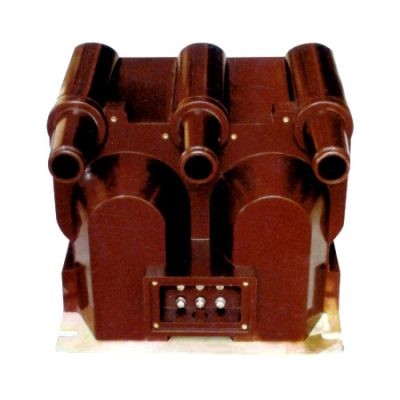

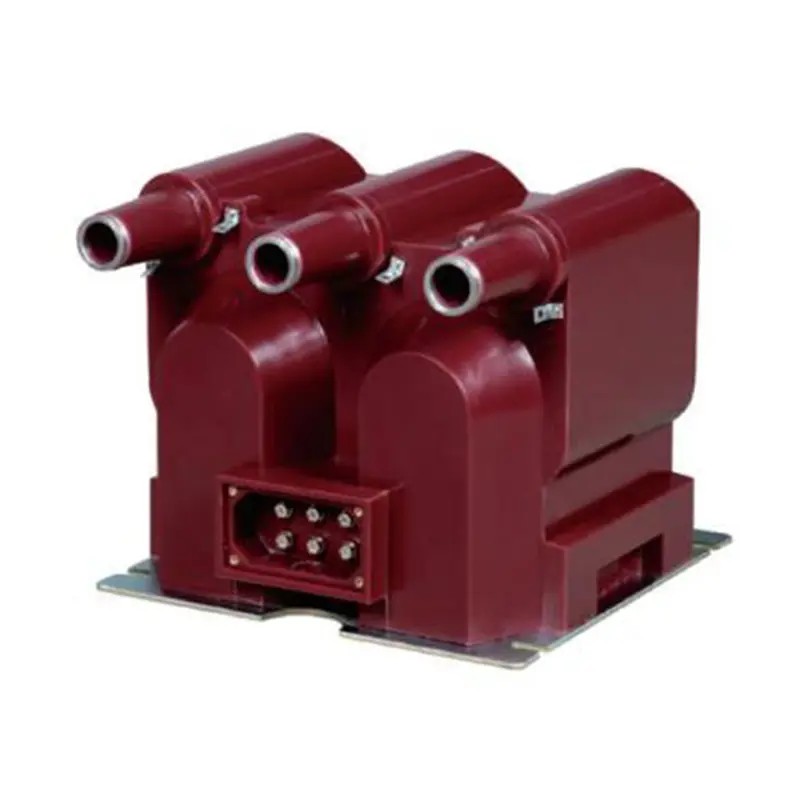

JSZV12-10R หม้อแปลงแรงดันไฟฟ้า

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Comewill ต้องการจัดหาหม้อแปลงแรงดันไฟฟ้า JSZV12-10R คุณภาพสูงให้กับคุณ นอกเหนือจากความสามารถในการปรับตัวตามโครงสร้างแล้ว หม้อแปลงไฟฟ้ายังมีความเป็นเลิศด้านความปลอดภัยและความต่อเนื่องในการปฏิบัติงาน คุณลักษณะที่โดดเด่นคือการออกแบบฟิวส์แบบถอดเปลี่ยนได้โดยไม่ต้องปิดเครื่อง ขดลวดปฐมภูมิของเฟส A, B และ C ได้รับการรวมเข้ากับฟิวส์ป้องกันการลัดวงจรที่สามารถเปลี่ยนได้ผ่านทางขั้วต่อรองโดยไม่รบกวนการทำงานของระบบ

หม้อแปลงแรงดันไฟฟ้า JSZV12-10R คืออะไร?

JSZV12-10R ได้รับการออกแบบมาเพื่อปรับให้เข้ากับสภาวะในสถานที่ทำงานที่หลากหลาย รองรับการกำหนดค่าการเดินสายประเภท "V" สามเฟสมาตรฐาน และสามารถแยกชิ้นส่วนได้อย่างสะดวกเป็นยูนิตเฟสเดียวอิสระสองตัว ซึ่งให้ความยืดหยุ่นในการติดตั้งและการออกแบบระบบ

การใช้งานหลักและลักษณะเฉพาะ

หม้อแปลงแรงดันไฟฟ้า JSZV12-10R สร้างขึ้นโดยเฉพาะเพื่อตอบสนองความต้องการที่เข้มงวดของระบบไฟฟ้าภายในอาคาร 10kV ซึ่งผสมผสานความแม่นยำในการวัดเข้ากับความน่าเชื่อถือในการปฏิบัติงาน
1.ฟังก์ชันเอาต์พุตแบบ Dual-Secondary:
เอาต์พุต 100V: ออกแบบมาเพื่อการวัดแรงดันไฟฟ้าและการวัดพลังงานที่มีความแม่นยำสูง
เอาต์พุต 220V: ทำหน้าที่เป็นแหล่งจ่ายไฟเสริมที่เชื่อถือได้สำหรับกลไกการควบคุม ช่วยลดความจำเป็นในส่วนประกอบพลังงานเพิ่มเติม
2. ฉนวนที่เหนือกว่าและความทนทาน:
ปิดผนึกอย่างสมบูรณ์ด้วยอีพอกซีเรซินเกรดสูง ให้ความต้านทานต่อความชื้น ความแข็งแรงของฉนวน และป้องกันการเสื่อมสภาพได้ดีเยี่ยม เหมาะสำหรับสภาพแวดล้อมภายในอาคารที่ซับซ้อนหรือมีความชื้นสูง
สร้างด้วยแกนเหล็กแผ่นซิลิกอนรีดเย็นคุณภาพสูงเพื่อให้แน่ใจว่ามีการสูญเสียต่ำและประสิทธิภาพที่มั่นคง
3. การป้องกันความปลอดภัยที่ครอบคลุม:

ฟิวส์ในตัวบนขดลวดปฐมภูมิทั้งหมดให้การป้องกันไฟฟ้าลัดวงจรที่แข็งแกร่ง
การเปลี่ยนฟิวส์ทำได้ง่ายและไม่จำเป็นต้องปิดระบบ จึงรับประกันเวลาทำงานสูงสุด

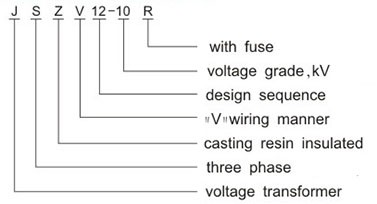

การกำหนดประเภท

เงื่อนไขการใช้งานสำหรับ JSZV12-10R

เพื่อให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือในระยะยาว หม้อแปลงแรงดันไฟฟ้า JSZV12-10R ได้รับการออกแบบมาเพื่อทำงานภายใต้พารามิเตอร์สภาพแวดล้อมต่อไปนี้ ในฐานะโรงงานมืออาชีพที่มีความเชี่ยวชาญด้านการผลิตอย่างลึกซึ้ง Comewill ยังสามารถจัดเตรียมการปรับแต่งสำหรับสภาวะที่ไม่เป็นมาตรฐานได้อีกด้วย

ช่วงอุณหภูมิ: -5°C ถึง +40°C
ระดับความสูง: ≤ 1,000 ม. (โซลูชันแบบกำหนดเองสำหรับการติดตั้งในระดับความสูง)
ความชื้นสัมพัทธ์: ≤ 80%
สภาพแวดล้อมโดยรอบ: ปราศจากก๊าซ ไอระเหย หรือฝุ่นที่เป็นสื่อกระแสไฟฟ้าที่มีฤทธิ์กัดกร่อน (เช่น คาร์บอนหรือผงโลหะ)
การสั่นสะเทือนและการกระแทก: สถานที่ติดตั้งต้องปราศจากการสั่นสะเทือนที่รุนแรงหรือการกระแทกทางกล

ข้อมูลทางเทคนิค

form1: ข้อมูลทางเทคนิคของหม้อแปลงแรงดันไฟฟ้าสำหรับการวัด

form2: ข้อกำหนดทางเทคนิคของแรงดันไฟฟ้าหม้อแปลงไฟฟ้าสำหรับเบรกเกอร์กำลังปฏิบัติการ

หมายเหตุ: สำหรับแหล่งจ่ายไฟที่ใช้งานเบรกเกอร์ แรงดันไฟฟ้าจะต้องไม่เกิน 15%

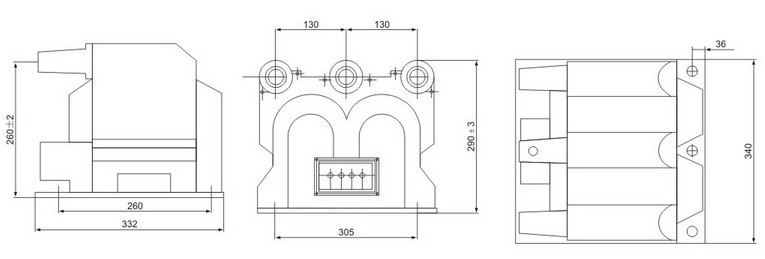

โครงร่างและขนาด

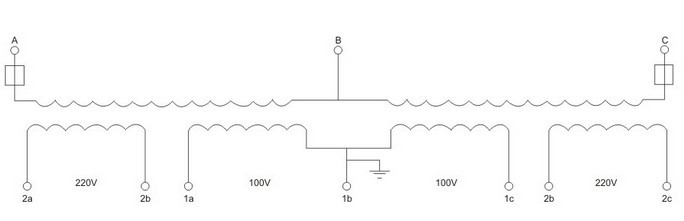

แผนภาพหลักการ
