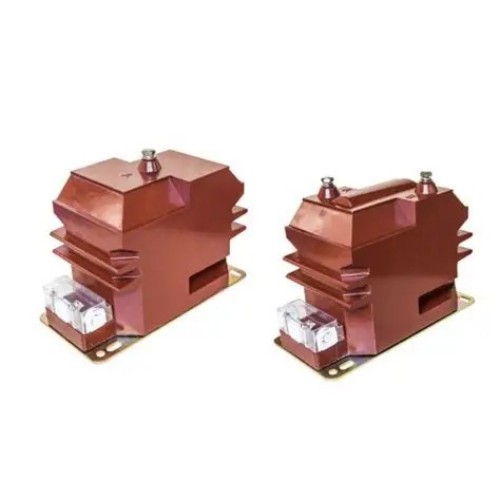

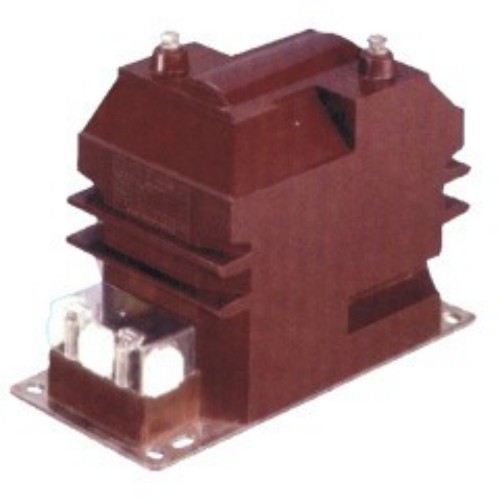

หม้อแปลงแรงดันไฟฟ้า JDZ10-3/6/10A คุณภาพสูงนำเสนอโดย Comewill ผู้ผลิตในจีน ได้รับการออกแบบมาเพื่อการใช้งานที่สำคัญ โดยให้ประสิทธิภาพที่เชื่อถือได้สำหรับการวัดแรงดันไฟฟ้า การวัดพลังงาน การตรวจสอบแบบเรียลไทม์ และการป้องกันรีเลย์ในระบบไฟฟ้าแรงดันปานกลาง
ซีรีส์ JDZ10 ได้รับการออกแบบเพื่อรองรับระดับแรงดันไฟฟ้า 3kV, 6kV และ 10kV โดยมีความเข้ากันได้กับทั้งความถี่ 50Hz และ 60Hz ทำให้สามารถปรับให้เข้ากับสภาพการทำงานที่มีแรงดันไฟฟ้าปานกลางที่หลากหลาย ผลิตตามมาตรฐาน IEC 186 และ GB1207-2006 อย่างเคร่งครัด หม้อแปลงเหล่านี้มอบรากฐานที่มั่นคงและเชื่อถือได้สำหรับการวัดและการป้องกันระบบ ในฐานะโรงงานในจีนที่เชื่อถือได้ Comewill รับประกันว่าทุกหน่วยมีคุณสมบัติตรงตามมาตรฐานคุณภาพที่เข้มงวด

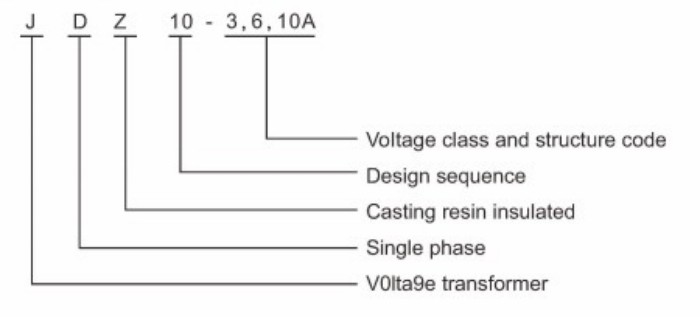

การกำหนดรุ่นของหม้อแปลงแรงดันไฟฟ้า RZL-10 และ JDZ10-3/6/10 ของ Comewill กำหนดคุณลักษณะหลักของอุปกรณ์อย่างชัดเจน:
J: หม้อแปลงแรงดันไฟฟ้า – ระบุประเภทอุปกรณ์
D: เฟสเดียว – เหมาะสำหรับการใช้งานระบบไฟฟ้าเฟสเดียว
Z: ฉนวนหล่ออีพอกซีเรซิน – เพิ่มประสิทธิภาพและความทนทานของฉนวน
3, 6, 10: ระดับแรงดันไฟฟ้า – ระบุความเข้ากันได้กับระบบ 3kV, 6kV และ 10kV
หม้อแปลงรองรับการกำหนดค่าการเดินสายทั้งแบบเฟสเดียวและสามเฟส ซึ่งให้ความยืดหยุ่นสำหรับข้อกำหนดในการติดตั้งที่หลากหลาย

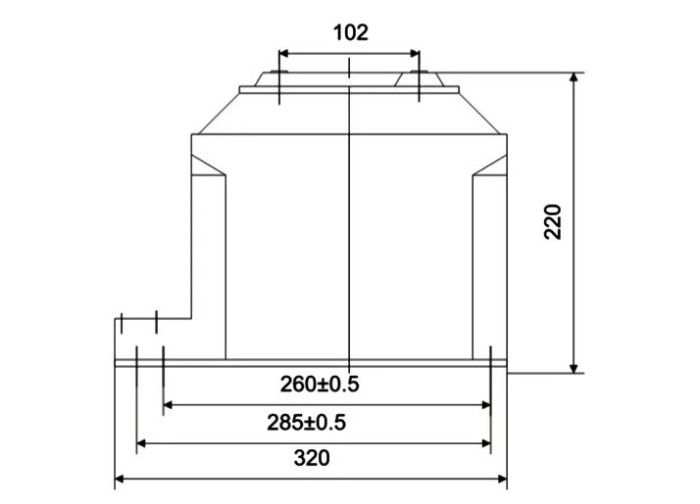

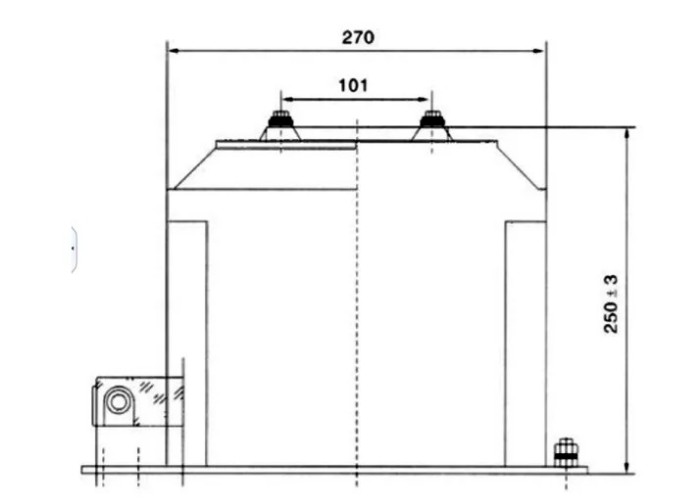

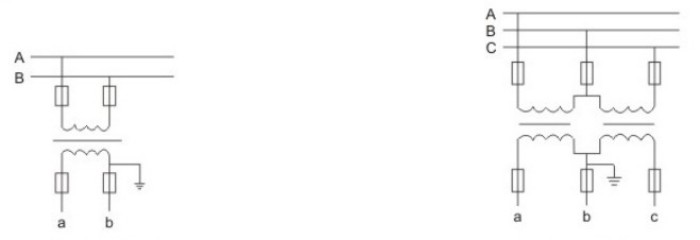

แผนภาพการเดินสายไฟแบบเฟสเดียว
แผนภาพการเดินสายไฟสามเฟส
แผนภาพการเดินสายไฟของเส้นเฟสเดียว แผนภาพการเดินสายไฟของเส้นสามเฟส
เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและอายุการใช้งานที่ยาวนานขึ้น ขอแนะนำให้ใช้สภาวะการทำงานต่อไปนี้สำหรับหม้อแปลงแรงดันไฟฟ้า Comewill JDZ10-3/6/10A:
ระดับความสูง: เหมาะสำหรับการติดตั้งที่ความสูง 3,000 เมตรเหนือระดับน้ำทะเล พร้อมการทำงานที่มั่นคงในพื้นที่ระดับความสูงสูงโดยไม่มีการดัดแปลงเป็นพิเศษ
อุณหภูมิแวดล้อม: ช่วงอุณหภูมิในการทำงาน -5°C ถึง +40°C เพื่อป้องกันการเสื่อมสภาพของฉนวนและการเบี่ยงเบนความแม่นยำ
ความชื้นสัมพัทธ์: สูงสุด 65% ที่ 20°C เพื่อหลีกเลี่ยงไม่ให้ส่วนประกอบภายในเสื่อมสภาพจากความชื้น
ระดับมลพิษ: ออกแบบมาสำหรับสภาพแวดล้อมมลพิษ Class II ที่สามารถจัดการกับการปนเปื้อนเล็กน้อยในร่มหรือกลางแจ้งได้
สภาพแวดล้อมในการติดตั้ง: ควรปราศจากก๊าซที่มีฤทธิ์กัดกร่อนเพื่อปกป้องท่อและขดลวดภายใน
หากสภาพแวดล้อมการติดตั้งฝั่งของคุณเป็นพิเศษ (เช่น ความชื้นสูงและก๊าซที่มีฤทธิ์กัดกร่อน) คุณสามารถสื่อสารล่วงหน้าเพื่อปรับแต่งแผนการปรับตัวได้!
หม้อแปลงแรงดันไฟฟ้า JDZ10-3/6/10A ผลิตขึ้นตามมาตรฐาน GB20840.3-2013 และ GB20840.1-2010 เพื่อให้มั่นใจว่าเป็นไปตามข้อกำหนดระดับชาติโดยสมบูรณ์ ข้อมูลจำเพาะที่สำคัญ ได้แก่ :
ตัวประกอบกำลังโหลด: cos Φ = 0.8 (ความล่าช้า) ซึ่งสอดคล้องกับคุณลักษณะวงจรทุติยภูมิทั่วไป
ระยะการซึมผ่านของฉนวน: ออกแบบมาสำหรับระดับมลพิษ II ซึ่งช่วยลดความเสี่ยงจากการเกิดการวาบไฟของฉนวนให้เหลือน้อยที่สุด
ประสิทธิภาพ: การสูบจ่ายและการตอบสนองการป้องกันที่เสถียรภายใต้สภาวะการทำงานมาตรฐาน
| พิมพ์ | อัตราส่วนแรงดันไฟฟ้า (V) | ความถี่(เฮิร์ตซ์) | ระดับความแม่นยำและพิกัดเอาท์พุต (VA) | ลิมิตเอาท์พุต(VA) | พิกัดระดับฉนวน (kV) | หมายเหตุ | |||
| 0.2 | 0.5 | 1 | 6ป | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3.6/25/40 | เช่นเดียวกับ RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10,000/100 | 15 | 30 | 60 |
|
150 | 12/42/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3.6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10,000/100 | 25 | 50 | 90 |
|
300 | 12/42/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3.6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 12/42/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3.6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 12/42/75 | ||
1. คุณสมบัติหลักของหม้อแปลงแรงดันไฟฟ้า JDZ10-3/6/10A นี้คืออะไร
ฉนวนกันความร้อนแบบหล่ออีพอกซีเรซิน ปิดผนึกเต็มที่ การออกแบบเฟสเดียว ขนาดกะทัดรัด และความทนทานสูง
2. รองรับระดับแรงดันไฟฟ้าและความถี่ใดบ้าง?
3kV, 6kV และ 10kV เข้ากันได้กับระบบ 50Hz หรือ 60Hz
3. เป็นไปตามมาตรฐานใดบ้าง?
IEC 186 และ GB1207-2006 (GB20840.3-2013 / GB20840.1-2010)
4. เงื่อนไขการทำงานที่จำเป็นคืออะไร?
ระดับความสูง ≤3000ม. อุณหภูมิ -5°C ถึง +40°C ความชื้น ≤65% ที่ 20°C ระดับมลพิษ Class II ไม่มีก๊าซที่มีฤทธิ์กัดกร่อน
5. สามารถปรับแต่งสำหรับสภาพแวดล้อมพิเศษได้หรือไม่?
ใช่ Comewill นำเสนอการปรับแต่งสำหรับความชื้นสูงหรือสภาวะที่มีฤทธิ์กัดกร่อน
6. ตัวอักษรรุ่นหมายถึงอะไร?
J = หม้อแปลงแรงดันไฟฟ้า, D = เฟสเดียว, Z = ฉนวนหล่ออีพอกซีเรซิน, 3/6/10 = ระดับแรงดันไฟฟ้า
7. มีคลาสความแม่นยำอะไรบ้าง?
0.2, 0.5, 1 และ 6P พร้อมเอาต์พุตพิกัดตั้งแต่ 15VA ถึง 90VA
