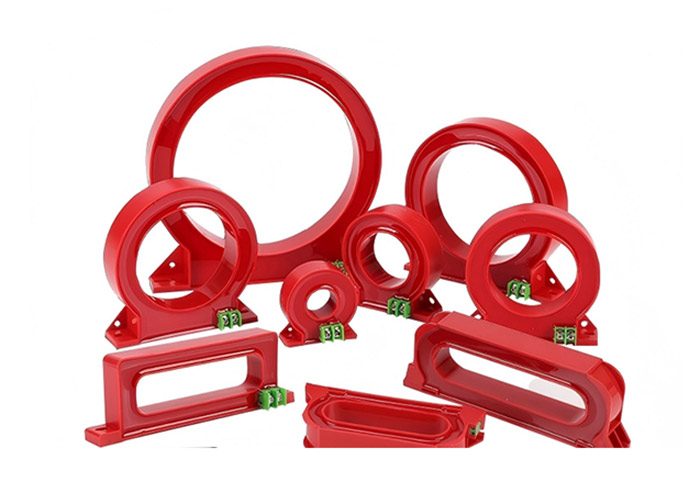

ในฐานะผู้ผลิตหม้อแปลงกระแสมืออาชีพในประเทศจีนมาวิลต้องการที่จะให้คุณกำหนดเองหม้อแปลงกระแสลำดับเป็นศูนย์ซึ่งเป็นหม้อแปลงกระแสไฟฟ้าแบบหมุนผ่านครั้งเดียวที่ออกแบบมาเพื่อตรวจจับกระแสลำดับเป็นศูนย์ในระบบไฟฟ้า โดยจะตรวจสอบผลรวมเวกเตอร์ของกระแสสามเฟส และระบุการรั่วไหลหรือข้อผิดพลาดของกราวด์ภายในเครือข่ายการกระจาย
เมื่อกระแสไฟฟ้าผิดปกติเกิดขึ้นเนื่องจากความเสียหายของฉนวนหรือความผิดปกติของสายดิน หม้อแปลงจะส่งสัญญาณไปยังอุปกรณ์ป้องกัน เช่น อุปกรณ์ป้องกันรีเลย์ หรือตัวควบคุมการป้องกันการรั่วไหล กระบวนการนี้ช่วยให้ระบบส่งสัญญาณเตือนหรือตัดการเชื่อมต่อวงจรที่ผิดพลาดได้
โดยทั่วไปหม้อแปลงกระแสลำดับเป็นศูนย์จะติดตั้งไว้รอบๆ สายไฟหรือบัสบาร์ ทำให้เหมาะสำหรับการตรวจสอบระบบไฟฟ้าแรงดันปานกลางและแรงดันต่ำ
1. โครงสร้างแกนวงแหวน
หม้อแปลงไฟฟ้าใช้แกนเหล็กทรงกลมที่มีขดลวดทุติยภูมิซึ่งตรวจจับความไม่สมดุลของกระแสไฟฟ้า
2. Epoxy Resin หรือ Silicone Rubber Encapsulation
แกนเหล็กและขดลวดถูกผนึกไว้ภายในเกราะป้องกัน ทนทานต่อความชื้นและป้องกันการวาบไฟตามผิวจากมลภาวะ
3. การติดตั้งสองประเภท
ผลิตภัณฑ์มีจำหน่ายทั้งแบบรวม (ติดตั้งไว้ล่วงหน้าระหว่างการวางสายเคเบิล) และแบบเปิด (ติดตั้งรอบๆ สายเคเบิลที่มีอยู่)
4. เทคโนโลยี Rogowski คอยล์
การออกแบบบางอย่างใช้เทคโนโลยีการตรวจจับคอยล์ Rogowski เพื่อแปลงสัญญาณปัจจุบันเป็นเอาต์พุตแรงดันไฟฟ้าที่วัดได้
1. ช่วงแรงดันไฟฟ้าที่ใช้งานได้: 0.4kV ถึง 66kV
2. ความถี่กริด: ความถี่การทำงานมาตรฐานคือ 50Hz
3. อุณหภูมิในการทำงาน: -10°C ถึง +40°C
4. สิ้นสุดชื่อเดียวกัน: เมื่อเจาะจากด้าน "L1" ที่สองคือ "K1";
การติดตั้งที่เหมาะสมช่วยให้มั่นใจได้ถึงการทำงานที่แม่นยำของหม้อแปลงกระแสลำดับเป็นศูนย์.
การติดตั้งแบบรวม
สำหรับหม้อแปลงแบบรวม สายเคเบิลจะต้องผ่านหม้อแปลงก่อนที่จะติดตั้งสายเคเบิล
การติดตั้งแบบเปิด
รุ่นเปิดสามารถติดตั้งบนสายเคเบิลที่มีอยู่ได้โดยการแยกตัวหม้อแปลงและประกอบกลับเข้าไปใหม่รอบๆ ตัวนำ
การจัดสายดิน
ในระบบสายดินบางระบบ สายเคเบิลควรผ่านหม้อแปลงก่อนที่จะเชื่อมต่อกับจุดสายดินเพื่อให้แน่ใจว่าการตรวจจับกระแสไฟฟ้ารั่วถูกต้อง
การจัดตำแหน่งทางกล
เมื่อประกอบหม้อแปลงแยกกลับ ทั้งสองครึ่งจะต้องจัดตำแหน่งอย่างเหมาะสมเพื่อหลีกเลี่ยงความเบี่ยงเบนในการวัด
