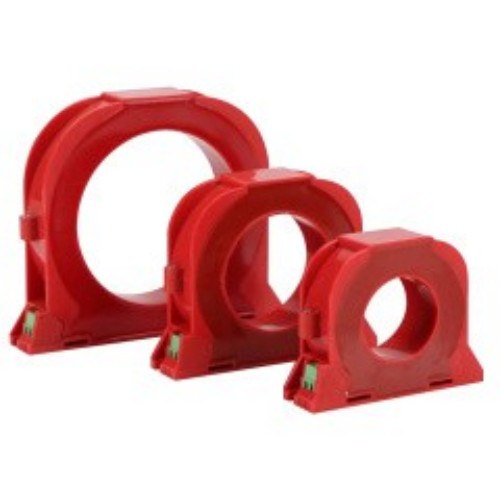

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Comewill ต้องการจัดหาหม้อแปลงกระแสไฟฟ้าลำดับศูนย์ประเภท CTK แบบกำหนดเองให้กับคุณ หน้าที่หลักของอุปกรณ์นี้คือการจับองค์ประกอบลำดับศูนย์ของกระแส - ผลรวมของกระแสสามเฟสหรือที่เรียกว่า "กระแสไฟที่เป็นกลาง" ในอุตสาหกรรม เนื่องจากกระแสส่วนนี้ไหลในตัวนำที่เป็นกลางของระบบสามเฟส สำหรับโครงการจัดซื้อจัดจ้างที่มีข้อกำหนดการป้องกันความปลอดภัยด้านพลังงาน ประสิทธิภาพการตรวจจับที่แม่นยำของผลิตภัณฑ์นี้ถือเป็นจุดเด่นที่สำคัญ ซึ่งเหมาะมากสำหรับสถานการณ์ต่างๆ ที่ต้องมีการตรวจสอบข้อผิดพลาดในการต่อสายดินที่เชื่อถือได้
ในการใช้งานจริง หม้อแปลงกระแสไฟฟ้าลำดับศูนย์ชนิด CTK จะใช้ร่วมกับอุปกรณ์ป้องกันรีเลย์หรือระบบสัญญาณ เมื่อกระแสไฟฟ้าที่ต่อลงดินเป็นศูนย์เกิดขึ้นในระบบไฟฟ้า (เช่น ไฟฟ้าช็อตหรือข้อผิดพลาดการรั่วไหลในวงจร) ด้านทุติยภูมิของหม้อแปลงจะส่งออกกระแสไฟลำดับเป็นศูนย์ที่สอดคล้องกัน ซึ่งจะกระตุ้นการทำงานของอุปกรณ์ที่เชื่อมต่อกับสายทุติยภูมิ เช่น การตัดแหล่งจ่ายไฟ การออกสัญญาณเตือน ฯลฯ ซึ่งท้ายที่สุดจะบรรลุการป้องกันและการตรวจสอบวงจรและอุปกรณ์ สำหรับผู้ซื้อ การทำงานร่วมกันอย่างราบรื่นกับอุปกรณ์สนับสนุนช่วยเพิ่มมูลค่าการใช้งานจริงของผลิตภัณฑ์ได้อย่างมาก
เมื่อติดตั้ง หม้อแปลงนี้มักจะติดตั้งอยู่บนตัวนำที่เป็นกลางของระบบสามเฟส และสามารถส่งสัญญาณออกตามสัดส่วนของส่วนประกอบกระแสลำดับเป็นศูนย์ เป็นที่น่าสังเกตว่าแม้ว่ากระแสไฟลัดจะมีน้อย แต่ก็สามารถตรวจจับความผิดปกติของสายดินได้อย่างแม่นยำ ซึ่งช่วยแก้ปัญหาสำคัญในการป้องกันความปลอดภัยทางไฟฟ้า ด้วยอุปกรณ์นี้ จึงสามารถหลีกเลี่ยงความเสียหายของอุปกรณ์เนื่องจากข้อผิดพลาด และลดความเสี่ยงที่ไฟฟ้าช็อตต่อบุคลากรจะลดลง ดังนั้นจึงเป็นตัวเลือกการซื้อยอดนิยมในระบบจำหน่ายไฟฟ้า ศูนย์ควบคุมมอเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ ที่มีแนวโน้มที่จะเกิดข้อผิดพลาดในการลงกราวด์
หากมีความจำเป็นในการจัดซื้อจำนวนมาก การปรับแต่ง หรือการให้คำปรึกษาด้านเทคนิคของหม้อแปลงกระแสไฟฟ้าลำดับศูนย์ประเภท CTK บริษัท เวลคัม (เหวินโจว) อิเล็คทริค จำกัด สามารถให้บริการแบบครบวงจรระดับมืออาชีพเพื่อตอบสนองความต้องการที่หลากหลายของโครงการในสาขาต่างๆ เช่น อุตสาหกรรม การพาณิชย์ และโครงสร้างพื้นฐาน
| พารามิเตอร์ทางไฟฟ้า | พารามิเตอร์ทางกล | ||
| ความถี่ | 50~400เฮิร์ต | เปลือก | ABS (เกรดสารหน่วงไฟ 94-V0) |
| อินพุตที่ได้รับการจัดอันดับ | 10mA~5A | กระสวย | PBT |
| ช่วงการวัด | 10%ใน~130%ใน | แกนเหล็ก | เหล็ก Ni/นาโนคริสตัลไลน์ |
| จัดอันดับเอาท์พุท | 0~1v (A หรือ) 0~0.25mA | โครงสร้างภายใน | การหล่ออีพอกซีเรซินที่เป็นมิตรต่อสิ่งแวดล้อม |
| ความแตกต่างอัตราส่วน | ≤±0.1% | แผนการก่อสร้าง | การยึดสกรู |
| ความแตกต่างของเฟส | ≤±10 | อุณหภูมิในการทำงาน | -25°C~ +75°C |
| ความเป็นฉนวน | 2.5KV/1mA/1 นาที | ความชื้นโดยรอบ | ≤85% |
| ความต้านทานของฉนวน | DC500V/1000MΩ/นาที | วิธีการเดินสายไฟ | ชนิดเทอร์มินอล/สายตีเกลียวมีชิลด์ 1.5ม |

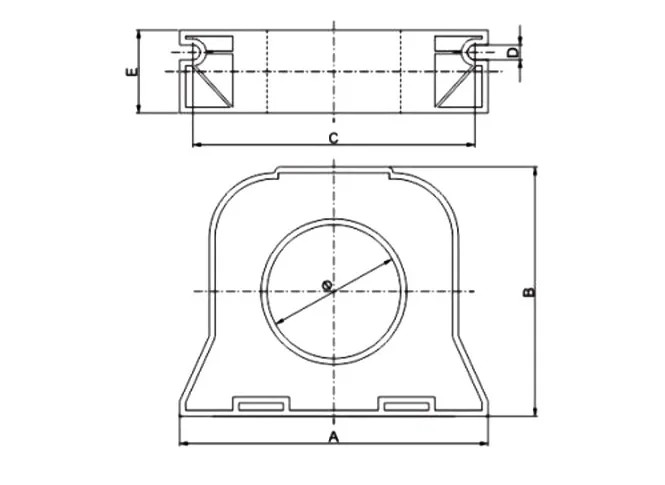

มิติทางกล (สำหรับการอ้างอิงเท่านั้น)
| ข้อมูลจำเพาะของรุ่น | ขนาด | ||||||
| กระแสอ้างอิง | ø | A | B | C | D | E | |
| ซีทีเค-45 | ≤100A | 45 | 104 | 81 | 95 | 5 | 28 |
| ซีทีเค-65 | ≤225A | 65 | 124 | 101 | 115 | 5 | 28 |
| ซีทีเค-80 | ≤400A | 80 | 138 | 116 | 130 | 5 | 28 |
| ซีทีเค-100 | ≤630A | 100 | 158 | 136 | 150 | 5 | 28 |
1、 ข้อได้เปรียบหลัก
สามารถตรวจจับกระแสที่ไม่สมดุลได้อย่างแม่นยำ: หม้อแปลงกระแสไฟฟ้าลำดับศูนย์ประเภท CTK ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบไฟฟ้าสามเฟส และสามารถวัดกระแสที่ไม่สมดุลที่เกิดจากผลรวมของกระแสสามเฟสได้ หากมีกระแสไฟฟ้าลัดรั่วจากตัวนำเฟสหนึ่งหรือหลายเฟสลงกราวด์ นั่นคือเกิดข้อผิดพลาดในการลงกราวด์ จะสามารถตรวจจับได้ทันเวลา
ความไวสูงมาก: หม้อแปลงนี้สามารถตรวจจับกระแสไฟฟ้าขัดข้องของกราวด์ได้เพียงเล็กน้อย ด้วยวิธีนี้สามารถป้องกันไม่ให้อุปกรณ์พังเนื่องจากทำงานผิดปกติ ลดความเสี่ยงต่อการเกิดไฟฟ้าช็อตต่อบุคลากร และทำให้ระบบไฟฟ้าทำงานได้อย่างปลอดภัยยิ่งขึ้น
การวัดที่แม่นยำ: แม้ในที่ที่มีเสียงรบกวนรุนแรงหรือการรบกวนอื่นๆ บนไซต์งาน ก็ให้ผลการวัดที่แม่นยำสำหรับหม้อแปลงกระแสไฟฟ้าลำดับศูนย์ประเภท CTK ซึ่งสามารถให้การสนับสนุนข้อมูลที่เชื่อถือได้สำหรับการดำเนินการป้องกันในภายหลัง
การติดตั้งโดยไม่ต้องสัมผัสวงจร: สะดวกอย่างยิ่งในการติดตั้งโดยไม่ต้องถอดวงจรหรือหยุดโหลด เพียงวางไว้บนตัวนำที่เป็นกลางของระบบสามเฟส โดยไม่ส่งผลกระทบต่อการทำงานปกติของระบบ
ความถี่ในการปรับตัวได้กว้าง: ความถี่ในการทำงานสามารถครอบคลุม 50Hz ถึง 400Hz และสามารถปรับให้เข้ากับสถานการณ์การใช้ไฟฟ้าทั่วไปที่มีความเข้ากันได้ดี
ไม่ส่งผลกระทบต่อการทำงานของวงจร: ตัวโหลดนั้นต่ำมาก ซึ่งจะไม่ส่งผลกระทบอย่างมีนัยสำคัญต่อการทำงานของวงจร และจะไม่รบกวนความแม่นยำของอุปกรณ์ตรวจวัดอื่น ๆ ในระบบ ทำให้มั่นใจถึงการทำงานที่เสถียรของระบบไฟฟ้าทั้งหมด
สถานการณ์การตรวจสอบเหตุเพลิงไหม้ทางไฟฟ้า
ระบบป้องกันอัคคีภัยและการรั่วไหล
อุปกรณ์ป้องกันรีเลย์แม่เหล็กไฟฟ้า
อุปกรณ์ป้องกันไมโครคอมพิวเตอร์ ฯลฯ
