เบรกเกอร์สุญญากาศสามารถปรับปรุงความปลอดภัยในการเปลี่ยนแรงดันไฟฟ้าปานกลาง ความน่าเชื่อถือ และการควบคุมกริดได้อย่างไร

เหตุใดการสลับแรงดันไฟฟ้าปานกลางจึงจำเป็นต้องมีการป้องกันแบบพิเศษ

ระบบไฟฟ้าแรงดันปานกลางทำงานที่ระดับแรงดันไฟฟ้าซึ่งจำเป็นต้องมีอุปกรณ์สวิตชิ่งและอุปกรณ์ป้องกันที่มีการประสานงานอย่างระมัดระวัง อุปกรณ์สวิตชิ่งต้องไม่เพียงแต่รองรับกระแสโหลดปกติเท่านั้น แต่ยังตอบสนองอย่างถูกต้องเมื่อเครือข่ายประสบข้อผิดพลาดอีกด้วย

เครือข่ายการจำหน่ายไฟฟ้าจะเชื่อมต่อหม้อแปลง มอเตอร์ เครื่องกำเนิดไฟฟ้า เครื่องป้อนทางอุตสาหกรรม สายสาธารณูปโภค แหล่งพลังงานหมุนเวียน และโหลดอื่นๆ เป็นประจำ ภายใต้สภาวะปกติ กระแสจะไหลอย่างต่อเนื่องผ่านตัวนำและอุปกรณ์สวิตชิ่ง อย่างไรก็ตาม ในระหว่างการลัดวงจร กระแสสามารถเพิ่มขึ้นอย่างรวดเร็วและทำให้เกิดความเครียดทางความร้อนและไฟฟ้าไดนามิกอย่างมาก

เบรกเกอร์เป็นวิธีการควบคุมในการขัดจังหวะกระแสไฟฟ้านั้น การทำงานของมันจะต้องประสานงานกับรีเลย์ป้องกัน หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า วงจรควบคุม และปรัชญาการป้องกันโดยรวมของเครือข่ายไฟฟ้า

สื่อกลางในการรบกวนมีความสำคัญอย่างยิ่ง ในอดีต เซอร์กิตเบรกเกอร์ใช้หลายวิธีในการควบคุมส่วนโค้งที่เกิดขึ้นเมื่อหน้าสัมผัสแยกจากกัน อากาศ น้ำมัน และก๊าซต่างๆ ล้วนถูกใช้ในอุปกรณ์รุ่นต่างๆ เทคโนโลยีสุญญากาศเป็นอีกแนวทางหนึ่งที่กระบวนการขัดจังหวะอาร์กหลักเกิดขึ้นภายในตัวขัดขวางสุญญากาศที่ปิดสนิท

ดังนั้นควรคำนึงถึงการทำงานของเบรกเกอร์ในระดับระบบ ระดับการขัดจังหวะที่สูงไม่สามารถชดเชยการตั้งค่าการป้องกันที่ไม่ถูกต้องได้ เบรกเกอร์ที่ออกแบบอย่างดีไม่สามารถชดเชยการต่อสายเคเบิลที่ไม่เพียงพอได้ ตัวควบคุมที่ซับซ้อนไม่สามารถแก้ไขกลไกทางกลที่ไม่ได้รับการบำรุงรักษาอย่างถูกต้องได้

วิศวกรรมสวิตช์เกียร์ที่ดีจะเชื่อมโยงองค์ประกอบเหล่านี้เข้าด้วยกัน จะต้องระบุเบรกเกอร์ บัสบาร์ ตัวป้อน รีเลย์ป้องกัน หม้อแปลงเครื่องมือ กำลังควบคุม อินเตอร์ล็อค และกล่องหุ้มทั้งหมดรอบระบบไฟฟ้าเดียวกัน

เหตุใดการขัดจังหวะข้อผิดพลาดจึงแตกต่างจากการสลับแบบธรรมดา

การเปิดวงจรภายใต้สภาวะโหลดปกติและการล้างการลัดวงจรไม่ใช่การทำงานที่เท่าเทียมกัน ในระหว่างที่เกิดฟอลต์ กระแสไฟฟ้าอาจมีขนาดใหญ่กว่ามากและพลังงานไฟฟ้าที่เกี่ยวข้องกับฟอลต์ก็มีความสำคัญมาก

เบรกเกอร์จึงต้องสามารถตัดกระแสไฟฟ้าที่แรงดันไฟฟ้าและสภาวะของระบบที่ได้รับการออกแบบได้ กระบวนการขัดจังหวะจะต้องเกิดขึ้นเร็วพอที่จะปกป้องอุปกรณ์ที่เชื่อมต่อและรักษาการประสานงานการป้องกันตามที่ต้องการ

สิ่งนี้ทำให้เทคโนโลยีหยุดชะงักเป็นการตัดสินใจทางวิศวกรรมขั้นพื้นฐานมากกว่าคุณสมบัติของผลิตภัณฑ์เครื่องสำอาง

ส่วนประกอบหลักของเบรกเกอร์คืออะไร?

เบรกเกอร์แรงดันไฟฟ้าปานกลางที่ทันสมัยประกอบด้วยส่วนประกอบการทำงานหลายอย่าง แต่ละส่วนมีส่วนช่วยในการเส้นทางปัจจุบัน กระบวนการหยุดชะงัก การทำงานทางกล ระบบฉนวน ส่วนต่อประสานการควบคุม หรือโครงสร้างการติดตั้ง

ผู้ขัดขวางสูญญากาศ

เครื่องขัดขวางสูญญากาศประกอบด้วยหน้าสัมผัสคงที่ หน้าสัมผัสแบบเคลื่อนที่ ก้านสัมผัส องค์ประกอบป้องกันภายใน และกล่องหุ้มที่ปิดสนิท เป็นส่วนที่รับผิดชอบในการรบกวนกระแสภายในสภาพแวดล้อมสุญญากาศ

ความถูกต้องของขนาดและโครงสร้างภายในมีความสำคัญอย่างยิ่ง เนื่องจากช่องว่างหน้าสัมผัส การจัดตำแหน่ง แรงกดหน้าสัมผัส และรูปทรงไดอิเล็กทริกจะต้องอยู่ภายในขีดจำกัดการออกแบบที่ตั้งใจไว้

กลไกการทำงาน

กลไกการทำงานจะแปลงพลังงานกลที่เก็บไว้หรือจ่ายไปเป็นการเคลื่อนที่แบบสัมผัส กลไกที่ทำงานด้วยสปริงมีการใช้กันอย่างแพร่หลายในการใช้งานแรงดันไฟฟ้าปานกลาง ในขณะที่ระบบปฏิบัติการแม่เหล็กไฟฟ้ามีให้เลือกใช้งานในบางรูปแบบ

กลไกจะต้องเปิดและปิดเครื่องขัดขวางด้วยจังหวะเวลาและการเคลื่อนที่ที่สม่ำเสมอ นอกจากนี้ยังต้องรักษาแรงสัมผัสที่ต้องการให้อยู่ในตำแหน่งปิดด้วย

ฉนวนรองรับ

ฉนวนรองรับส่วนประกอบที่ได้รับพลังงานทางกายภาพแยกจากตู้ที่ต่อสายดินและโครงสร้างโดยรอบ นอกจากนี้ยังช่วยรักษาระยะห่างที่จำเป็นและเสถียรภาพทางกล

อาคารผู้โดยสารและเส้นทางปัจจุบัน

เทอร์มินัลหลักเชื่อมต่อเบรกเกอร์กับเครือข่ายไฟฟ้าต้นน้ำและปลายน้ำ การออกแบบเป็นตัวกำหนดวิธีที่เบรกเกอร์เชื่อมต่อกับบัสบาร์ การต่อสายเคเบิล หรือส่วนประกอบสวิตช์เกียร์อื่นๆ

ระบบระบุตำแหน่งและบ่งชี้

ในการติดตั้งสวิตช์เกียร์หลายๆ แบบ ตัวบ่งชี้ทางกลจะแสดงว่าเบรกเกอร์เปิด ปิด หรืออยู่ในตำแหน่งอื่นที่กำหนดไว้ สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับอุปกรณ์ที่สามารถถอดออกได้

วงจรควบคุมและวงจรเสริม

หน้าสัมผัสเสริม ทริปคอยล์ คอยล์ปิด มอเตอร์ไดรฟ์ สวิตช์ตำแหน่ง และวงจรอื่นๆ ช่วยให้เบรกเกอร์สามารถสื่อสารกับอุปกรณ์ป้องกันและควบคุมได้

การซิงโครไนซ์ทางกล

เบรกเกอร์สามเฟสจำเป็นต้องมีหน้าสัมผัสเพื่อทำงานในลักษณะที่มีการประสานงาน กลไกนี้จะถ่ายโอนการเคลื่อนไหวไปยังแต่ละขั้วเพื่อให้เฟสเปิดและปิดภายในความสัมพันธ์ของจังหวะเวลาที่ต้องการ

ความแปรผันของจังหวะเวลาที่มากเกินไปอาจส่งผลต่อประสิทธิภาพของสวิตช์ ดังนั้นการปรับกลไกและการตรวจสอบจึงเป็นส่วนสำคัญของการควบคุมคุณภาพและการบำรุงรักษา

เหตุใดการรวมส่วนประกอบจึงมีความสำคัญ

ผู้ขัดขวางคุณภาพสูงไม่สามารถชดเชยการจัดตำแหน่งกลไกที่ไม่ดีได้ ฉนวนที่แข็งแรงไม่สามารถชดเชยการเชื่อมต่อขั้วต่อที่ออกแบบไม่ถูกต้องได้ รีเลย์ที่แม่นยำไม่สามารถชดเชยการเดินสายควบคุมที่ไม่เพียงพอได้

ประสิทธิภาพของเบรกเกอร์ที่เชื่อถือได้จึงขึ้นอยู่กับปฏิสัมพันธ์ของส่วนประกอบเหล่านี้ทั้งหมด

เหตุใดความสามารถในการลัดวงจรและความเร็วการหยุดชะงักจึงมีความสำคัญ

ประสิทธิภาพการลัดวงจรเป็นหนึ่งในข้อกำหนดที่สำคัญที่สุดในการเลือกเบรกเกอร์แรงดันไฟฟ้าปานกลาง ฟอลต์สามารถสร้างกระแสขนาดใหญ่มากและแรงไฟฟ้าเครื่องกลสูงได้ภายในระยะเวลาอันสั้น

กระแสไฟฟ้าลัดวงจร

กระแสไฟฟ้าลัดที่มีอยู่จะถูกกำหนดโดยเครือข่ายไฟฟ้า รวมถึงเครื่องกำเนิดไฟฟ้า หม้อแปลงไฟฟ้า ตัวนำ และอิมพีแดนซ์ของระบบ โดยปกติวิศวกรสวิตช์เกียร์จะกำหนดสิ่งนี้ผ่านการศึกษาการลัดวงจร

เบรกเกอร์จะต้องมีความสามารถในการหยุดชะงักที่เหมาะสมกับสภาวะความผิดปกติที่คำนวณได้

กระแสแตก

เบรกเกอร์จะต้องสามารถขัดจังหวะกระแสไฟฟ้าลัดวงจรที่ระบุที่แรงดันไฟฟ้าของระบบที่กำหนด กระบวนการหยุดชะงักจำเป็นต้องรักษาการกู้คืนไดอิเล็กตริกหลังจากที่กระแสไฟดับลงแล้ว

ทนต่อระยะเวลาอันสั้น

ชุดสวิตช์เกียร์อาจสัมผัสกับกระแสไฟลัดในขณะที่ระบบป้องกันกำลังเคลียร์เหตุการณ์ โครงสร้างทางกลและทางความร้อนต้องทนต่อกระแสไฟฟ้าที่กำหนดไว้ตามระยะเวลาที่เกี่ยวข้อง

ทนต่อจุดสูงสุด

ค่าสูงสุดของกระแสฟอลต์จะสร้างแรงไฟฟ้าไดนามิกบนตัวนำและส่วนประกอบโครงสร้าง การออกแบบทางกลต้องคำนึงถึงความเค้นเหล่านี้ด้วย

ระยะเวลาการหยุดชะงัก

ลำดับการล้างข้อผิดพลาดทั้งหมดเกี่ยวข้องกับหลายขั้นตอน: การตรวจจับข้อผิดพลาด การตัดสินใจรีเลย์ การส่งสัญญาณทริป การเคลื่อนไหวของกลไกการทำงาน การแยกหน้าสัมผัส การหยุดชะงักของส่วนโค้ง และการกู้คืนเครือข่าย

เบรกเกอร์ไม่ได้ทำงานอย่างอิสระ ระยะเวลาเคลียร์สมบูรณ์ขึ้นอยู่กับรีเลย์ วงจรควบคุม ทริปคอยล์ กลไกทางกล การเคลื่อนที่ของหน้าสัมผัส และระบบไฟฟ้า

เหตุใดการขัดจังหวะเรื่องสื่อ

สื่อหยุดชะงักจะกำหนดว่าส่วนโค้งทำงานอย่างไรในระหว่างการแยกหน้าสัมผัส เทคโนโลยีสุญญากาศให้สภาพแวดล้อมที่ปิดผนึกที่มีการควบคุม และใช้รูปทรงสัมผัสและพฤติกรรมของวัสดุเพื่อให้เกิดการหยุดชะงัก

ซึ่งช่วยให้มีขนาดตัวขัดขวางที่กะทัดรัดและห้องขัดจังหวะที่ค่อนข้างง่ายเมื่อเปรียบเทียบกับเทคโนโลยีการขัดจังหวะแบบเก่าบางรุ่น

อย่างไรก็ตาม คะแนนเบรกเกอร์ขั้นสุดท้ายยังคงขึ้นอยู่กับการออกแบบที่สมบูรณ์ เทคโนโลยีสุญญากาศไม่ได้หมายความว่าเบรกเกอร์สุญญากาศทุกตัวสามารถขัดขวางกระแสไฟฟ้าขัดข้องโดยพลการได้

วิธีการทางเทคนิคที่ถูกต้องจึงเริ่มต้นด้วยระดับความผิดปกติของระบบที่คำนวณได้ จากนั้นตรวจสอบพิกัดการขัดจังหวะของเบรกเกอร์และความสามารถในการทนต่อภายใต้มาตรฐานที่ใช้บังคับ

ความแตกต่างระหว่างการออกแบบในร่มและกลางแจ้งคืออะไร?

เบรกเกอร์ภายในและภายนอกสามารถใช้หลักการหยุดทำงานพื้นฐานเดียวกันได้ ขณะเดียวกันก็มีข้อกำหนดทางกลและสิ่งแวดล้อมที่แตกต่างกันมาก

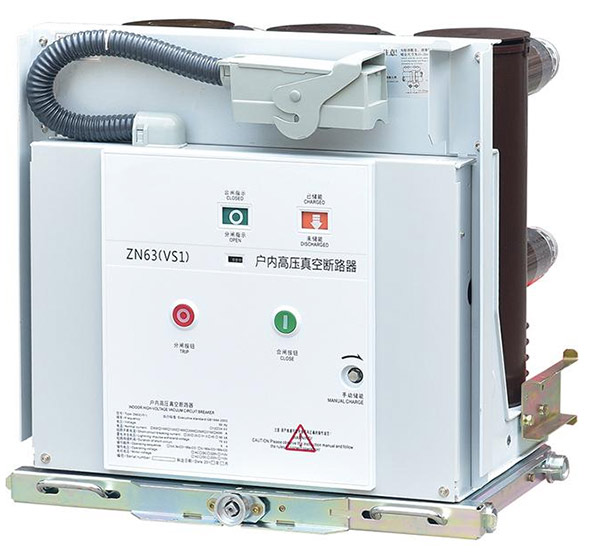

เบรกเกอร์ในร่ม

โดยทั่วไปเบรกเกอร์ในอาคารจะติดตั้งภายในตู้สวิตช์เกียร์หรือห้องไฟฟ้า สภาพแวดล้อมโดยรอบอาจได้รับการควบคุมมากขึ้น ช่วยให้มีฉนวนขนาดกะทัดรัดและการจัดเรียงตู้

การออกแบบภายในอาคารมักปรากฏเป็นหน่วยที่สามารถถอดออกได้หรือการติดตั้งแบบคงที่ภายในสวิตช์เกียร์ที่หุ้มด้วยโลหะ การจัดเรียงที่แน่นอนขึ้นอยู่กับสถาปัตยกรรมแผง

เบรกเกอร์กลางแจ้ง

อุปกรณ์กลางแจ้งต้องทนต่อฝน ความชื้น อุณหภูมิที่เปลี่ยนแปลง แสงแดด มลภาวะ ฝุ่น ลม และความเครียดจากสิ่งแวดล้อมอื่นๆ

ผลิตภัณฑ์กลางแจ้งจึงต้องมีการปิดผนึกตู้ที่เหมาะสม ฉนวนภายนอก การเลือกใช้วัสดุ การป้องกันพื้นผิว และกลไกการทนต่อสภาพอากาศ

ฉนวนคอมโพสิต

เบรกเกอร์กลางแจ้งอาจใช้วัสดุฉนวนคอมโพสิต เช่น ยางซิลิโคนหรือส่วนประกอบที่ใช้อีพอกซี ทั้งนี้ขึ้นอยู่กับสถาปัตยกรรมของผลิตภัณฑ์ วัสดุเหล่านี้สามารถรองรับประสิทธิภาพของฉนวนภายใต้สภาวะแวดล้อมที่เปลี่ยนแปลงได้เมื่อออกแบบอย่างถูกต้อง

การติดตั้งแบบติดเสา

เบรกเกอร์กระจายแสงกลางแจ้งบางตัวได้รับการออกแบบสำหรับการติดตั้งเสา การกำหนดค่านี้ช่วยลดความซับซ้อนในการรวมเข้ากับเครือข่ายการกระจายค่าใช้จ่ายและช่วยให้อุปกรณ์สวิตชิ่งใช้พื้นที่ที่ค่อนข้างเล็ก

การติดตั้งสถานีย่อย

เบรกเกอร์สถานีย่อยอาจติดตั้งบนโครงสร้างหรือภายในชุดสวิตช์เกียร์กลางแจ้ง การเชื่อมต่อกับบัสบาร์ หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า อุปกรณ์ป้องกันไฟกระชาก และระบบสายดิน จำเป็นต้องได้รับการประสานงาน

ปัจจัยด้านสิ่งแวดล้อม

อุณหภูมิ ระดับความสูง มลภาวะ ความชื้น การสัมผัสกับเกลือ และรังสีอัลตราไวโอเลต ล้วนส่งผลต่อการเลือกอุปกรณ์

ตัวอย่างเช่น ระดับความสูงอาจส่งผลต่อประสิทธิภาพไดอิเล็กตริกของฉนวนอากาศ ในขณะที่มลภาวะที่รุนแรงอาจส่งผลต่อพื้นผิวฉนวนภายนอก สภาพแวดล้อมชายฝั่งสามารถเพิ่มการสัมผัสการกัดกร่อน โดยเฉพาะบริเวณโครงสร้างโลหะและจุดเชื่อมต่อ

ภายในอาคารไม่ได้หมายความว่าไม่ต้องบำรุงรักษา

อุปกรณ์ภายในอาคารได้รับการปกป้องจากสภาพอากาศโดยตรง แต่ฝุ่น การควบแน่น อุณหภูมิที่หมุนเวียน และการสึกหรอทางกลยังคงส่งผลต่อกลไกและการเชื่อมต่อทางไฟฟ้า

ดังนั้นควรประเมินการคุ้มครองสิ่งแวดล้อมตามความเป็นจริง แทนที่จะคิดว่าอุปกรณ์ภายในอาคารทำงานในสภาวะที่เหมาะสม

เบรกเกอร์ทำงานอย่างไรกับรีเลย์ป้องกันและเซ็นเซอร์?

เซอร์กิตเบรกเกอร์ไม่ค่อยทำงานโดยลำพัง โดยปกติการดำเนินการตัดการทำงานและการปิดจะประสานงานกับระบบป้องกันที่ตรวจวัดสภาพไฟฟ้าและกำหนดเวลาที่จำเป็นต้องดำเนินการเปลี่ยน

หม้อแปลงกระแส

หม้อแปลงกระแสจะให้ข้อมูลกระแสที่ปรับขนาดให้กับรีเลย์และมิเตอร์ป้องกัน อัตราส่วนและลักษณะความแม่นยำต้องตรงกับรูปแบบการป้องกัน

หม้อแปลงกระแสและเบรกเกอร์เป็นส่วนหนึ่งของห่วงโซ่การแก้ไขข้อบกพร่องเดียวกัน หากการกำหนดค่า CT หรือการเดินสายไม่ถูกต้อง รีเลย์อาจไม่รับสัญญาณที่คาดหวัง

หม้อแปลงแรงดันไฟฟ้า

หม้อแปลงแรงดันไฟฟ้าสามารถให้ข้อมูลแรงดันไฟฟ้าสำหรับการป้องกัน การวัดแสง การซิงโครไนซ์ และการควบคุม รีเลย์สามารถใช้แรงดันไฟฟ้าร่วมกับกระแสไฟฟ้าเพื่อกำหนดสภาพไฟฟ้าของเครือข่าย ทั้งนี้ขึ้นอยู่กับฟังก์ชันการป้องกัน

รีเลย์ป้องกัน

รีเลย์ป้องกันจะประเมินการวัดทางไฟฟ้าอย่างต่อเนื่อง ฟังก์ชันต่างๆ อาจรวมถึงกระแสเกิน ข้อผิดพลาดของดิน แรงดันตก แรงดันไฟเกิน การป้องกันทิศทาง การป้องกันมอเตอร์ การป้องกันหม้อแปลง หรือฟังก์ชันพิเศษอื่นๆ ทั้งนี้ขึ้นอยู่กับการใช้งาน

วงจรการเดินทาง

เมื่อรีเลย์พิจารณาว่าเบรกเกอร์ควรเปิด จะส่งคำสั่งทริปผ่านวงจรควบคุม ทริปคอยล์กระตุ้นกลไก ซึ่งจะแยกหน้าสัมผัสออกจากกัน

การควบคุมการปิด

มีการควบคุมการปิดด้วย ระบบอาจรวมถึงการควบคุมการปิดในพื้นที่และระยะไกล อินเตอร์ล็อคทางไฟฟ้า ฟังก์ชันการซิงโครไนซ์ และสัญญาณอนุญาต

ประสาน

การประสานเป็นคุณลักษณะด้านความปลอดภัยที่สำคัญ อินเตอร์ล็อคทางกลหรือไฟฟ้าสามารถป้องกันการกระทำที่เลือกได้เมื่ออุปกรณ์อยู่ในสถานะที่ไม่เหมาะสม

ตัวอย่างเช่น เบรกเกอร์แบบถอนได้อาจไม่ได้รับอนุญาตให้เคลื่อนที่ระหว่างตำแหน่งในขณะที่ปิดอยู่ สวิตช์สายดินอาจถูกป้องกันไม่ให้ทำงานในขณะที่วงจรหลักถูกจ่ายไฟ ขึ้นอยู่กับสถาปัตยกรรมของระบบ

การตรวจสอบระยะไกล

การติดตั้งระบบไฟฟ้าสมัยใหม่ใช้การสื่อสารแบบดิจิทัลมากขึ้นในการตรวจสอบตำแหน่งเบรกเกอร์ สถานะการตัดการทำงาน สภาพกลไก และพารามิเตอร์อื่นๆ

ข้อมูลระยะไกลสามารถปรับปรุงความตระหนักในการปฏิบัติงานได้ แต่การตรวจสอบแบบดิจิทัลไม่ได้แทนที่ขั้นตอนความปลอดภัยในท้องถิ่นที่ถูกต้อง ทีมบำรุงรักษายังคงต้องการการแยก การตรวจสอบ การต่อสายดิน และหลักปฏิบัติในการทำงานที่กำหนดไว้

ข้อผิดพลาดทั่วไปในการเลือกและการติดตั้งควรหลีกเลี่ยงอะไรบ้าง

ปัญหาเบรกเกอร์หลายอย่างสามารถตรวจสอบย้อนกลับไปที่ข้อกำหนดเฉพาะที่ไม่สมบูรณ์หรือข้อสันนิษฐานในการติดตั้ง ข้อผิดพลาดที่สำคัญที่สุดเกิดขึ้นเมื่อวิศวกรถือว่าเบรกเกอร์เป็นส่วนประกอบที่แยกได้ แทนที่จะเป็นส่วนหนึ่งของระบบป้องกันและจำหน่ายที่สมบูรณ์

• การเลือกตามแรงดันไฟฟ้าเท่านั้น:กระแสไฟฟ้าที่ได้รับการจัดอันดับ ความสามารถในการเกิดข้อผิดพลาด ฉนวน กลไกการทำงาน และสภาพแวดล้อมยังต้องสอดคล้องกันด้วย
• ละเว้นการคำนวณการลัดวงจร:ควรสร้างกระแสไฟลัดที่มีอยู่ก่อนที่จะสรุประดับเบรกเกอร์
• ละเลยการประสานงานการป้องกัน:การตั้งค่ารีเลย์และประสิทธิภาพของเบรกเกอร์ต้องรองรับการเลือกที่ต้องการ
• ประเมินพื้นที่สายเคเบิลต่ำเกินไป:การสิ้นสุดสายเคเบิลและรัศมีการโค้งงออาจส่งผลต่อการจัดเรียงสวิตช์เกียร์ในทางปฏิบัติ
• มองเห็นแรงดันไฟฟ้าควบคุม:วงจรตัดและปิดต้องใช้กำลังไฟเสริมที่เหมาะสม
• ละเว้นการเชื่อมต่อ:ควรตรวจสอบลำดับการทำงานกับสถาปัตยกรรมสวิตช์เกียร์ที่สมบูรณ์
• ข้ามการวางแผนการบำรุงรักษา:กลไก ขั้วต่อ วงจรควบคุม และสวิตช์เกียร์โดยรอบยังคงต้องมีการตรวจสอบ
• การใช้เอกสารที่ไม่สมบูรณ์:แบบร่าง แผนภาพการเดินสายไฟ ข้อมูลป้ายชื่อ และบันทึกการทดสอบควรอธิบายการกำหนดค่าเดียวกัน

ปัญหา "คะแนนสูงสุดย่อมดีกว่าเสมอ"

การให้คะแนนที่สูงกว่าไม่ใช่ตัวเลือกทางวิศวกรรมที่ถูกต้องโดยอัตโนมัติ เบรกเกอร์ยังคงต้องพอดีกับสวิตช์เกียร์ทางกายภาพ การจัดสายเคเบิล ระบบป้องกัน แรงดันไฟฟ้าควบคุม และสภาพแวดล้อมการติดตั้ง

การเลือกควรเป็นไปตามข้อกำหนดที่คำนวณได้และระยะขอบการออกแบบที่เกี่ยวข้อง

ปัญหา “สุญญากาศหมายถึงไม่ต้องบำรุงรักษา”

เครื่องขัดขวางสุญญากาศถูกปิดผนึกไว้ แต่เบรกเกอร์มีส่วนประกอบทางกลและไฟฟ้าที่อาจสึกหรอได้ สปริง แบริ่ง ตัวต่อ สวิตช์เสริม วงจรทริป ขั้วต่อ และขั้วต่อควบคุม ล้วนยังคงเป็นจุดบำรุงรักษาที่เกี่ยวข้อง

ปัญหา "เบรกเกอร์ตัวเดียวกันทุกที่"

ห้องอุตสาหกรรมในร่มที่สะอาดและสถานีย่อยกลางแจ้งริมชายฝั่งแสดงถึงสภาพแวดล้อมที่แตกต่างกันมาก โครงสร้างทางกายภาพที่เหมือนกันไม่ควรถูกถือว่าโดยอัตโนมัติเพื่อให้เหมาะกับทั้งสองอย่าง

ปัญหา "การติดตั้งในภายหลัง"

จำเป็นต้องพิจารณาการติดตั้งเบรกเกอร์ การสิ้นสุดสายเคเบิล การเดินสายควบคุม อินเตอร์ล็อค และขนาดของตู้ในระหว่างการออกแบบสวิตช์เกียร์ การปรับปรุงรายละเอียดเหล่านี้หลังการผลิตอาจเป็นเรื่องยาก

ปัญหา “เอกสารครั้งเดียว”

การเปลี่ยนแปลงที่เกิดขึ้นระหว่างโครงการควรสะท้อนให้เห็นอย่างสม่ำเสมอในแผนภาพบรรทัดเดียว ภาพวาดแผง แผนผังสายไฟ การตั้งค่าการป้องกัน รายการวัสดุ และเอกสารการทดสอบการใช้งาน

ข้อกำหนดทางเทคนิคระดับมืออาชีพควรรวมอะไรบ้าง

ข้อกำหนดระดับมืออาชีพควรให้ข้อมูลแก่วิศวกรและทีมจัดซื้ออย่างเพียงพอในการเลือกเบรกเกอร์ที่ถูกต้องก่อนที่อุปกรณ์จะถึงการผลิตหรือการติดตั้ง

เริ่มต้นด้วยไดอะแกรมบรรทัดเดียว

แผนภาพบรรทัดเดียวกำหนดตำแหน่งของเบรกเกอร์ในเครือข่ายไฟฟ้า โดยจะแสดงอุปกรณ์ป้อนเข้าและออก หม้อแปลง มอเตอร์ เครื่องกำเนิดไฟฟ้า บัสบาร์ โซนป้องกัน และองค์ประกอบหลักอื่นๆ

ข้อมูลจำเพาะของเบรกเกอร์ควรได้รับการพัฒนาจากบริบททางไฟฟ้านี้

กำหนดตำแหน่งเบรกเกอร์

ข้อมูลจำเพาะควรระบุว่าเบรกเกอร์ได้รับการแก้ไขหรือถอนออกได้ และอธิบายตำแหน่งที่เกี่ยวข้องและข้อกำหนดการประสาน

กำหนดการเชื่อมต่อหลัก

รูปทรงการเชื่อมต่อมีความสำคัญอย่างยิ่งสำหรับการรวมสวิตช์เกียร์ ระยะห่างของบัสบาร์ การสิ้นสุดสายเคเบิล การวางแนวขั้วต่อ และการจัดเรียงเฟสควรสอดคล้องกับการออกแบบแผง

กำหนดฟังก์ชันเสริม

หน้าสัมผัสเสริม ทริปคอยล์ คอยล์ปิด การปล่อยแรงดันตก ผู้ควบคุมมอเตอร์ ตัวบ่งชี้ทางกล และอินเทอร์เฟซการควบคุมระยะไกล ควรแสดงรายการไว้อย่างชัดเจนหากทำได้

กำหนดข้อกำหนดการป้องกัน

ข้อกำหนดการป้องกันควรระบุฟังก์ชันรีเลย์ที่ต้องการ อัตราส่วน CT อินพุตแรงดันไฟฟ้าถ้ามี ตรรกะการเดินทาง อินเตอร์ล็อค และอินเทอร์เฟซการสื่อสาร

กำหนดข้อกำหนดด้านสิ่งแวดล้อม

โครงการควรระบุว่าเบรกเกอร์จะทำงานภายในอาคารหรือกลางแจ้ง และให้ข้อมูลอุณหภูมิ ระดับความสูง ความชื้น มลพิษ แผ่นดินไหว และการกัดกร่อนที่เกี่ยวข้องตามความเหมาะสม

กำหนดข้อกำหนดการทดสอบ

เอกสารทางเทคนิคควรระบุมาตรฐานที่เกี่ยวข้อง การทดสอบตามปกติ ความคาดหวังในการทดสอบประเภท ข้อกำหนดในการตรวจสอบ และขั้นตอนการทดสอบการใช้งาน

1. กำหนดระบบไฟฟ้า:กำหนดแรงดันไฟฟ้า ความถี่ การกำหนดค่าเครือข่าย และการจัดเตรียมสายดิน
2. คำนวณเงื่อนไขข้อบกพร่องของระบบ:กำหนดกระแสลัดวงจรที่มีอยู่ที่ตำแหน่งเบรกเกอร์
3. กำหนดโหลดต่อเนื่อง:กำหนดสภาวะการทำงานในปัจจุบันและที่คาดไว้
4. เลือกสถาปัตยกรรมการหยุดชะงัก:ยืนยันเทคโนโลยีสุญญากาศและการกำหนดค่าเบรกเกอร์ที่เหมาะสม
5. กำหนดกลไกการทำงาน:ระบุการจัดเรียงสปริงหรือแม่เหล็กไฟฟ้าที่ต้องการและลำดับการทำงาน
6. กำหนดการป้องกัน:พิกัด CT, อินพุตแรงดันไฟฟ้า, รีเลย์, วงจรทริป และอินเตอร์ล็อค
7. กำหนดการติดตั้งฟิสิคัล:ยืนยันโครงสร้างแบบคงที่หรือแบบถอดได้ เทอร์มินัล ขนาด และอินเทอร์เฟซสายเคเบิล
8. ตรวจสอบเงื่อนไขของไซต์:ยืนยันอุณหภูมิ ความชื้น ระดับความสูง มลภาวะ การกัดกร่อน และการสัมผัสกับสิ่งแวดล้อม
9. กำหนดการทดสอบ:ยืนยันการทดสอบตามปกติ ประเภท โรงงาน ไซต์งาน และการทดสอบการใช้งาน
10. เอกสารการควบคุม:ตรวจสอบให้แน่ใจว่าแบบร่าง การตั้งค่า ข้อมูลจำเพาะ และใบรับรองทั้งหมดอธิบายการกำหนดค่าสุดท้ายที่เหมือนกัน

ผู้ซื้อควรขออะไรก่อนอนุมัติ?

• การเขียนแบบการจัดเรียงทั่วไป:ยืนยันขนาดโดยรวม การติดตั้ง ตำแหน่งขั้วต่อ และระยะห่างในการซ่อมบำรุง
• แผนผังไฟฟ้า:ยืนยันการเดินทาง ปิด เสริม อินเตอร์ล็อค และวงจรควบคุม
• ข้อมูลแผ่นป้าย:ตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า ความถี่ ความสามารถในการขัดจังหวะ และคุณลักษณะพิกัดที่เกี่ยวข้อง
• อินเตอร์เฟซการป้องกัน:ตรวจสอบ CT, VT, รีเลย์, ทริป และอินเทอร์เฟซการสื่อสาร
• เอกสารการทดสอบ:ยืนยันขอบเขตของบันทึกการทดสอบตามปกติและประเภทที่ใช้กับการออกแบบที่ให้มา
• ข้อมูลการติดตั้ง:ยืนยันข้อกำหนดในการยก การขนส่ง การเชื่อมต่อ การทดสอบการใช้งาน และการบำรุงรักษา

ข้อกำหนดทางเทคนิคโดยละเอียดช่วยลดความคลุมเครือระหว่างทีมวิศวกรรม การจัดซื้อ การผลิต การทดสอบการใช้งาน และการบำรุงรักษา นอกจากนี้ยังช่วยป้องกันการเปลี่ยนแปลงในระยะหลังที่เกิดจากข้อมูลอินเทอร์เฟซที่ขาดหายไป
