ซื้อหม้อแปลงกระแสตู้เป่าลมในประเทศจีน

ที่หม้อแปลงกระแสตู้เป่าลมเป็นอุปกรณ์วัดและป้องกันกระแสไฟฟ้าที่ออกแบบมาสำหรับระบบสวิตช์เกียร์แบบหุ้มฉนวนแก๊ส เช่น C-GIS โดยจะวัดกระแสปฐมภูมิและส่งสัญญาณที่แม่นยำสำหรับการวัดแสงและการป้องกันรีเลย์ภายในตู้สวิตช์เกียร์ขนาดกะทัดรัดมาวิลซัพพลายเออร์มืออาชีพมอบหม้อแปลงกระแสไฟตู้เป่าลมคุณภาพที่มีอยู่ในสต็อก

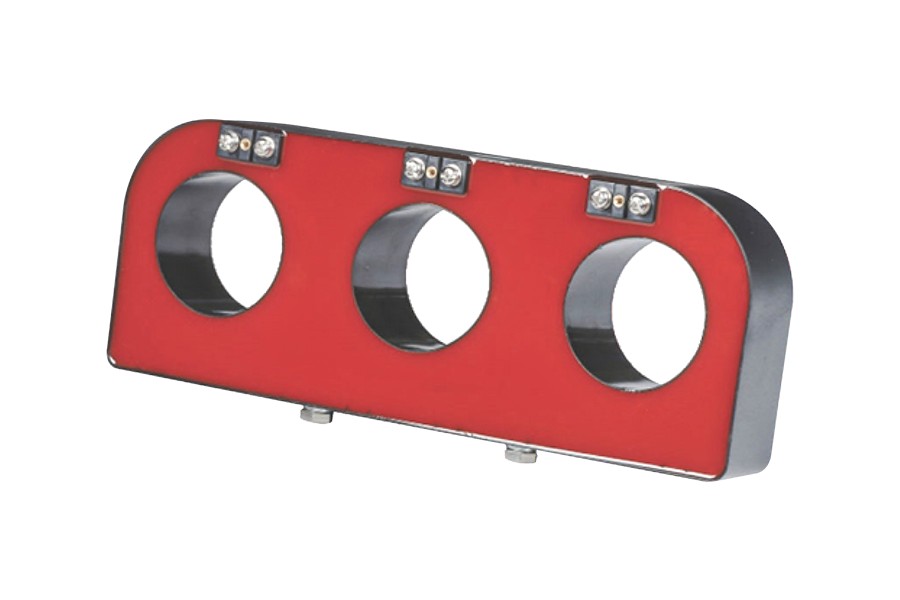

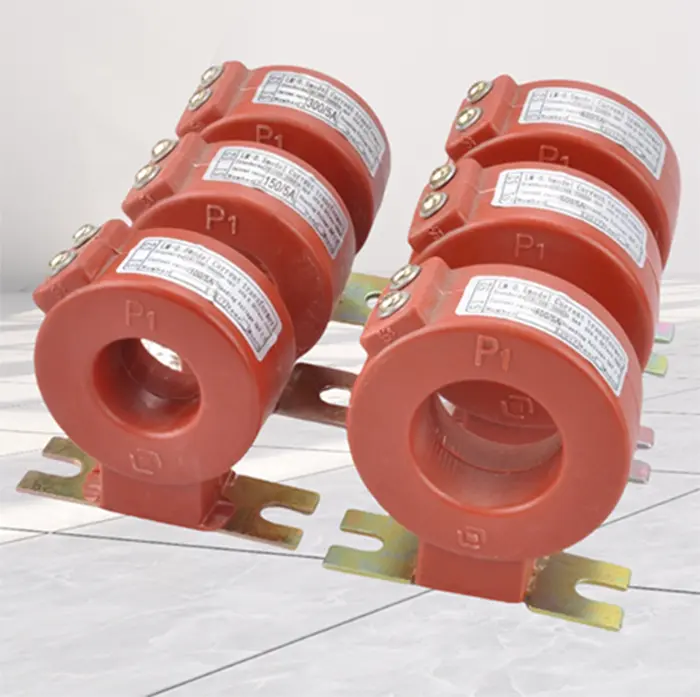

หม้อแปลงกระแสตู้เป่าลมคืออะไร?

มีการติดตั้งหม้อแปลงกระแสตู้แบบเป่าลมภายในตู้สวิตช์เกียร์ที่หุ้มด้วยแก๊สซึ่งสื่อฉนวนอาจเป็นซัลเฟอร์เฮกซาฟลูออไรด์ (SF₆) หรืออากาศแห้ง โดยจะแปลงกระแสไฟปฐมภูมิสูงให้เป็นกระแสไฟทุติยภูมิมาตรฐาน โดยปกติคือ 5A หรือ 1A ซึ่งสามารถใช้งานได้อย่างปลอดภัยโดยมิเตอร์ รีเลย์ และอุปกรณ์ป้องกัน

เนื่องจากหม้อแปลงได้รับการออกแบบสำหรับโครงสร้างสวิตช์เกียร์ C-GIS โดยทั่วไปจะติดตั้งอยู่รอบๆ ทางเข้าสายเคเบิลหรือตัวนำทางออก ขนาดกะทัดรัดทำให้สามารถใส่เข้าไปในช่องสวิตช์เกียร์แบบปิดผนึกได้ในขณะที่ยังคงประสิทธิภาพของฉนวนที่มั่นคง

ลักษณะโครงสร้าง

มาวิล เป็นโรงงานมืออาชีพที่ผลิตหม้อแปลงกระแสตู้เป่าลมอุปกรณ์มุ่งเน้นไปที่ความน่าเชื่อถือของโครงสร้างและความเข้ากันได้ในการติดตั้ง

1. โครงสร้างการหล่ออีพอกซีเรซิน

แกนเหล็กและขดลวดทุติยภูมิถูกห่อหุ้มด้วยอีพอกซีเรซิน ทำให้เกิดเป็นตัวเครื่องที่ปิดผนึกและหน่วงไฟ

2. การออกแบบการติดตั้งที่กะทัดรัด

ขนาดเล็กและน้ำหนักเบาทำให้สามารถติดตั้งได้โดยตรงบนวงจรเคเบิลหรือบัสบาร์ภายในตู้เป่าลม

3. ตัวนำหลักที่ปิดสนิท

ตัวนำหลักมักจะถูกปิดอยู่ภายในตัวเรือนสแตนเลสหรือหุ้มฉนวนเพื่อรักษาความสมบูรณ์ของฉนวน

4. การออกแบบความเย็นตามธรรมชาติ

ฉนวนในตัวและการกระจายความร้อนทำให้หม้อแปลงสามารถทำงานได้โดยไม่ต้องใช้อุปกรณ์ระบายความร้อนเพิ่มเติม

พารามิเตอร์ทางเทคนิคที่สำคัญ

จัดอันดับกระแสหลัก

ช่วงทั่วไปได้แก่ 20A ถึง 600A ขึ้นอยู่กับข้อกำหนดของเครือข่ายการกระจาย

จัดอันดับกระแสทุติยภูมิ

เอาต์พุตมาตรฐานคือ 5A หรือ 1A สำหรับอุปกรณ์การวัดและการป้องกัน

ระดับความแม่นยำ

การผสมโดยทั่วไปได้แก่ 0.5 / 10P ซึ่งรองรับทั้งฟังก์ชันการวัดแสงและการป้องกันรีเลย์

จัดอันดับความถี่

หน่วยส่วนใหญ่ทำงานที่ 50Hz หรือ 60Hz

ระดับฉนวน

ระดับฉนวนโดยทั่วไปคือ 12/42/75kV เหมาะสำหรับการใช้งานสวิตช์เกียร์แรงดันปานกลาง

การปรับตัวด้านสิ่งแวดล้อม

หม้อแปลงกระแสตู้แบบเป่าลมได้รับการออกแบบมาเพื่อการทำงานในสภาพแวดล้อมสวิตช์เกียร์แบบปิดที่อาจเผชิญกับสภาวะที่ท้าทาย

ช่วงอุณหภูมิ

อุณหภูมิในการทำงานโดยทั่วไปอยู่ในช่วงตั้งแต่ −5°C ถึง +45°C

ความต้านทานต่อมลภาวะ

ฉนวนปิดสนิทช่วยลดอิทธิพลของฝุ่น ความชื้น และการปนเปื้อน

ปฏิบัติการบนที่สูง

การออกแบบหลายแบบรองรับการติดตั้งในพื้นที่สูงถึง 3,000 เมตรเหนือระดับน้ำทะเล

ความเข้ากันได้ของฉนวนก๊าซ

การออกแบบใหม่บางแบบใช้อากาศแห้งแทน SF₆ เป็นสื่อฉนวนเพื่อลดผลกระทบต่อสิ่งแวดล้อม

การใช้งานทั่วไป

ซัพพลายเออร์จีนที่เชื่อถือได้ของอุปกรณ์หม้อแปลงกระแสตู้เป่าลมนำเสนอผลิตภัณฑ์ที่ใช้ในภาคการจ่ายพลังงานหลายภาคส่วน

การใช้งานทั่วไปได้แก่:

ระบบไฟฟ้าขนส่งทางรางในเมือง

เครือข่ายการจัดจำหน่ายอุตสาหกรรม

โรงงานโลหะวิทยาและปิโตรเคมี

สถานีไฟฟ้าแรงสูงปานกลาง

โครงสร้างพื้นฐานโครงข่ายไฟฟ้าระดับสูง
