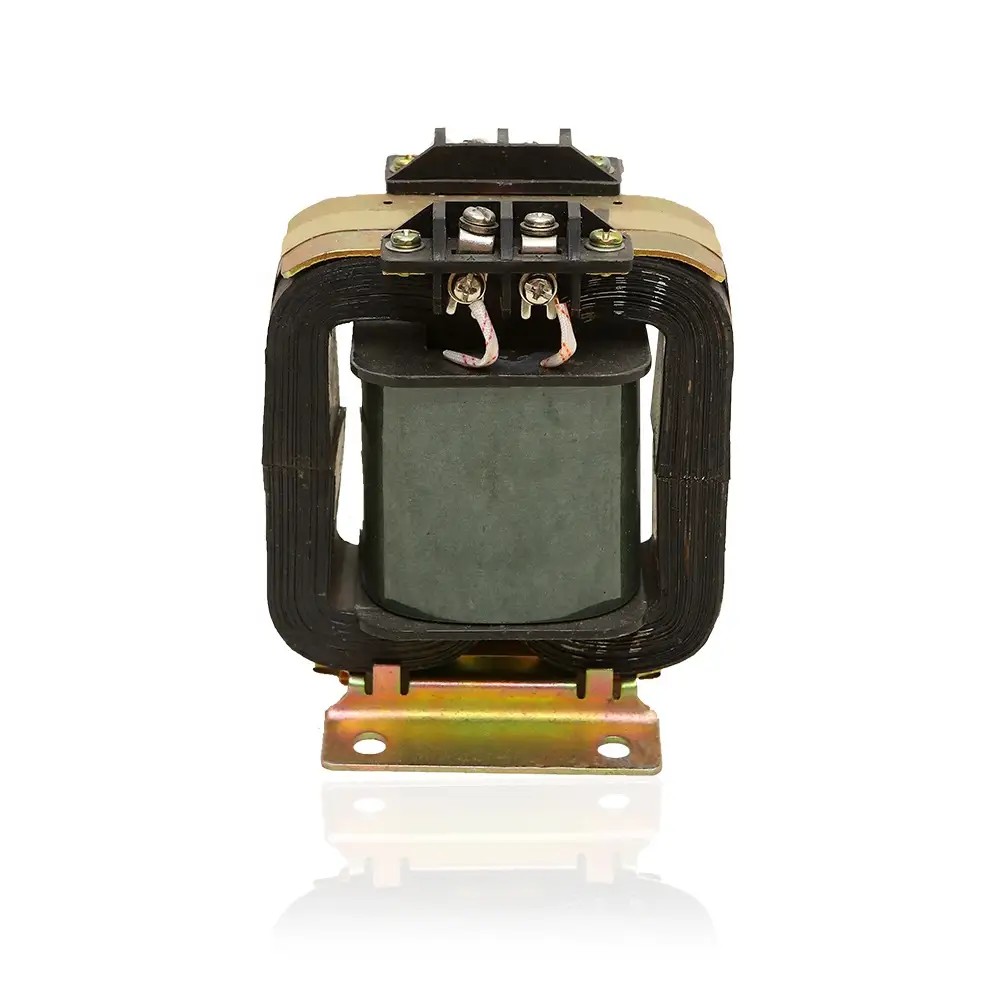

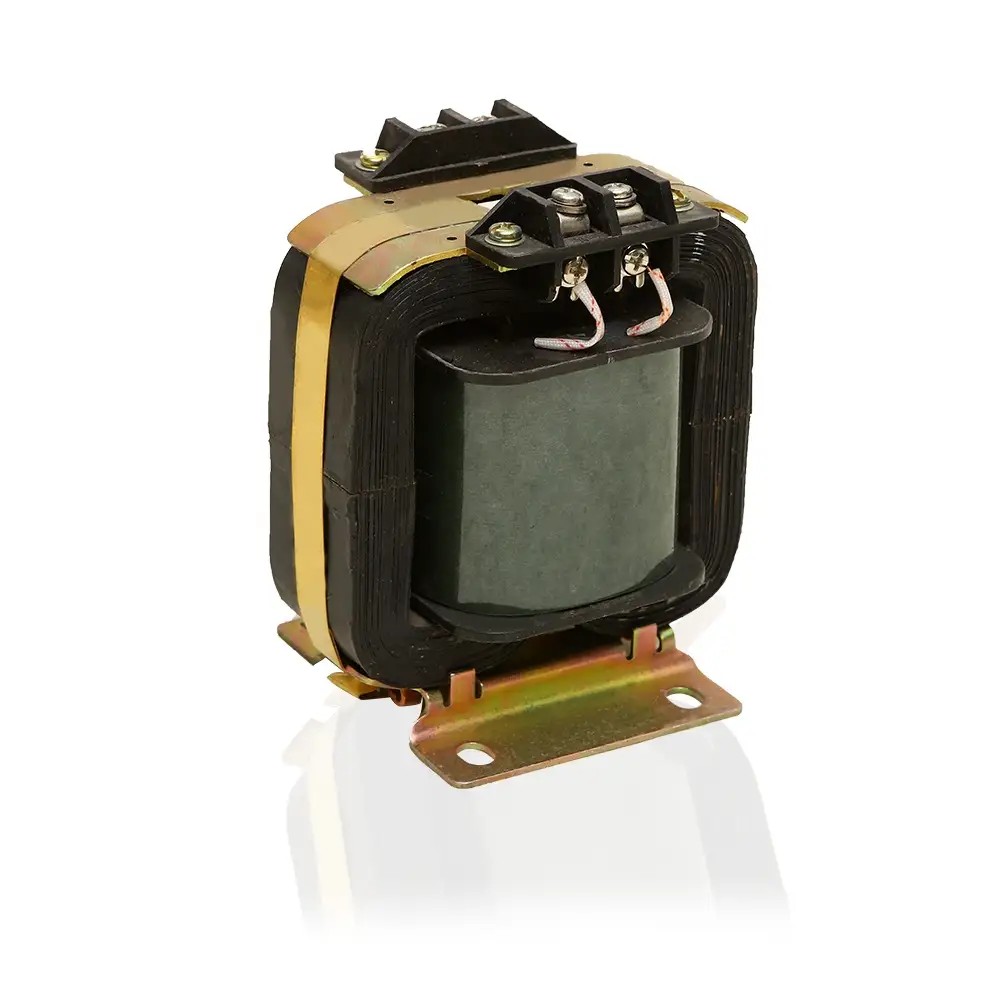

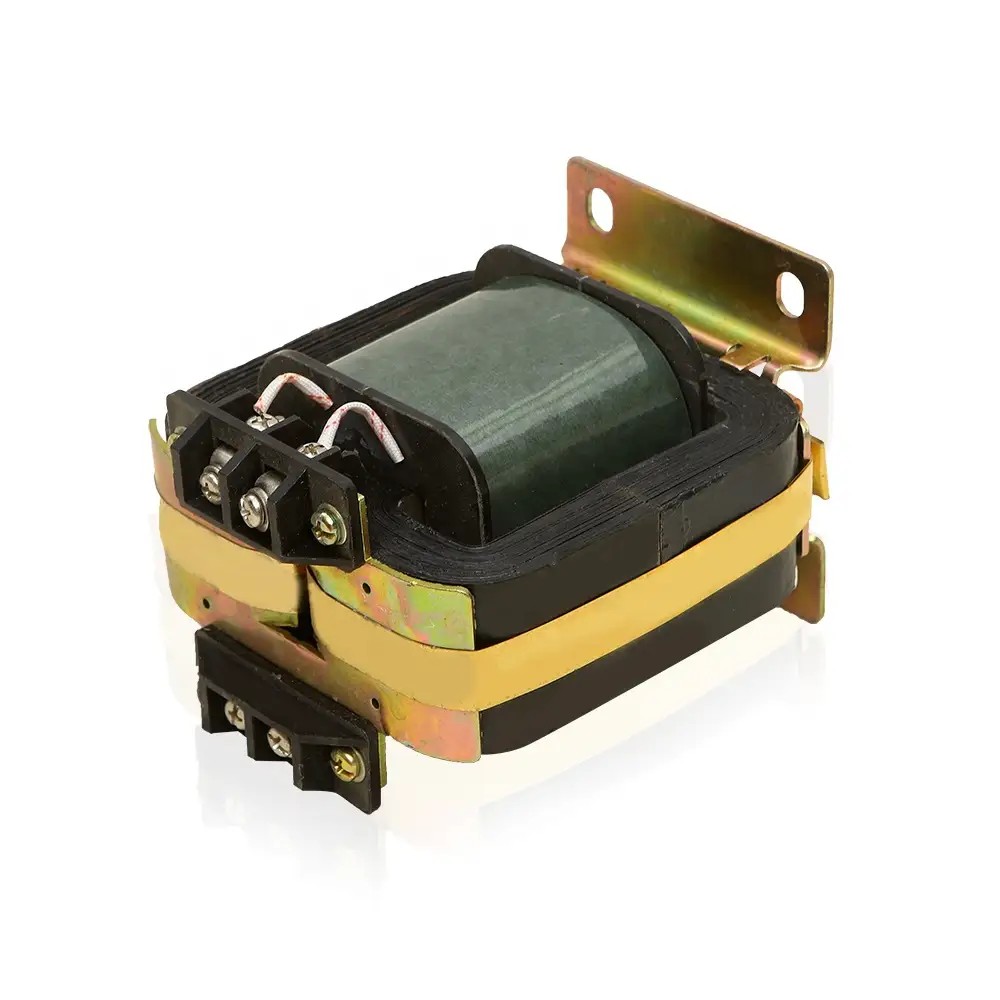

ในฐานะผู้ผลิตมืออาชีพในจีน Comewill ขอนำเสนอหม้อแปลงแรงดันไฟฟ้า JJDG4-0.5 ซึ่งออกแบบมาเพื่อการวัดแรงดันไฟฟ้า การวัดพลังงาน และการป้องกันรีเลย์ที่แม่นยำ สร้างด้วยเฟรมเทอร์โมเซตติงฟีนอลิกที่ทนทานและแกนเหล็กซิลิกอนคุณภาพสูง เป็นไปตามมาตรฐาน GB1207 และ IEC60044-2
โครงสร้างที่ทนทาน: โครงพลาสติกฟีนอลิกเทอร์โมเซตติงที่แข็งแกร่ง จับคู่กับแกนเหล็กซิลิกอนรีดเย็นคุณภาพสูง โครงสร้างที่แข็งแกร่งนี้มอบฟังก์ชันที่ต้องมีสามประการสำหรับความต้องการในการจัดซื้อของเรา: การวัดแรงดันไฟฟ้าเฉพาะจุด การวัดพลังงานที่เชื่อถือได้ และการป้องกันรีเลย์ที่สม่ำเสมอ ทั้งหมดนี้มีความสำคัญต่อการรักษาโครงสร้างพื้นฐานของระบบไฟฟ้าให้ทำงานได้อย่างราบรื่น โดยจะทำเครื่องหมายในช่องทั้งหมดสำหรับทั้งมาตรฐาน GB1207 ในประเทศและมาตรฐานสากล IEC60044-2:2003 ซึ่งเป็นไปตามคุณภาพที่เข้มงวดและแถบการปฏิบัติตามข้อกำหนดที่บริษัทของเรากำหนดไว้สำหรับโครงการจัดซื้อจัดจ้าง
สร้างขึ้นโดยคำนึงถึงลำดับความสำคัญในการจัดซื้อหลักของเรา — ความถูกต้อง ความปลอดภัย และอายุการใช้งานที่ยาวนาน — หม้อแปลงแรงดันไฟฟ้า JDG4-0.5 เหมาะอย่างยิ่งสำหรับความต้องการของเราเมื่อติดตั้งเครื่องมือวัดหรือระบบรีเลย์ป้องกัน การออกแบบที่กะทัดรัดแต่ทนทาน ทนทานต่อการโอเวอร์โหลด และทำงานอย่างต่อเนื่องแม้ในสภาพภายในอาคารที่ยากลำบาก ซึ่งช่วยเพิ่มประสิทธิภาพและความปลอดภัยของระบบไฟฟ้าที่เราปรับใช้โดยตรง ไม่ว่าจะซื้อจำนวนมากหรืออัปเกรดอุปกรณ์ตามเป้าหมาย หม้อแปลงไฟฟ้านี้พิสูจน์แล้วว่าเป็นตัวเลือกที่น่าเชื่อถือและคุ้มค่า ซึ่งสอดคล้องกับข้อกำหนดด้านคุณภาพการจัดซื้อจัดจ้างของบริษัทเราและความต้องการด้านการทำงานได้อย่างสมบูรณ์แบบ
| พิมพ์ | อัตราส่วน(กิโลโวลต์) | ระดับ | เอาต์พุตพิกัดสัมพัทธ์ (VA) | เอาท์พุทขีดจำกัดรอง(VA) | ระดับฉนวนจัดอันดับ (kv) | น้ำหนัก(กก.) |
| JDG4-0.5 | 360/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | 5 |
| 380/100 | 0.2(0.5) | 10(15) | 150 | |||
| 400/100 | 0.2(0.5) | 10(15) | 150 | |||
| 500/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-0.72 | 630/100 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 690/100 | 0.2(0.5) | 10(15) | 150 | |||
| 800/100 | 0.2(0.5) | 10(15) | 150 | |||
| JDG4-1.2 | 1140/100 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-0.72 | 690/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 0.72/3 | |
| 800/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | |||
| เจดีจี4-1 | 950/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | 1.2/3 | |
| JDG4-1.2 | 1140/√3/100/√3 | 0.2(0.5) | 10(15) | 150 | ||
| หมายเหตุ: หากพารามิเตอร์ที่ผู้ใช้ร้องขอเกินช่วงที่ระบุไว้ในตารางด้านบน พารามิเตอร์เหล่านั้นอาจถูกกำหนดผ่านการปรึกษาหารือกับบริษัทของเรา | ||||||

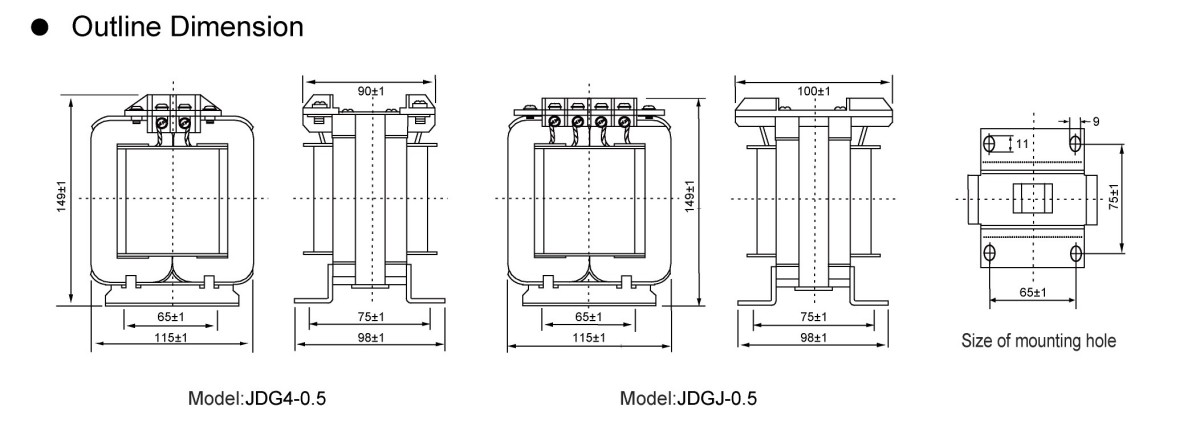

JDG4-0.5 ขนาดหม้อแปลงไฟฟ้าแรงต่ำในร่มของการติดตั้ง

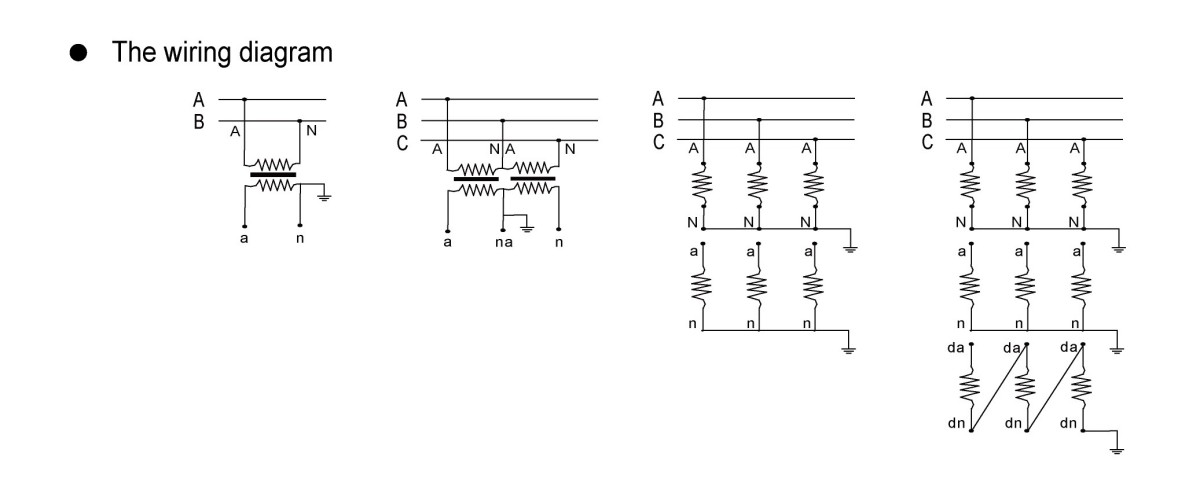

เมื่อเลือกและจัดหาหม้อแปลงแรงดันไฟฟ้า (PT) จากโรงงานของเรา รูปแบบการเชื่อมต่อเฉพาะทางสามแบบมีความโดดเด่นในด้านการใช้งานจริงทางวิศวกรรม โดยแต่ละแบบปรับให้เหมาะกับความต้องการของระบบที่แตกต่างกันและลำดับความสำคัญของการทำงาน เพื่อให้มั่นใจว่าสอดคล้องกับมาตรฐานการจัดซื้อจัดจ้างโครงการ:
1. การเชื่อมต่อแบบมีสายดินแบบดาว (ปปปป)
เฉพาะระบบไฟฟ้าที่มีจุดที่เป็นกลางไม่มีการต่อกราวด์หรือต่อสายดินผ่านคอยล์ป้องกันอาร์ค การเชื่อมต่อนี้กำหนดให้ขั้วต่อที่เป็นกลางของขดลวดปฐมภูมิต้องต่อสายดินโดยตรง มูลค่าการจัดซื้อหลักอยู่ที่ความสามารถในการวัดแรงดันไฟฟ้าจากเฟสสู่กราวด์ได้อย่างแม่นยำ ซึ่งเป็นข้อกำหนดที่ไม่สามารถต่อรองได้สำหรับการตรวจสอบสภาพฉนวนในสถาปัตยกรรมระบบดังกล่าว
2. การเชื่อมต่อเดลต้า V-V ไม่สมบูรณ์
สร้างขึ้นโดยใช้ PT เฟสเดียวสองตัว โครงร่างนี้เชื่อมต่อกับแรงดันไฟฟ้าสาย UAB และ UBC ของโครงข่ายไฟฟ้าเพื่อสร้างโครงสร้างเดลต้าที่ไม่สมบูรณ์ ตัวเลือกที่นำไปใช้ได้จริงสำหรับการจัดซื้อใน 20kV และต่ำกว่าเครือข่ายที่ต่อสายดินแบบคอยล์ปราบปรามแบบไม่มีกราวด์/แบบกราวด์ ทำให้การตรวจจับแรงดันไฟฟ้าระหว่างเฟสเป็นเลิศ ข้อควรพิจารณาในการจัดซื้อจัดจ้างที่สำคัญ: ขาดความสามารถในการวัดแรงดันไฟฟ้าระหว่างเฟสถึงกราวด์ ทำให้ไม่เหมาะสำหรับสถานการณ์ที่ต้องการการตรวจสอบแรงดันไฟฟ้าเต็มรูปแบบ
3. เปิดการเชื่อมต่อเดลต้าหลายขดลวด
สร้างขึ้นโดย PT ขดลวดสามเฟสเฟสเดียวสามตัว การกำหนดค่านี้ใช้สายไฟ YN, yn, d11 หรือ YN, y, d11 โดยที่ขดลวดดาวลำดับที่สองจะต่อสายดินที่เป็นกลางผ่านเฟส B เนื่องจากเป็นตัวเลือกการจัดซื้ออเนกประสงค์ จึงรองรับทุกระดับแรงดันไฟฟ้า โดยเฉพาะระบบ 3~15kV ขดลวดทุติยภูมิมีฟังก์ชันการทำงานแบบคู่ (การวัดแรงดันไฟฟ้าระหว่างเฟสและเฟสถึงกราวด์) ในขณะที่การออกแบบเดลต้าแบบเปิดของขดลวดทุติยภูมิสนับสนุนการเชื่อมต่อกับจอภาพฉนวน รีเลย์เครือข่ายแบบไม่มีกราวด์ หรืออุปกรณ์ป้องกันระบบกราวด์โดยตรง ซึ่งขยายความสามารถในการบังคับใช้ในสถานการณ์การจัดซื้อที่หลากหลาย
