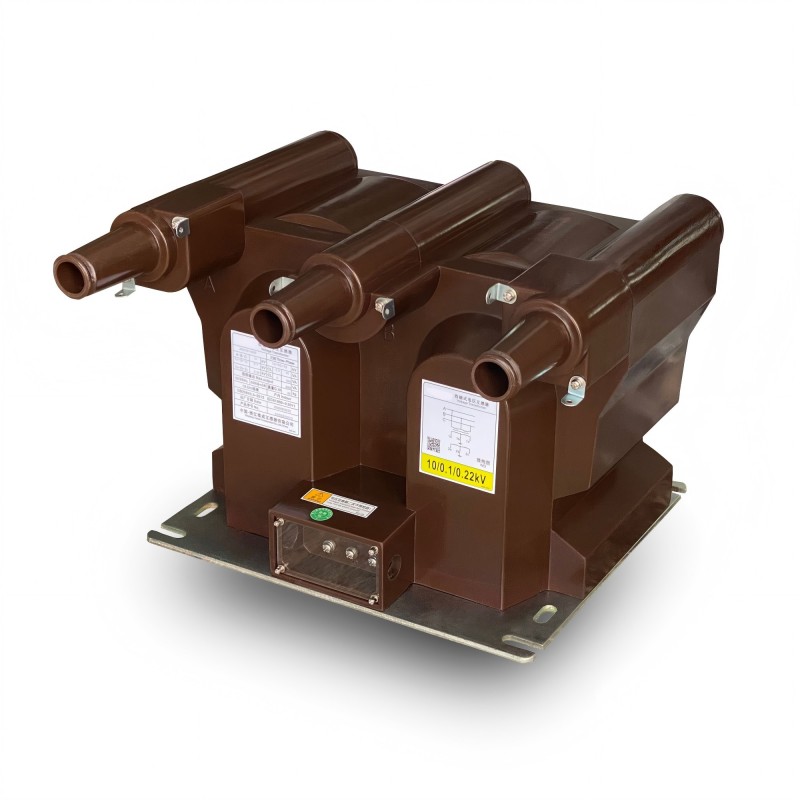

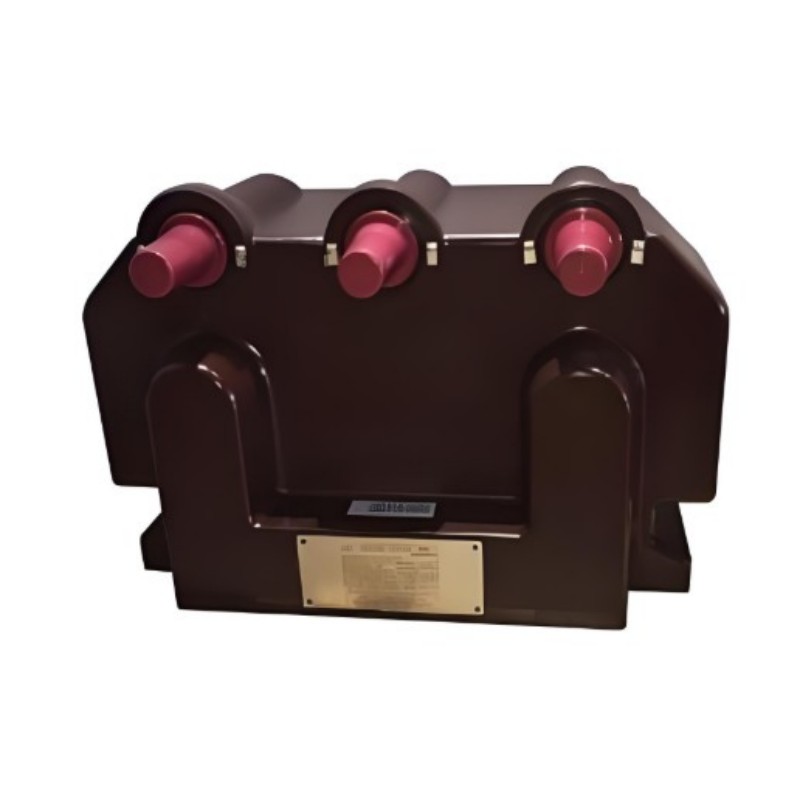

JSZV18-24R หม้อแปลงแรงดันไฟฟ้า

ด้วยประสบการณ์หลายปีในการผลิตหม้อแปลงแรงดันไฟฟ้า JSZV18-24R บริษัท ยินดีต้อนรับ (เหวินโจว) อิเล็คทริค จำกัด สามารถจัดหาหม้อแปลงแรงดันไฟฟ้าในร่มขนาด 0.72-40.5kV ได้หลากหลาย หม้อแปลงไฟฟ้าของเรามีการออกแบบโครงสร้างและสถานการณ์การใช้งานที่ปรับแต่งเป็นพิเศษตามความต้องการของระบบแรงดันไฟฟ้าปานกลาง：

หม้อแปลงไฟฟ้านี้ใช้โครงสร้างฉนวนหล่ออีพอกซีเรซินที่ปิดสนิท ซึ่งพันขดลวดปฐมภูมิ ขดลวดทุติยภูมิ และแกนเหล็กทรงกลมไว้ด้านใน และมีความสามารถในการต้านทานมลภาวะและความชื้นได้โดยตรง ผลิตภัณฑ์ ยังมาพร้อมกับปลั๊กรูปข้อศอกซึ่งไม่เพียงปรับปรุงการปิดผนึกด้านสิ่งแวดล้อม แต่ยังทำให้การติดตั้งง่ายขึ้น และการ อุปกรณ์สายไฟ ในสถานที่ไม่จำเป็นต้องใช้ความพยายามมากนัก

หม้อแปลงแรงดันไฟฟ้า JSZV18-24R คุณภาพได้รับการออกแบบมาเป็นพิเศษสำหรับสถานการณ์ภายในอาคารซึ่งจุดที่เป็นกลางไม่ได้ต่อสายดิน ไม่ว่าจะเป็นการวัดกระแส การคำนวณพลังงานไฟฟ้า หรือการป้องกันรีเลย์ ก็มีประโยชน์อย่างยิ่ง สามารถปรับให้เข้ากับความถี่ 50Hz หรือ 60Hz สามารถทนต่อแรงดันไฟฟ้าของอุปกรณ์สูงถึง 24kV และดำเนินการตรวจสอบแรงดันไฟฟ้าในระบบไฟฟ้าแรงดันปานกลางได้อย่างมีเสถียรภาพและแม่นยำ ตรงตามข้อกำหนดในสถานที่ทำงานโดยสมบูรณ์

พารามิเตอร์ทางเทคนิคหลัก

1. แรงดันไฟฟ้าหลักที่ได้รับการจัดอันดับ: ตัวเลือก 20kV หรือ 22kV เหมาะสำหรับความต้องการแรงดันไฟฟ้าที่แตกต่างกันของระบบแรงดันไฟฟ้าขนาดกลาง
2. แรงดันไฟฟ้ารองที่ได้รับการจัดอันดับ: มีข้อกำหนดสามประการ: 100V, 100/100V และ 100/220V ซึ่งสามารถจับคู่กับสายไฟอุปกรณ์รองที่แตกต่างกัน
3.แรงดันไฟฟ้าของขดลวดแรงดันไฟฟ้าที่เหลือ: ครอบคลุม 100/√ 3V, 110/√ 3V, 115/√ 3V, 120/√ 3V, ตอบสนองความต้องการพิเศษเช่นการป้องกันสายดิน;
4. ตัวประกอบกำลังไฟฟ้า: cos Φ = 0.8 (ฮิสเทรีซิส) สอดคล้องกับลักษณะโหลดของวงจรทุติยภูมิทั่วไป
5.มาตรฐานการดำเนินการ: เป็นไปตาม IEC60044-2:2003 หรือ IEC61869-1&3 โดยมีประสิทธิภาพและคุณภาพเทียบเคียงกับมาตรฐานสากล

พารามิเตอร์ทางเทคนิคอื่น ๆ โปรดดูดังต่อไปนี้:

หมายเหตุ: เมื่อมีการร้องขอ เรายินดีจัดหาหม้อแปลงที่ได้มาตรฐานอื่นหรือมีข้อกำหนดทางเทคนิคที่ไม่ได้มาตรฐาน

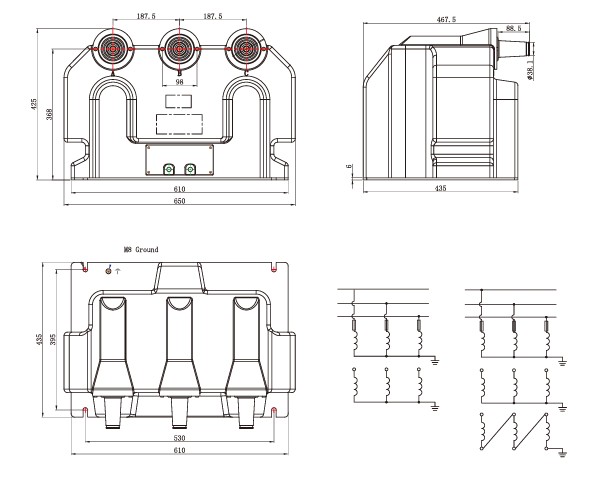

การวาดภาพโครงร่าง

คุณสมบัติที่สำคัญ

ยินดีต้อนรับ (Wenzhou) Electric Co., Ltd ของหม้อแปลงแรงดันไฟฟ้า JSZV18-24R ที่มีข้อดีด้านประสิทธิภาพที่มั่นคง เหมาะสำหรับความต้องการของระบบแรงดันไฟฟ้าปานกลาง ไฮไลท์เฉพาะมีดังนี้:

1. การปรับแรงดันไฟฟ้ากว้าง
หม้อแปลงแรงดันไฟฟ้า JSZV18-24R ที่มีพิกัด 24kV จัดการกับความผันผวนของแรงดันไฟฟ้าที่มีนัยสำคัญ ทำให้มั่นใจได้ว่าจะมีการตรวจสอบที่เสถียรและเอาต์พุตสัญญาณที่แม่นยำในระหว่างภาวะชั่วคราวหรือการควบคุมระบบ

2. การตอบสนองที่รวดเร็ว
จับการเปลี่ยนแปลงแรงดันไฟฟ้าอย่างรวดเร็วและส่งสัญญาณไปยังอุปกรณ์ป้องกันทันที ช่วยให้สามารถแก้ไขข้อผิดพลาดได้อย่างรวดเร็วและเพิ่มความน่าเชื่อถือของระบบ

3. การสูญเสียฮิสเทรีซิสต่ำ
วัสดุแม่เหล็กขั้นสูงและการออกแบบที่ได้รับการปรับให้เหมาะสมจะช่วยลดการสูญเสียพลังงาน ปรับปรุงประสิทธิภาพ ลดการสร้างความร้อนให้เหลือน้อยที่สุด และยืดอายุการใช้งาน

ไม่ว่าจะเป็นสถานการณ์ที่มีความผันผวนของแรงดันไฟฟ้าบ่อยครั้งหรือระบบแรงดันไฟฟ้าปานกลางที่มีข้อกำหนดสำหรับความเร็วตอบสนองและการใช้พลังงาน หม้อแปลงนี้สามารถคงอยู่ได้ หากคุณต้องการทราบรายละเอียดการปรับตัวเฉพาะของสถานการณ์ เพียงแค่พูดโดยตรง!
