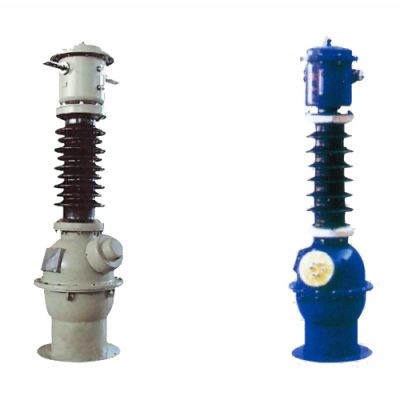

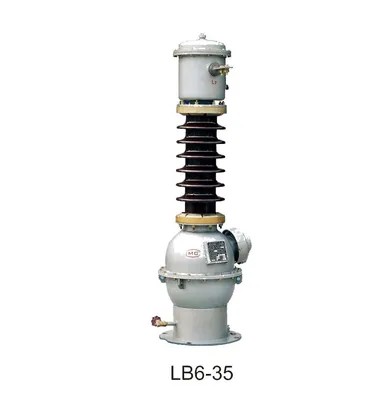

ในฐานะมืออาชีพ 0.72-40.5kV หม้อแปลงกระแสไฟฟ้ากลางแจ้งในประเทศจีน Comewill ต้องการมอบหม้อแปลงกระแสไฟฟ้า LB6-35 ที่มีคุณภาพซึ่งมีคุณสมบัติการกระตุ้นที่มั่นคง ทำงานได้อย่างน่าเชื่อถือ และบำรุงรักษาง่ายมาก ด้วยโครงสร้างที่ปิดสนิทและส่วนขยายโลหะที่ด้านบน ทำให้มีอายุการใช้งานยาวนาน เหมาะสำหรับโครงการจัดซื้อจัดจ้างที่ระดับความสูงต่ำกว่า 1,000 ม. โดยสามารถจัดการอุณหภูมิได้ตั้งแต่ -30°C ถึง 40°C โดยไม่มีปัญหา
เรามั่นใจว่าหม้อแปลงกระแส LB6-35 ตรงตามมาตรฐานคุณภาพระดับสากล ดังนั้นจึงเหมาะสมกับระบบไฟฟ้าแรงดันปานกลางของคุณ ต้องการข้อมูลจำเพาะโดยละเอียด ใบเสนอราคาที่กำหนดเอง หรือความช่วยเหลือในการจัดซื้อจำนวนมาก เพียงติดต่อ Welcome (Wenzhou) Electric Co., Ltd. ทีมงานของเราจะช่วยปรับปรุงกระบวนการจัดซื้อจัดจ้างของคุณและรวบรวมแผนการจัดหาที่เหมาะกับคุณ
| แรงดันไฟฟ้าที่ได้รับการจัดอันดับ | จัดอันดับกระแสหลัก | จัดอันดับกระแสทุติยภูมิ | การรวมกันของชั้นเรียน | จัดอันดับเอาต์พุตรอง | แทคเตอร์จำกัดความแม่นยำ | |
| ระดับความแม่นยำ | วี/เอ | |||||
| 35 | 5~2000 | 5 | P1/P2/0.5 , P/P2/0.2 , P1/P2 , 0.2S | ป1 | 40 | 15 |
| ป2 | 30 | 20 | ||||
| 0.5 | 40 |
|
||||
| 0.2 | 30 |
|
||||
| 0.2S | 30 |
|
||||
| กระแสความร้อนระยะสั้นที่แม่นยำ | กระแสคงที่แบบไดนามิก | ระดับฉนวนที่ได้รับการจัดอันดับ | ความเป็นขั้ว | ระยะห่างตามผิวฉนวนจำเพาะ | น้ำหนักน้ำมัน | น้ำหนักรวม |
| กระแสความร้อนระยะสั้น 1 วินาที 100 สูงสุด 40 | 25l สูงสุด 100 | 40.5/95/185 | ลบ | 2.5 | 30-25 | 162-207 |

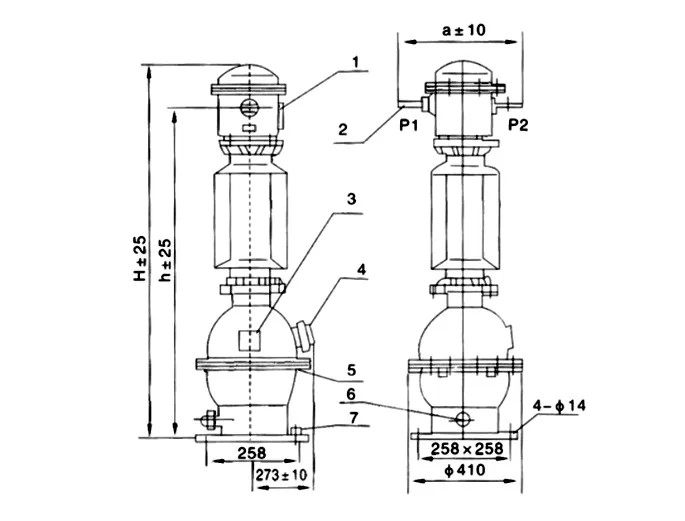

| ตัวเลข | ชื่อ | โครงร่าง |
| 1 | ตัวบ่งชี้ระดับน้ำมัน |
 |
| 2 | ขั้วทางออก | |
| 3 | ป้ายชื่อ | |
| 4 | กล่องแยกรอง | |
| 5 | ตะขอยก | |
| 6 | วาล์วตัวอย่างน้ำมัน | |
| 7 | แกนดิน |
1、 พารามิเตอร์หลัก
แรงดันไฟฟ้า: 35kV เหมาะสำหรับระบบไฟฟ้าแรงดันปานกลาง เป็นตัวเลือกที่ใช้กันทั่วไปสำหรับการจัดหาอุปกรณ์ไฟฟ้าแรงสูง
ความถี่ที่กำหนด: 50Hz/60Hz ซึ่งเข้ากันได้กับความถี่กริดทั่วโลกหลัก สามารถปรับให้เข้ากับโครงการในภูมิภาคต่างๆ ได้โดยตรง
วิธีการฉนวน: ฉนวนกระดาษน้ำมันโดยใช้น้ำมันฉนวนคุณภาพสูงและกระดาษฉนวนร่วมกันพร้อมประสิทธิภาพของฉนวนที่มั่นคงและความต้านทานแรงดันไฟฟ้าที่แข็งแกร่ง
รูปแบบการติดตั้ง: แบบใช้ภายนอกอาคาร ออกแบบโครงสร้างให้เหมาะสมกับสภาพแวดล้อมภายนอก สามารถต้านทานอิทธิพลของปัจจัยทางธรรมชาติ เช่น ลม ฝน ทราย เป็นต้น
2、 ตัวชี้วัดทางเทคนิคที่สำคัญ
ช่วงกระแสครั้งเดียว: 5A ~ 2000A ครอบคลุมข้อกำหนดการวัดส่วนใหญ่สำหรับสภาพการทำงาน ข้อกำหนดทั่วไป ได้แก่ 5/5, 10/5, 30/5 เป็นต้น รองรับการปรับแต่งข้อกำหนดพิเศษตามความต้องการในการจัดซื้อ
กระแสไฟสำรอง: เอาต์พุตมาตรฐาน 5A ซึ่งสอดคล้องกับมาตรฐานอินเทอร์เฟซสากลสากล สามารถจับคู่โดยตรงกับอุปกรณ์รองรับ เช่น มิเตอร์ไฟฟ้าและรีเลย์
กระแสเสถียรภาพทางความร้อน: ค่าประสิทธิผล 1 วินาที (เช่น กระแส 5A สอดคล้องกับ 0.5kA, กระแส 2000A สอดคล้องกับ 1,020kA) สามารถทนต่อการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันในระยะสั้นภายใต้สภาวะความผิดปกติโดยไม่มีความเสี่ยงต่อความเสียหาย
กระแสไฟเสถียรแบบไดนามิก: เอาต์พุตสูงสุด (เช่น กระแส 5A สอดคล้องกับ 1.28kA, กระแส 2000A สอดคล้องกับ 2550kA) สามารถต้านทานแรงแม่เหล็กไฟฟ้าที่เกิดจากกระแสลัดวงจรและรักษาความสมบูรณ์ของโครงสร้าง
ขีดจำกัดอุณหภูมิที่เพิ่มขึ้น: อุณหภูมิที่เพิ่มขึ้นสูงสุดของขดลวดคือ 55 ℃ (วัดโดยวิธีต้านทาน/วิธีเทอร์โมมิเตอร์) และอุณหภูมิที่เพิ่มขึ้นสูงสุดของชั้นน้ำมันด้านบนคือ 50 ℃ (วัดโดยวิธีเทอร์โมมิเตอร์) หลีกเลี่ยงการเสื่อมสภาพของฉนวนได้อย่างมีประสิทธิภาพเนื่องจากความร้อนสูงเกินไปและยืดอายุการใช้งานของผลิตภัณฑ์
3、 ข้อควรระวังสำหรับการใช้งานและการจัดซื้อจัดจ้าง
การผลิตและการบำรุงรักษา: หม้อแปลงกระแส LB6-35 ผ่านการทำให้แห้งแบบสุญญากาศและการแช่น้ำมันก่อนออกจากโรงงานเพื่อขจัดความชื้นและอากาศอย่างทั่วถึง เพื่อให้มั่นใจถึงความน่าเชื่อถือของฉนวน เนื่องจากโครงสร้างไม่ปิดผนึกสนิท จึงต้องตรวจสอบคุณภาพน้ำมันอย่างสม่ำเสมอระหว่างการใช้งาน และอาจจำเป็นต้องกรองหรือเปลี่ยนใหม่เพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างต่อเนื่องและมีเสถียรภาพ
หม้อแปลงกระแส LB6-35 ได้รับการออกแบบมาโดยเฉพาะสำหรับการตรวจสอบกระแสและการป้องกันสายส่งไฟฟ้าแรงสูง โดยสามารถให้สัญญาณกระแสที่แม่นยำ รองรับการวัดพลังงาน การป้องกันรีเลย์ และงานควบคุมระบบ และรับประกันการทำงานที่ปลอดภัยและมีเสถียรภาพของโครงข่ายไฟฟ้า
หากคุณต้องการทำความเข้าใจข้อมูลทางเทคนิคโดยละเอียดของผลิตภัณฑ์ รับใบเสนอราคาที่กำหนดเอง หรือปรึกษาแผนการจัดซื้อจำนวนมาก โปรดติดต่อ Welcome (Wenzhou) Electric Co., Ltd. เราจะจัดเตรียมการจัดหาอุปกรณ์ไฟฟ้าแรงสูงและบริการสนับสนุนระดับมืออาชีพ เพื่อตอบสนองความต้องการโครงการที่แท้จริงของคุณ
