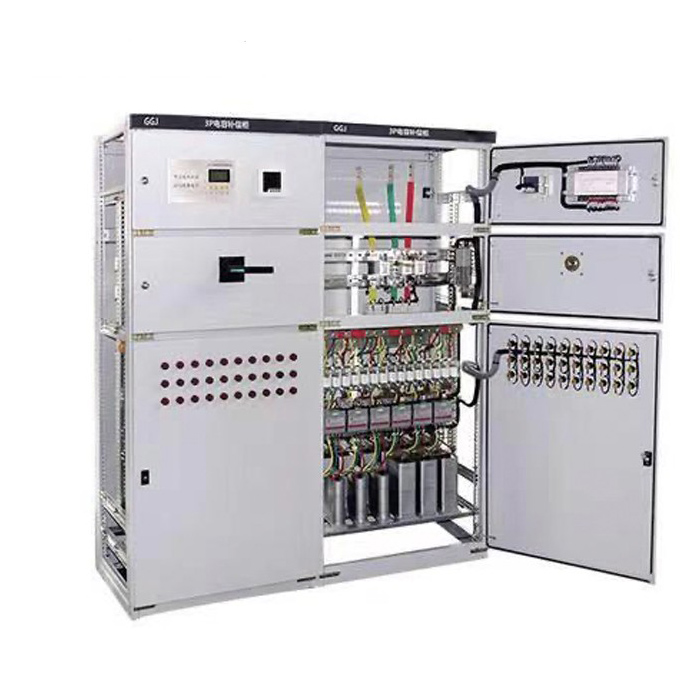

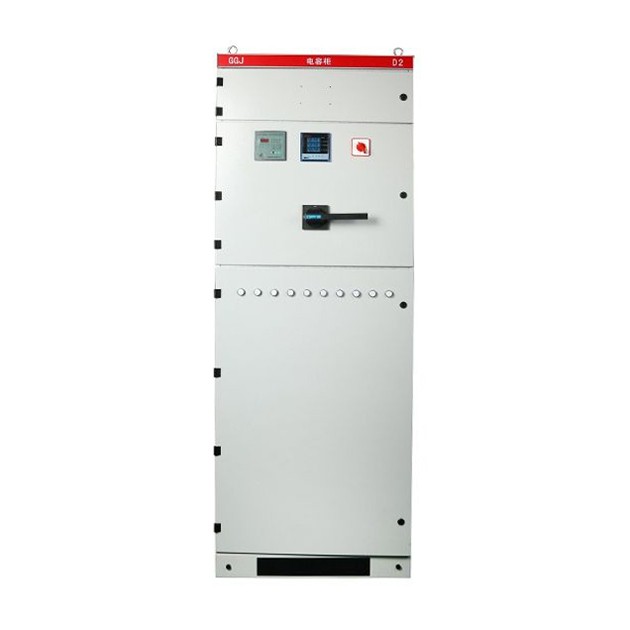

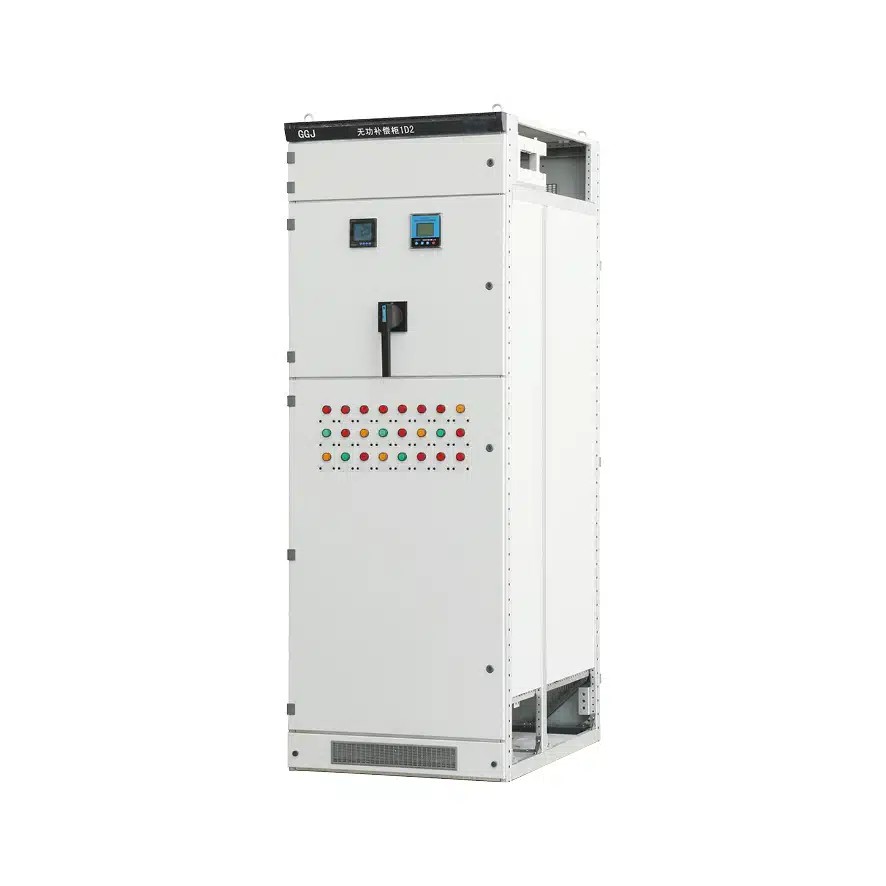

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน โรงงาน Comewill ต้องการจัดหาสวิตช์เกียร์รวมแรงดันต่ำ GGJ ที่มีคุณภาพซึ่งช่วยเพิ่มตัวประกอบกำลังได้อย่างมีประสิทธิภาพ ลดการสูญเสียพลังงานปฏิกิริยา และปรับปรุงคุณภาพของแหล่งจ่ายไฟ ควบคุมโดยตัวควบคุมอัจฉริยะ มีฟังก์ชันการทำงานเต็มรูปแบบและประสิทธิภาพที่เชื่อถือได้พร้อมการชดเชยอัตโนมัติ ซึ่งสามารถเพิ่มตัวประกอบกำลังให้สูงกว่า 0.9
สวิตช์เกียร์รวมแรงดันต่ำ GGJ ให้การแสดงผลตัวประกอบกำลังกริดแบบเรียลไทม์ ครอบคลุมทั้งช่วงล้าหลัง (0.00-0.99) และช่วงนำ (0.00-0.99) มาพร้อมกับฟังก์ชันการป้องกันที่ครอบคลุมต่อแรงดันไฟฟ้าเกิน ฮาร์โมนิคที่มากเกินไป การชดเชยมากเกินไป ระบบขัดข้อง การสูญเสียเฟส โอเวอร์โหลด และอื่นๆ โดยจะรักษาพารามิเตอร์ที่ตั้งไว้แม้ในช่วงที่ไฟฟ้าดับ และกลับมาทำงานต่อโดยอัตโนมัติเมื่อกริดมีเสถียรภาพ โดยไม่ต้องใช้บุคลากรในสถานที่
ขึ้นอยู่กับความสมดุลของโหลดกริด สวิตช์เกียร์รวมแรงดันต่ำ GGJ รองรับการชดเชยแบบเฟสต่อเฟสหรือโหมดการชดเชยแบบผสม ด้วยความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง จึงทนทานต่อพัลส์การรบกวนแอมพลิจูด 2000V โดยตรงจากกริด ซึ่งเกินมาตรฐานอุตสาหกรรมของประเทศ
ทุกๆ ชั่วโมง อุปกรณ์จะตรวจวัดและบันทึกแรงดันไฟฟ้าสามเฟส กระแสไฟฟ้า ความถี่ กำลังไฟฟ้าที่ใช้งาน กำลังไฟฟ้ารีแอกทีฟ ตัวประกอบกำลัง พลังงานที่ใช้งาน พลังงานปฏิกิริยาที่ด้านแรงดันไฟฟ้าต่ำของหม้อแปลงไฟฟ้า รวมถึงอัตราการบิดเบือนแรงดันไฟฟ้า/กระแสรวม และเนื้อหาฮาร์มอนิกที่ 2 ถึง 25 มาพร้อมกับอินเทอร์เฟซ RS-232 และ RS-485 ช่วยให้สามารถคัดลอกข้อมูลผ่านคอมพิวเตอร์พกพาได้
ผ่านการสื่อสารระยะไกล ทำให้สามารถอ่านมิเตอร์ไร้สาย การทดสอบอุปกรณ์ การกำหนดค่าพารามิเตอร์ และการเข้าถึงข้อมูลแบบเรียลไทม์และที่บันทึกไว้ ฟังก์ชันการวิเคราะห์ข้อมูลในตัวรองรับการประมวลผล สถิติ และการสืบค้นข้อมูลโหลดการปฏิบัติงาน โดยจะประเมินคุณภาพแหล่งจ่ายไฟอย่างครอบคลุมโดยการคำนวณอัตราคุณสมบัติแรงดันไฟฟ้า อัตราโหลด อัตราความน่าเชื่อถือ และอัตราโหลดสูงสุด ผู้ใช้สามารถตรวจสอบตัวประกอบกำลัง กำลังไฟฟ้าที่ใช้งาน และกำลังไฟฟ้ารีแอกทีฟสำหรับช่วงเวลาที่แตกต่างกัน สร้างเส้นโค้งสำหรับแรงดันเฟส กระแสไฟฟ้า ตัวประกอบกำลัง ฯลฯ และพิมพ์การวิเคราะห์ที่ครอบคลุมและรายงานทางสถิติ
IEC439: "สวิตช์เกียร์แรงดันต่ำและอุปกรณ์ควบคุม"
GB7251:《สวิตช์เกียร์แรงดันต่ำ》
1. อุณหภูมิอากาศแวดล้อมไม่ควรสูงกว่า +40 ℃ หรือต่ำกว่า -5 ℃ และอุณหภูมิเฉลี่ย 24 ชั่วโมงต้องไม่เกิน +35 ℃ หากเกินขีดจำกัดอุณหภูมิเหล่านี้ คุณจะต้องลดความสามารถในการทำงานของอุปกรณ์ตามเงื่อนไขที่แท้จริง
2. สวิตช์เกียร์รวมแรงดันต่ำ GGJ นี้ออกแบบมาสำหรับใช้ภายในอาคารเท่านั้น และความสูงของสถานที่ติดตั้งต้องไม่เกิน 2,000 เมตร
3.เมื่ออุณหภูมิสูงสุดถึง +40°C ความชื้นสัมพัทธ์ของอากาศแวดล้อมควรอยู่ที่ต่ำกว่า 50% ที่อุณหภูมิต่ำ ความชื้นที่สูงขึ้นก็เป็นที่ยอมรับได้ เช่น 90% ที่ +20℃ นอกจากนี้คุณควรคำนึงถึงการควบแน่นเป็นครั้งคราวซึ่งอาจเกิดจากการผันผวนของอุณหภูมิด้วย
4.ระหว่างการติดตั้ง ความเอียงของอุปกรณ์จากระนาบแนวตั้งต้องไม่เกิน 5° และตู้ทั้งแถวควรอยู่ในระดับที่ค่อนข้างเสมอกัน สิ่งสำคัญคือต้องติดตั้งอุปกรณ์ในตำแหน่งที่ปราศจากการสั่นสะเทือนและการกระแทกอย่างรุนแรง โดยที่ส่วนประกอบทางไฟฟ้าจะไม่สัมผัสกับการกัดกร่อนมากเกินไป
| ความกว้างตู้ (A) | ความลึกของตู้ (B) | ระยะห่างของรูยึด (a) | ระยะห่างรูยึด (b) |
| 800 | 500 | 685 | 385 |
| 600 | 800 | 485 | 685 |
| 600 | 1000 | 485 | 885 |
| 800 | 800 | 685 | 685 |
| 800 | 1000 | 685 | 885 |
| 1000 | 800 | 885 | 685 |
| 1000 | 1000 | 885 | 885 |
| รายการ | พารามิเตอร์ | |
| พิกัดแรงดันไฟฟ้า (V) | 660 | |
| พิกัดแรงดันไฟฟ้า (V) | 380/660 | |
| แรงดันไฟฟ้าพิกัดวงจรเสริม (V) | เครื่องปรับอากาศ | 220/380 |
| ดี.ซี | 110/220 | |
| ความถี่ในการทำงาน (Hz) | 50- 60 | |
| จัดอันดับปัจจุบัน(A) | บัสบาร์แนวนอน | <3150 |
| แนวตั้งบัสบาร์ | 630/800 | |
| จัดอันดับช่วงเวลาสั้น ๆ ทนต่อกระแสไฟ | เส้นกึ่งกลาง (kA/1 วินาที) | 50 |
| บัสบาร์ (kA/1 วินาที) | 30 | |
| พิกัดกระแสสูงสุด (kA/0.1 s) | 105/50 | |
| ความสามารถในการทำลายหน่วยการทำงาน (kA) | 50 (มูลค่าประสิทธิผล) | |
| ระดับการคุ้มครองคณะรัฐมนตรี | IP40 | |
| บัสบาร์ | ระบบสามเฟสสี่สาย ระบบสามเฟสห้าสาย | |
| โหมดการทำงาน | นอกสถานที่ ระยะทาง และอัตโนมัติ | |
1.สำหรับการพิจารณาในการจัดซื้อจัดจ้าง: สวิตช์เกียร์รวมแรงดันต่ำ GGJ จาก Welcome (Wenzhou) Electric Co., Ltd. มาพร้อมกับช่องระบายอากาศหลายช่องที่ด้านบนและด้านล่างของตู้ การออกแบบนี้สร้างการไหลเวียนของอากาศจากล่างขึ้นบนตามธรรมชาติภายในตู้ที่ปิดสนิท จัดการกับความท้าทายในการกระจายความร้อนได้อย่างมีประสิทธิภาพเพื่อการทำงานที่เชื่อถือได้
2. ประตูอุปกรณ์ของสวิตช์เกียร์ซึ่งติดตั้งอุปกรณ์ไฟฟ้าและชิ้นส่วนติดตั้งภายในจะสร้างวงจรป้องกันการต่อลงดินที่สมบูรณ์ ทำให้มั่นใจได้ว่าการต่อลงดินมีความต่อเนื่องสม่ำเสมอตลอดเวลา
3. เราวางตำแหน่งบัสบาร์หลักไว้ที่ด้านหลังด้านบนของตู้ โดยจับคู่กับแคลมป์บัสบาร์ประเภท AMJ ที่ผลิตจากวัสดุโพลีเอสเตอร์ DMC/SMC ที่ไม่อิ่มตัวที่มีความแข็งแรงสูง แคลมป์เหล่านี้มีความแข็งแรงเชิงกลและประสิทธิภาพการเป็นฉนวนที่ยอดเยี่ยม ในขณะที่ฝาครอบด้านบนของตู้แบบถอดได้ช่วยลดความยุ่งยากในการประกอบและการปรับบัสบาร์หลักในสถานที่
4. ตู้มีการเคลือบผงไฟฟ้าสถิตเพื่อการยึดเกาะที่แข็งแรง และส่วนประกอบภายในทั้งหมดผ่านการชุบสังกะสีและการเคลือบฟิล์ม สิ่งนี้ช่วยเพิ่มความสามารถ "ป้องกันสามประการ" ของสวิตช์เกียร์: ต้านทานความชื้น ต้านทานฝุ่น และต้านทานการกัดกร่อน ช่วยยืดอายุการใช้งานในสภาพแวดล้อมที่หลากหลาย
5.เพื่อให้เหมาะกับความต้องการของโครงการที่แตกต่างกัน สวิตช์เกียร์รวมแรงดันไฟฟ้าต่ำ GGJ รองรับตัวเลือกการป้อนสายเคเบิลหลายรายการ ได้แก่ รายการด้านบน รายการด้านล่าง และรายการด้านหลัง ซึ่งให้การติดตั้งที่ยืดหยุ่นสำหรับโครงการจัดซื้อจัดจ้าง

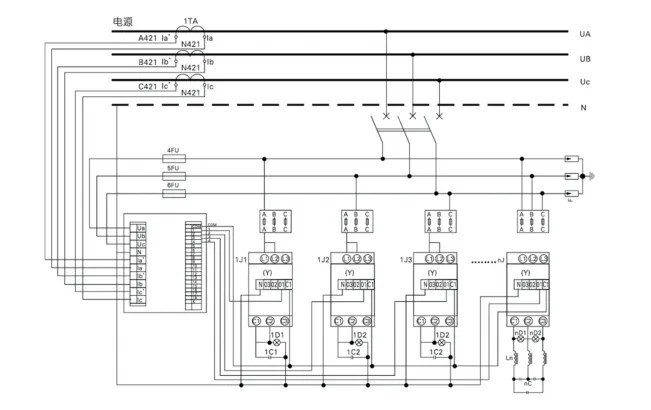

◇ แผนภาพวงจรหลัก
◇ ความสามารถในการชดเชยและวิธีการชดเชย
◇ หากไม่เป็นไปตามสภาวะการทำงานปกติของผลิตภัณฑ์ จะต้องระบุล่วงหน้า
