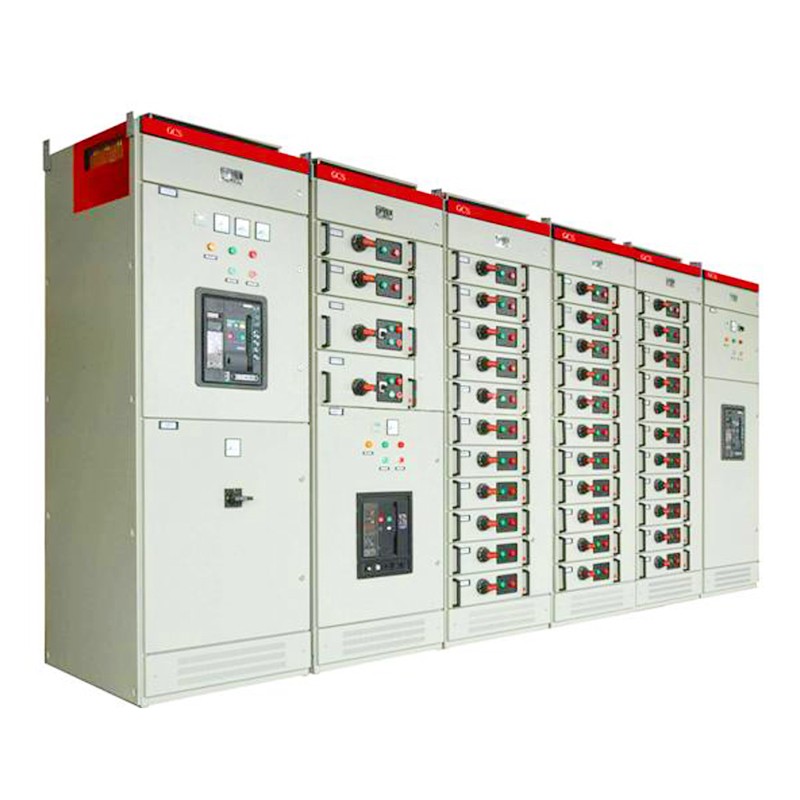

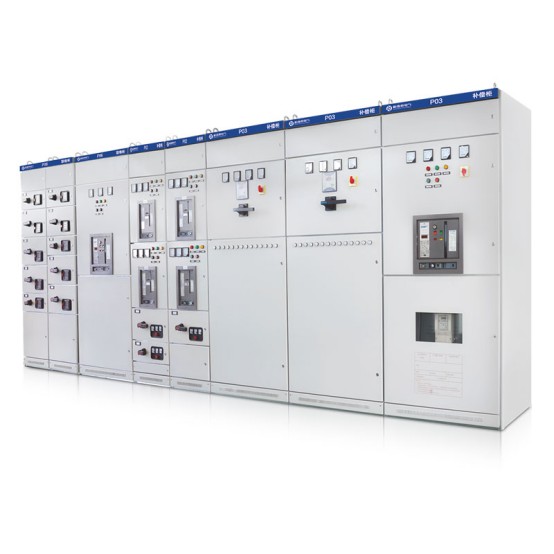

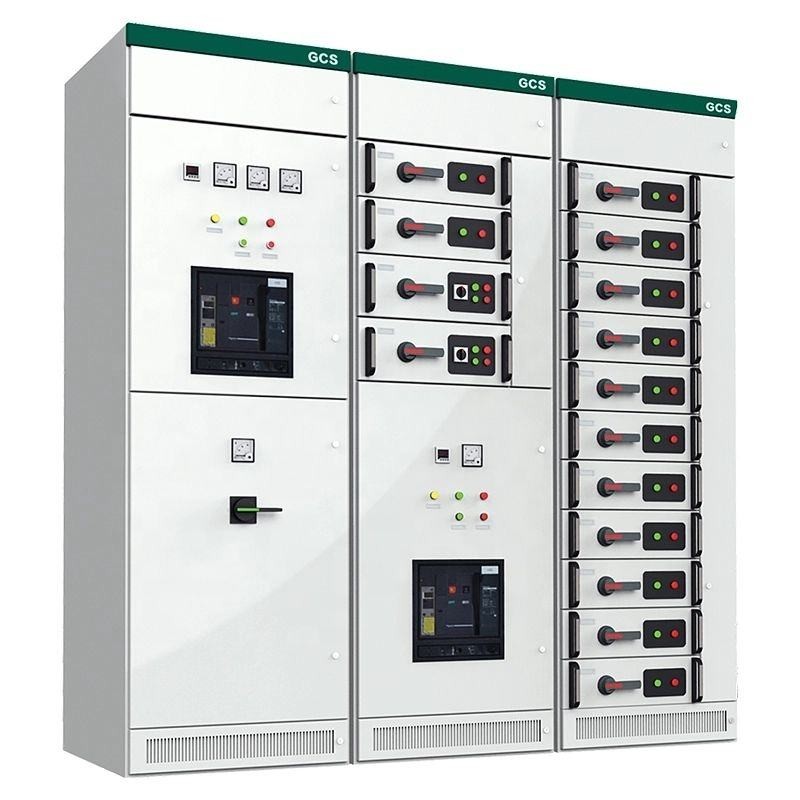

สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS

สวิตช์เกียร์แบบถอดได้ GCS แรงดันต่ำคุณภาพสูง Comewill มีความสามารถในการสร้างและทำลายสูง เสถียรภาพแบบไดนามิกและทางความร้อนที่ดี โครงสร้างขั้นสูงและสมเหตุสมผล โครงการไฟฟ้าที่ยืดหยุ่น ระดับการป้องกันสูง ความปลอดภัยและความน่าเชื่อถือ ความง่ายในการบำรุงรักษา และตัวชี้วัดประสิทธิภาพทางเทคนิคที่ยอดเยี่ยม

คุณสมบัติ

1. กรอบตู้ของสวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS ใช้เทคโนโลยีพับสองครั้ง และประดิษฐ์จากแผ่นเหล็กเคลือบอลูมิเนียมสังกะสี ออกแบบมาพร้อมกับรูระยะพิทช์ 25 มม. แบบโมดูลาร์ (K-profile) เฟรมมีโครงสร้างที่ไม่ซับซ้อนและความทนทานเป็นพิเศษ ประกอบขึ้นด้วยการเชื่อมต่อโบลต์ตามขวางและตามยาวที่แม่นยำ เฟรมทั้งหมดไม่จำเป็นต้องบำรุงรักษาตลอดอายุการใช้งาน
2. เปลือกตู้ผ่านการชุบด้วยไฟฟ้าและเคลือบสีฝุ่นเพื่อการปกป้องที่ดียิ่งขึ้น ฝาครอบด้านบนของช่องบัสบาร์แนวนอนสามารถถอดออกได้ อำนวยความสะดวกในการติดตั้งบัสบาร์ในสถานที่ และลดความซับซ้อนในการปฏิบัติงาน
3.โซนการทำงานภายในตู้มีการแบ่งส่วนอย่างชัดเจน โดยส่วนใหญ่ประกอบด้วยช่องฟังก์ชั่นและช่องสายเคเบิล แต่ละยูนิตทำงานอย่างเป็นอิสระด้วยฟังก์ชันที่แยกออกมา ทำให้มั่นใจได้ว่าไม่มีการรบกวนซึ่งกันและกันระหว่างส่วนประกอบต่างๆ
4. บัสบาร์แนวนอนติดตั้งในแนวนอนที่ด้านล่างของตู้ ซึ่งช่วยเพิ่มความสามารถในการทนต่อความเครียดทางไฟฟ้าที่เกิดจากกระแสลัดวงจรได้อย่างมาก
5.ตู้สามารถรองรับวงจรได้สูงสุด 36 วงจรโดยมีโครงสร้างแบบลิ้นชัก โดยแต่ละวงจรมีกระแสไฟพิกัด 400A หรือต่ำกว่า วงจรลิ้นชักรองรับการแปลงตำแหน่งแบบสามตำแหน่ง โดยไม่กระทบต่อระดับการป้องกันของตู้
6.แต่ละยูนิตสามารถเก็บลิ้นชักขนาดเต็มได้สูงสุด 11 ลิ้นชักหรือลิ้นชักขนาดครึ่งขนาด (1/2) 22 ลิ้นชัก ซึ่งให้ตัวเลือกการกำหนดค่าที่ยืดหยุ่น
7.ลิ้นชักมีตำแหน่งการทำงานห้าตำแหน่ง: เปิด ปิด ทดสอบ แยก และแยก ตัวบ่งชี้เสียง ภาพ และข้อความที่สอดคล้องกันให้สัญญาณสถานะที่ชัดเจนเพื่อการใช้งานที่เป็นธรรมชาติ

ภาพรวมผลิตภัณฑ์

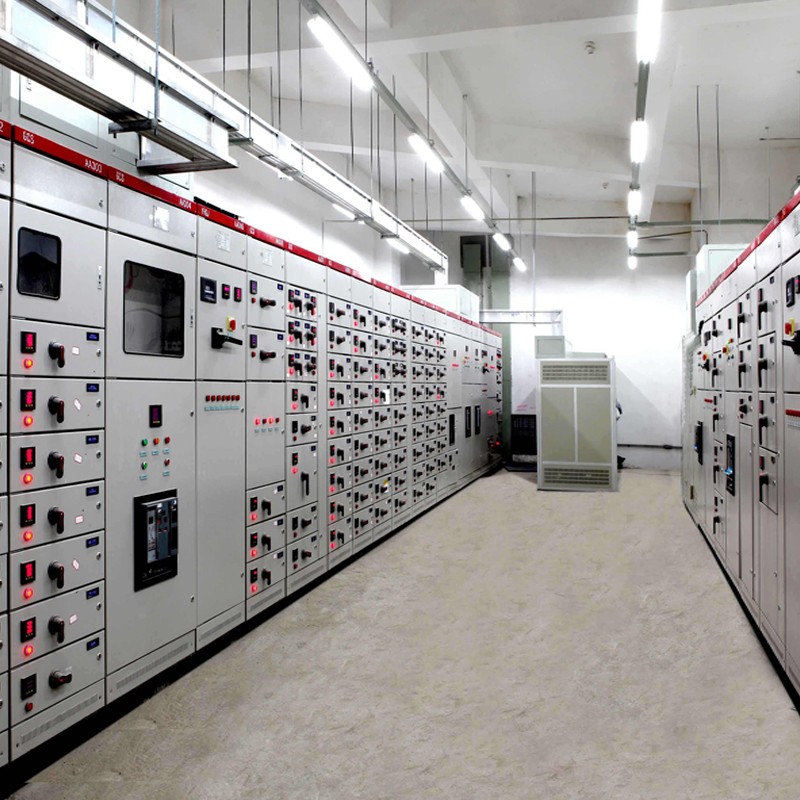

สวิตช์เกียร์แรงดันต่ำแบบถอนออกได้ของ GCS ได้รับการพัฒนาและจัดหาโดยบริษัท Welcome (Wenzhou) Electric Co., Ltd. โดยอิสระ เป็นชุดอุปกรณ์ประสิทธิภาพระดับพรีเมียมที่ปรับแต่งมาสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ ซึ่งเป็นตัวเลือกที่เหมาะสำหรับการจัดซื้อทางวิศวกรรม การจับคู่โครงการ และการจัดซื้ออุปกรณ์จำนวนมาก สวิตช์เกียร์นี้ได้รับการจัดหาและนำไปใช้อย่างกว้างขวางในสถานการณ์สำคัญๆ เช่น โรงไฟฟ้า โรงงานอุตสาหกรรม อาคารสูง และอาคารพาณิชย์ขนาดใหญ่ โดยผสมผสานโครงสร้างโมดูลาร์ทางวิทยาศาสตร์เข้ากับประสิทธิภาพทางไฟฟ้าที่เชื่อถือได้ โดยทำหน้าที่เป็นอุปกรณ์หลักสำหรับการควบคุมการกระจายพลังงานและการจัดสรรพลังงานที่แม่นยำ
ข้อได้เปรียบในการจัดซื้อจัดจ้างหลักอยู่ที่การออกแบบขั้นสูง "ถอนออกได้" โดยแต่ละหน่วยการทำงาน (รวมถึงเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ ฯลฯ) สามารถถอดออกหรือใส่เข้าไปได้อย่างง่ายดาย โดยไม่กระทบต่อการทำงานของระบบโดยรวม สิ่งนี้ช่วยลดความยุ่งยากในการบำรุงรักษาและกระบวนการซ่อมแซมหลังการจัดซื้ออย่างมาก ลดการหยุดทำงานของอุปกรณ์ และลดต้นทุนการดำเนินงานและการบำรุงรักษาโดยรวมสำหรับฝ่ายจัดซื้ออย่างมีประสิทธิภาพ
ในระหว่างการผลิต บริษัท Welcome (Wenzhou) Electric Co., Ltd. ปฏิบัติตามมาตรฐานการควบคุมคุณภาพที่เข้มงวด โดยใช้วัสดุฉนวนคุณภาพสูงและเทคนิคการผลิตที่มีความแม่นยำ สวิตช์เกียร์มีกลไกการป้องกันความปลอดภัยที่ครอบคลุมหลายตัว (การป้องกันไฟฟ้าลัดวงจร การป้องกันการโอเวอร์โหลด ฯลฯ) ทำให้สามารถปรับให้เข้ากับสภาพแวดล้อมโครงข่ายไฟฟ้าที่ซับซ้อนได้อย่างเสถียร และรับประกันการทำงานที่ปลอดภัยและต่อเนื่องของระบบจำหน่าย ซึ่งตรงตามข้อกำหนดด้านความน่าเชื่อถือสูงของโครงการจัดซื้อจัดจ้างอย่างเต็มที่ นอกจากนี้ การออกแบบโมดูลาร์ที่ยืดหยุ่นยังรองรับการขยายตามความต้องการ ซึ่งสามารถตอบสนองความต้องการการจัดซื้อแบบกำหนดเองของโครงการต่างๆ ได้อย่างแม่นยำ สำหรับความจุและโหมดการควบคุมที่แตกต่างกัน ช่วยเพิ่มความสามารถในการปรับตัวและความคุ้มค่าในการจัดซื้อจัดจ้าง เนื่องจากเป็นอุปกรณ์จ่ายไฟแรงดันต่ำที่คุ้มค่า มีประสิทธิภาพ และปลอดภัย จึงกลายเป็นตัวเลือกการจัดซื้อที่เชื่อถือได้ในสาขาการจ่ายไฟแรงดันต่ำสมัยใหม่
สวิตช์เกียร์แบบถอดได้แรงดันไฟฟ้าต่ำของ GCS นี้เป็นไปตามมาตรฐานที่เกี่ยวข้องทั้งระดับนานาชาติและระดับประเทศ เช่น IEC60439-1, GB7251.1 "สวิตช์เกียร์และอุปกรณ์ควบคุมแรงดันต่ำที่สมบูรณ์" และ GB/T 24274 "สวิตช์เกียร์และอุปกรณ์ควบคุมที่สมบูรณ์แบบถอดได้แรงดันต่ำ" เพื่อให้มั่นใจว่าโครงการจัดซื้อจัดจ้างเป็นไปตามข้อกำหนดด้านมาตรฐานและการปฏิบัติตามข้อกำหนด และให้การประกันคุณภาพที่มั่นคงสำหรับการตัดสินใจจัดซื้อจัดจ้าง
‌

สภาพแวดล้อมการใช้งานปกติ

อุณหภูมิแวดล้อม: อุณหภูมิอากาศโดยรอบจะต้องไม่เกิน +40°C หรือต่ำกว่า -5°C และอุณหภูมิเฉลี่ย 24 ชั่วโมงจะต้องไม่เกิน +35°C สำหรับโครงการจัดซื้อที่เกี่ยวข้องกับการใช้งานเกินช่วงอุณหภูมิข้างต้น สวิตช์เกียร์แบบถอดได้แรงดันต่ำ GCS จะต้องทำงานที่ความจุลดลง เพื่อให้มั่นใจในความปลอดภัยในการปฏิบัติงานและความเสถียรของประสิทธิภาพ
ความชื้นสัมพัทธ์: เมื่ออุณหภูมิแวดล้อมสูงสุดถึง +40 ℃ ความชื้นสัมพัทธ์จะต้องไม่เกิน 50% อนุญาตให้มีความชื้นสูงขึ้นได้ที่อุณหภูมิต่ำ (เช่น ความชื้นสัมพัทธ์ 90% ที่ +20°C) ในระหว่างการจัดซื้อและการติดตั้งในภายหลัง จะต้องพิจารณาอย่างเพียงพอต่อความเสี่ยงที่อาจเกิดการควบแน่นซึ่งเกิดจากการเปลี่ยนแปลงอุณหภูมิอย่างกะทันหันเพื่อหลีกเลี่ยงความล้มเหลวของอุปกรณ์
ระดับความสูง: ความสูงของสถานที่ติดตั้งมาตรฐานจะต้องไม่เกิน 2,000 เมตรเหนือระดับน้ำทะเล สำหรับโครงการจัดซื้อจัดจ้างในพื้นที่ที่สูงกว่า 2,000 ตารางเมตร อุปกรณ์จะต้องได้รับการลดระดับการใช้งานตามลำดับ และข้อกำหนดที่เกี่ยวข้องจะต้องระบุไว้อย่างชัดเจนในสัญญาจัดซื้อจัดจ้าง
เงื่อนไขของสถานที่ติดตั้ง: สวิตช์เกียร์จะต้องติดตั้งในสถานที่ที่ปราศจากอันตรายจากไฟไหม้ ความเสี่ยงจากการระเบิด ฝุ่นหนัก การกัดกร่อนของสารเคมี และการสั่นสะเทือนหรือการกระแทกอย่างรุนแรง ฝ่ายจัดซื้อจะต้องยืนยันว่าสภาพแวดล้อมในสถานที่ตรงตามข้อกำหนดข้างต้นก่อนส่งมอบเพื่อให้มั่นใจถึงอายุการใช้งานและความน่าเชื่อถือของอุปกรณ์
การเจรจาเกี่ยวกับสภาพแวดล้อมพิเศษ: หากสภาพแวดล้อมการใช้งานจริงของโครงการจัดซื้อจัดจ้างไม่เป็นไปตามข้อกำหนดข้างต้น ฝ่ายจัดซื้อจะต้องสื่อสารและเจรจากับ Welcome (Wenzhou) Electric Co., Ltd. ทันทีเพื่อกำหนดโซลูชันที่ปรับแต่งเอง (เช่น การอัพเกรดวัสดุพิเศษหรือการปรับปรุงโครงสร้าง) เพื่อให้มั่นใจว่าสอดคล้องกับความต้องการในการดำเนินโครงการ

พารามิเตอร์ทางเทคนิคหลัก

หมายเหตุ: สำหรับโซลูชันการเดินสายไฟด้านหลัง แนะนำให้ใช้ตู้ที่มีความลึก 1000 มม.

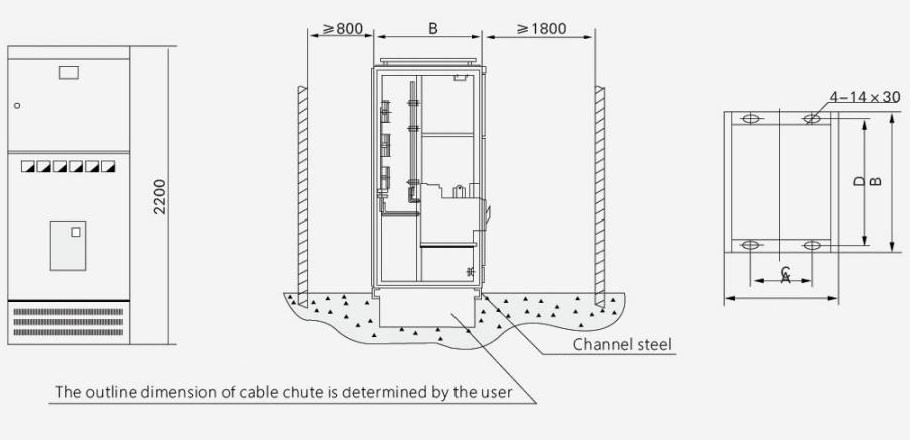

แผนภาพการติดตั้ง

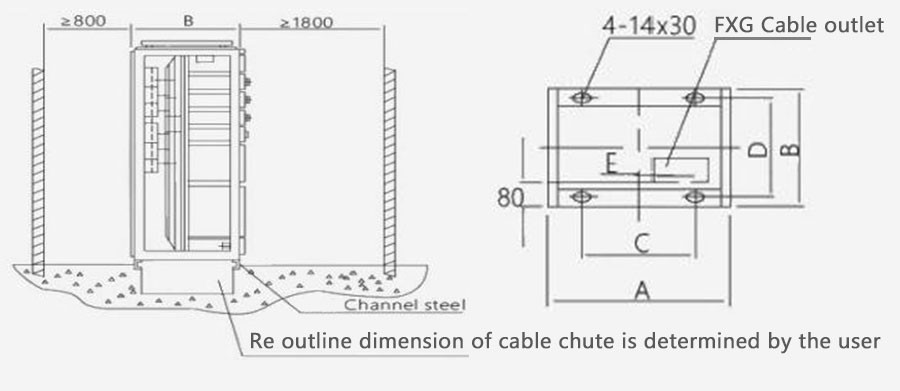

รูปที่ 2 แผนภาพการติดตั้งตู้พีซี

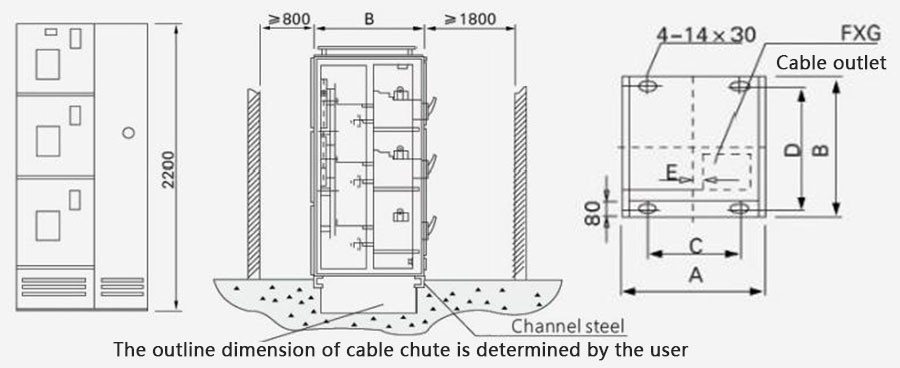

3 แผนผังการติดตั้งตู้ MCC
