ตัวบ่งชี้ข้อผิดพลาดของบรรทัด EKL-4DXN พร้อมสถานะสด

EKL-4DXN Line Fault Indicator พร้อมสถานะ Live คืออะไร

ตัวบ่งชี้ข้อผิดพลาดของสาย EKL-4DXN พร้อมสถานะปัจจุบันเป็นอุปกรณ์ตรวจสอบออนไลน์ที่พัฒนาโดย Comewill สำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและเครือข่ายการกระจายที่ต่ำกว่า 20kV โดยเฉพาะ อุปกรณ์นี้รวมฟังก์ชันการตรวจจับข้อผิดพลาด การแสดงสด และการตรวจสอบเฟส ด้วยการใช้เทคโนโลยีการออกแบบโมดูลาร์และเทคโนโลยีการสื่อสารแบบไฟเบอร์ออปติก ทำให้สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน โดยให้การสนับสนุนที่เชื่อถือได้สำหรับการตรวจสอบรายวันและการวินิจฉัยข้อผิดพลาดในระบบไฟฟ้า

คุณสมบัติผลิตภัณฑ์

1. ฟังก์ชั่นแจ้งเตือนข้อผิดพลาดหลัก

สัญญาณเตือนข้อผิดพลาดลัดวงจร

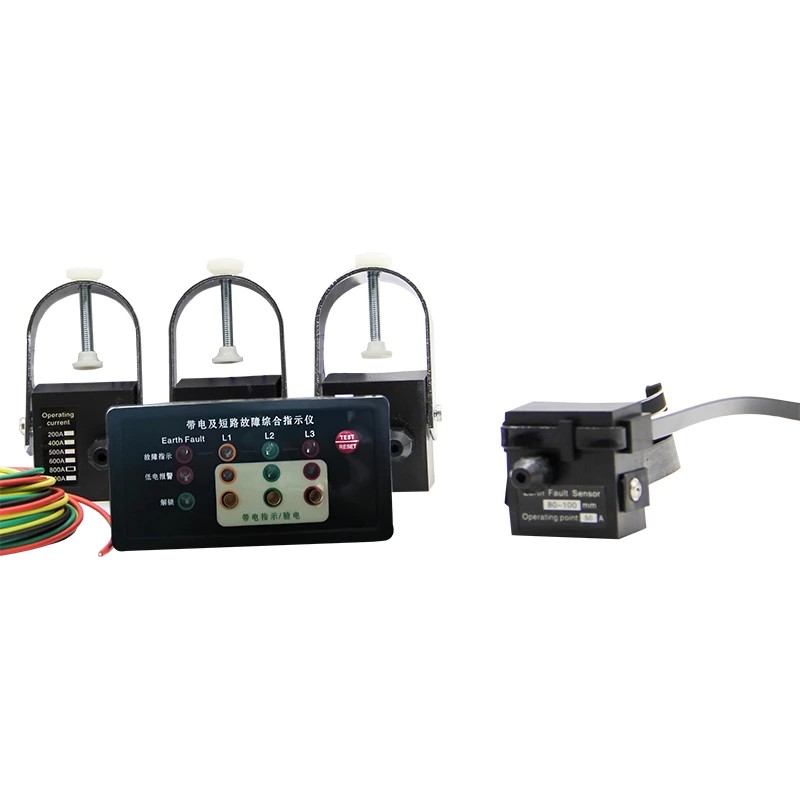

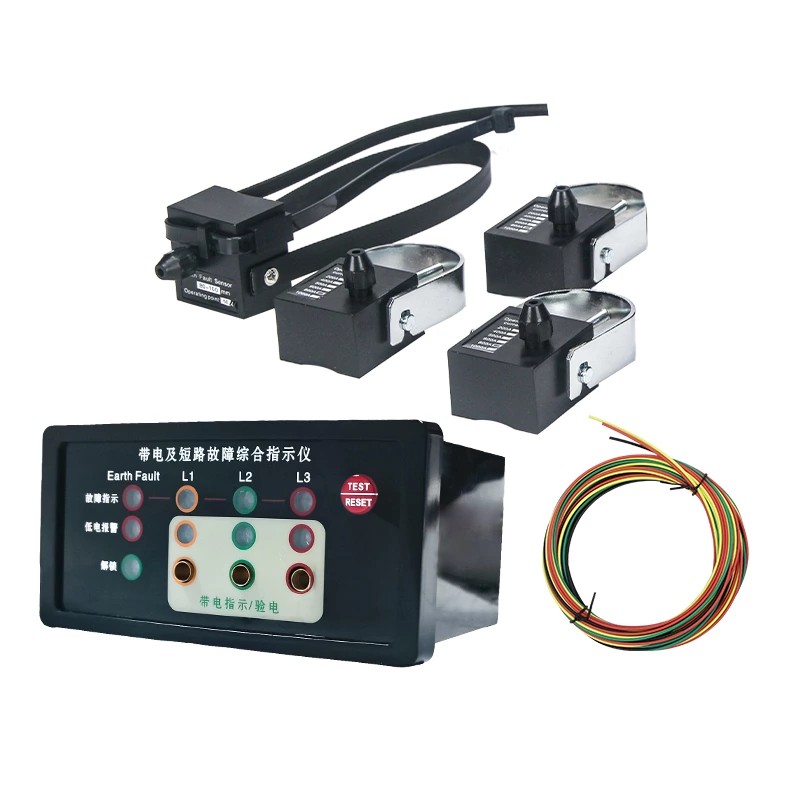

เมื่อเกิดการลัดวงจรในสาย เซ็นเซอร์การลัดวงจรที่ติดตั้งอยู่ในตัวแสดงสถานะข้อผิดพลาดของสาย EKL-4DXN พร้อมสถานะปัจจุบันจะจับกระแสไฟฟ้าขัดข้องทันที และส่งสัญญาณเตือนไปยังคอมพิวเตอร์โฮสต์ผ่านสายเคเบิลใยแก้วนำแสง การสื่อสารด้วยไฟเบอร์ออปติกมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง หลีกเลี่ยงอิทธิพลของสัญญาณรบกวนแม่เหล็กไฟฟ้าภายในสวิตช์เกียร์ต่อการส่งสัญญาณ เมื่อรับสัญญาณ คอมพิวเตอร์แม่ข่ายจะสั่งงานไฟแสดงสถานะความผิดปกติในการลัดวงจรที่เกี่ยวข้อง ช่วยให้บุคลากรนอกสถานที่สามารถค้นหาวงจรที่ผิดพลาดได้อย่างรวดเร็ว

สัญญาณเตือนความผิดกราวด์

เซ็นเซอร์กราวด์จะตรวจสอบกระแสลำดับเป็นศูนย์ของเส้นอย่างต่อเนื่อง เมื่อกระแสไฟฟ้าขัดข้องของกราวด์ถึงหรือเกินเกณฑ์การแจ้งเตือนที่ตั้งไว้ เซ็นเซอร์จะส่งสัญญาณไปยังยูนิตหลักผ่านใยแก้วนำแสง และยูนิตหลักจะเปิดใช้งานสัญญาณเตือนความผิดปกติของกราวด์ทันที ฟังก์ชันนี้ช่วยตรวจจับความผิดปกติของกราวด์ตั้งแต่เนิ่นๆ ป้องกันการเสื่อมสภาพของฉนวนของอุปกรณ์ และลดความเสี่ยงจากไฟฟ้าช็อต

2. ฟังก์ชั่นที่เกี่ยวข้องกับไฟฟ้าแรงสูง

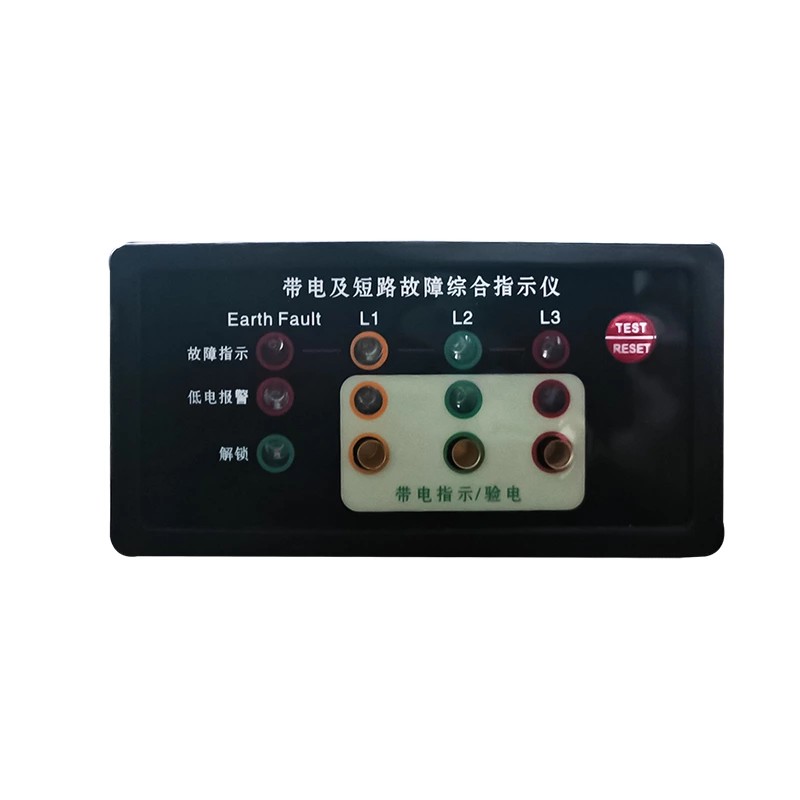

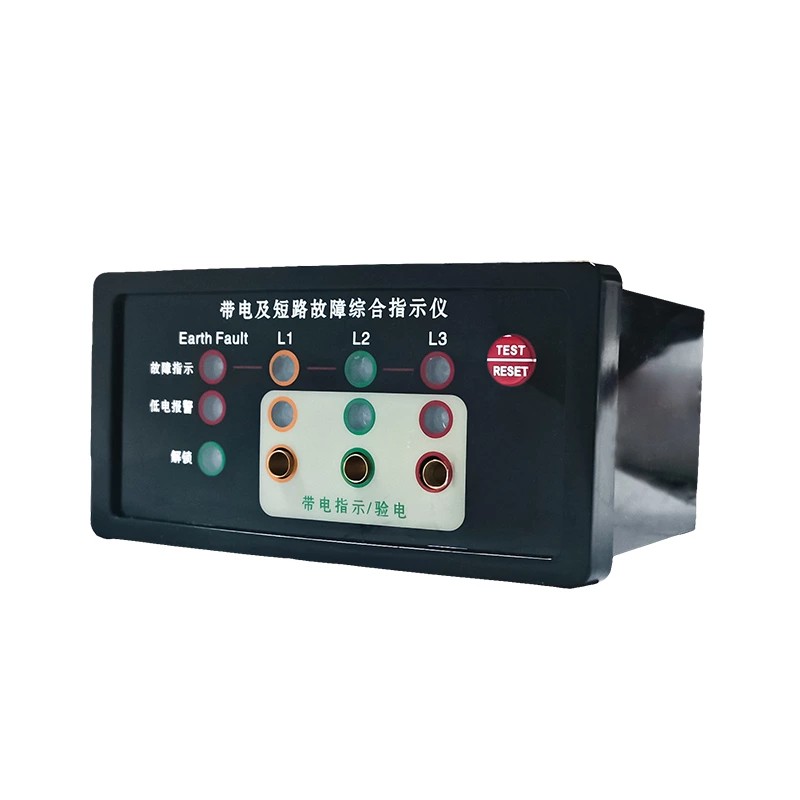

ตัวบ่งชี้สถานะแรงดันไฟฟ้าแรงสูงอยู่: ตัวบ่งชี้ข้อผิดพลาดของเส้นคุณภาพ EKL-4DXN พร้อมสถานะสดจะตรวจสอบสถานะสดของสายไฟฟ้าแรงสูงอย่างต่อเนื่อง แผงยูนิตหลักมีไฟ LED ความสว่างสูง ซึ่งสอดคล้องกับเฟส L1, L2 และ L3 ตามลำดับ ความถี่การกระพริบของไฟแสดงจะสะท้อนถึงระดับแรงดันไฟฟ้าโดยประมาณ ไฟ LED ได้รับพลังงานโดยตรงจากสนามไฟฟ้าแรงสูง โดยไม่ต้องใช้แบตเตอรี่ในตัวของยูนิตหลัก การออกแบบนี้ช่วยให้มั่นใจถึงความต่อเนื่องของการแสดงสถานะปัจจุบันและยืดอายุการใช้งานแบตเตอรี่โดยรวม

การตรวจสอบเฟสไฟฟ้าแรงสูง: แผงยูนิตหลักมีอินเทอร์เฟซการตรวจสอบเฟสเฉพาะ เจ้าหน้าที่ซ่อมบำรุงสามารถใช้อินเทอร์เฟซนี้เพื่อทดสอบและยืนยันความถูกต้องของสัญญาณอินพุตไฟฟ้าแรงสูงสดและการแสดงข้อผิดพลาด การใช้ฟังก์ชันนี้เพื่อตรวจสอบเฟสก่อนดำเนินการเชื่อมต่อสายหรืองานบำรุงรักษาช่วยหลีกเลี่ยงความล้มเหลวของอุปกรณ์ที่เกิดจากข้อผิดพลาดของเฟส

3. โหมดรีเซ็ตแบบยืดหยุ่น

เพื่อปรับให้เข้ากับจังหวะการทำงานที่แตกต่างกันในแต่ละไซต์ EKL-4DXN มีโหมดรีเซ็ตสามโหมด:

รีเซ็ตอัตโนมัติ: หลังจากล้างข้อผิดพลาดแล้ว อุปกรณ์สามารถรีเซ็ตอัตโนมัติตามเวลาที่ตั้งไว้ ช่วงเวลาการรีเซ็ตเพิ่มเติมได้แก่ 8 วินาที, 12 ชั่วโมง, 24 ชั่วโมง และ 48 ชั่วโมง (ค่าเริ่มต้นจากโรงงานคือ 12 ชั่วโมง) โหมดนี้เหมาะสำหรับไซต์ที่ไม่มีผู้ดูแลหรือไซต์ระยะไกล ซึ่งจะช่วยลดความถี่ในการรีเซ็ตไซต์โดยเจ้าหน้าที่บำรุงรักษา

รีเซ็ตด้วยตนเอง: หลังจากแก้ไขข้อบกพร่องแล้ว เจ้าหน้าที่ในสถานที่สามารถกดปุ่ม "รีเซ็ต/ทดสอบ" บนตัวบ่งชี้ข้อบกพร่องของสาย EKL-4DXN พร้อมแผงสถานะสดได้โดยตรง เพื่อล้างสถานะการแจ้งเตือนทันที เพื่อให้มั่นใจว่าตัวบ่งชี้ของอุปกรณ์สอดคล้องกับสถานะของสายไฟในปัจจุบัน

รีเซ็ตระยะไกล: อุปกรณ์รองรับการส่งสัญญาณเตือนภัยไปยังศูนย์ควบคุมและยังสามารถรับคำสั่งรีเซ็ตระยะไกลจากศูนย์ควบคุมได้อีกด้วย สำหรับเครือข่ายการกระจายขนาดใหญ่ที่มีอุปกรณ์ระยะไกลจำนวนมาก ฟังก์ชันนี้ช่วยให้ผู้มอบหมายงานจัดการสถานะของอุปกรณ์จากระยะไกล ลดการไปเยี่ยมนอกสถานที่โดยไม่จำเป็น

4. ฟังก์ชั่นการทดสอบตัวเองและสัญญาณเตือนแรงดันต่ำ

ฟังก์ชั่นการทดสอบอัตโนมัติ: เพื่อให้แน่ใจว่าอุปกรณ์อยู่ในสภาพการทำงานปกติ ผู้ใช้สามารถกดปุ่ม "รีเซ็ต/ทดสอบ" บนแผงยูนิตหลัก ในเวลานี้ ไฟแสดงสถานะ L1, L2, L3 และ L4 จะกะพริบเก้าครั้ง จากนั้นจึงรีเซ็ตโดยอัตโนมัติ การทดสอบสามารถยุติได้ด้วยตนเองโดยการกดปุ่มอีกครั้ง กระบวนการทดสอบตัวเองแบบง่ายๆ นี้ช่วยให้บุคลากรยืนยันได้อย่างรวดเร็วว่าฟังก์ชันตัวบ่งชี้เป็นปกติก่อนใช้งาน ซึ่งช่วยลดความจำเป็นในการพกพาเครื่องมือทดสอบเพิ่มเติม

สัญญาณเตือนแรงดันต่ำ:

ตัวบ่งชี้ความผิดปกติของเส้น EKL-4DXN พร้อมสถานะปัจจุบันใช้พลังงานจากแบตเตอรี่ลิเธียมในตัว เมื่อแรงดันไฟฟ้าของแบตเตอรี่ต่ำกว่าช่วงการทำงานปกติ อุปกรณ์จะส่งสัญญาณแจ้งเตือนแรงดันไฟฟ้าต่ำ เพื่อแจ้งให้ผู้ใช้เปลี่ยนแบตเตอรี่ทันเวลา ฟังก์ชันนี้ช่วยป้องกันไม่ให้อุปกรณ์ไม่สามารถแสดงข้อมูลข้อผิดพลาดได้อย่างแม่นยำเนื่องจากแบตเตอรี่หมด จึงรักษาความน่าเชื่อถืออย่างต่อเนื่องของอุปกรณ์

5. การตั้งค่าพารามิเตอร์ที่ปรับได้

ในฐานะผู้ผลิตมืออาชีพ Comewill อนุญาตให้ผู้ใช้ปรับพารามิเตอร์สัญญาณเตือนหลายรายการตามสภาพการทำงานจริง ไม่ว่าจะเป็นขีดจำกัดกระแสลัดวงจร ขีดจำกัดกระแสกราวด์ หรือเวลารีเซ็ตอัตโนมัติ ทั้งหมดสามารถตั้งค่าได้ที่ไซต์งาน ช่วยให้อุปกรณ์สามารถปรับให้เข้ากับสภาพของสายและข้อกำหนดในการใช้งานที่แตกต่างกัน

พารามิเตอร์ทางเทคนิค
