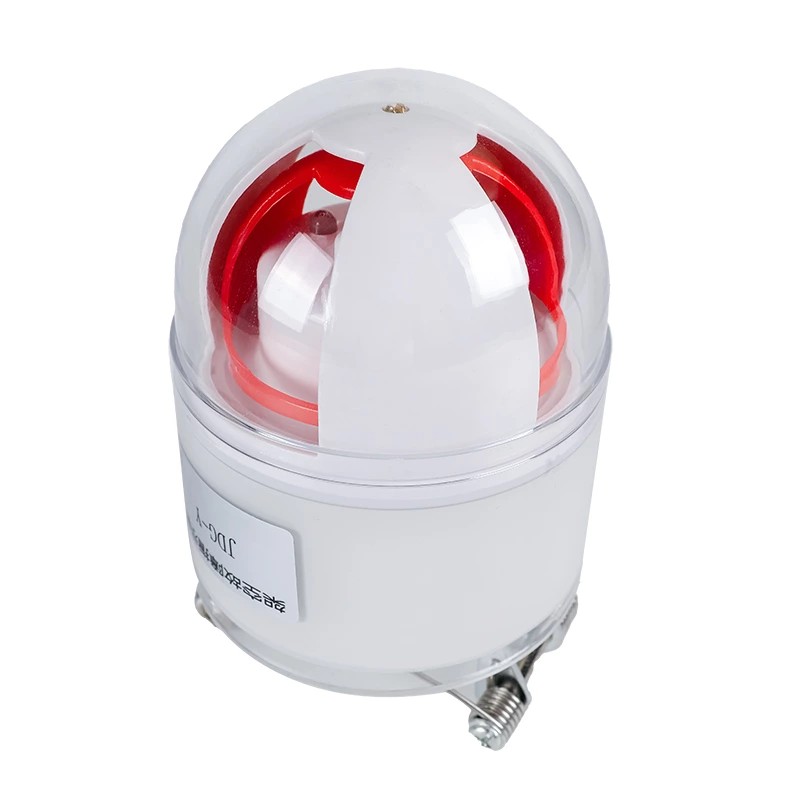

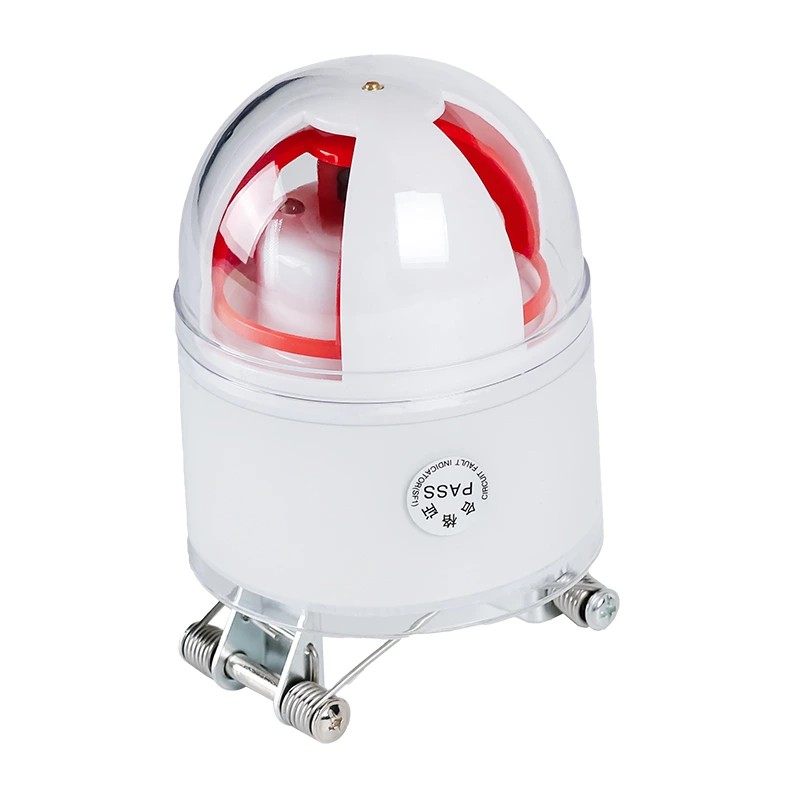

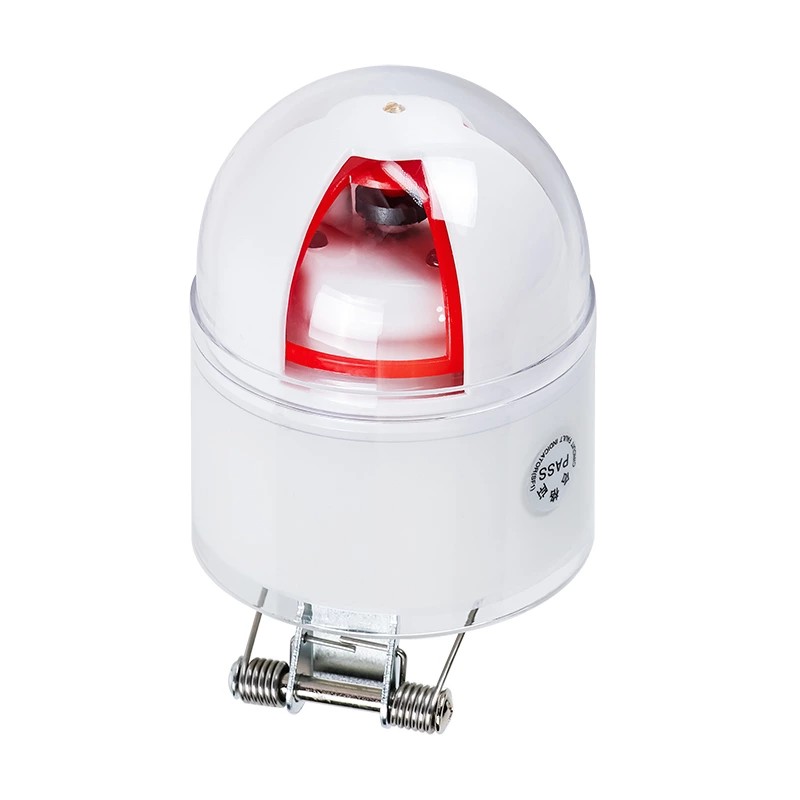

ตัวบ่งชี้ความผิดปกติที่ถูกระงับสปริงอัดแบบสี่ในหนึ่งเดียว JDG-F

รายละเอียดสินค้า

1. การตรวจจับข้อบกพร่องแบบสี่ในหนึ่งเดียวสำหรับสายการกระจาย

ตัวบ่งชี้ความผิดปกติแบบสปริงอัดแบบสี่ในหนึ่งเดียวที่มีคุณภาพ JDG-F จาก Comewill เป็นอุปกรณ์ตรวจจับข้อบกพร่องทางแม่เหล็กไฟฟ้าที่ใช้ในระบบจำหน่ายไฟฟ้าแรงดันปานกลางและต่ำ ช่วยให้วิศวกรภาคสนามสามารถระบุส่วนของสายการผลิตที่เกิดข้อผิดพลาดในการลัดวงจรได้อย่างรวดเร็ว

หลักการทำงาน

เมื่อกระแสไฟฟ้าลัดวงจรไหลผ่านตัวนำที่ได้รับการตรวจสอบ อุปกรณ์จะตรวจจับการเปลี่ยนแปลงกระแสอย่างกะทันหัน

กลไกนี้จะทริกเกอร์การ์ดแสดงสถานะข้อบกพร่องสีแดงที่มองเห็นได้

ทีมบำรุงรักษาสามารถมองเห็นตัวบ่งชี้ที่เปิดใช้งานอยู่ตามแนวเส้นได้

จุดผิดปกติจะถูกระบุระหว่างตัวบ่งชี้ที่เปิดใช้งานครั้งล่าสุดและตัวบ่งชี้ที่ไม่ได้เปิดใช้งานตัวแรก

วิธีการแบ่งเขตที่ชัดเจนนี้ช่วยลดเวลาการตรวจสอบได้อย่างมากเมื่อเทียบกับการลาดตระเวนตามเส้นทางแบบแมนนวล

ตัวบ่งชี้ข้อผิดพลาดที่ถูกระงับการบีบอัดสปริงแบบสี่ในหนึ่งเดียวของ Comewill JDG-F ถูกนำมาใช้กันอย่างแพร่หลายในเครือข่ายการกระจายพลังงานซึ่งการระบุตำแหน่งข้อผิดพลาดที่รวดเร็วจะช่วยลดระยะเวลาไฟฟ้าดับและปรับปรุงประสิทธิภาพการบำรุงรักษา

2. ส่วนประกอบโครงสร้างและโมดูลการทำงาน

ตัวบ่งชี้ข้อผิดพลาดที่ถูกระงับสปริงอัดแบบสี่ในหนึ่งเดียว JDG-F รวมโมดูลการทำงานหลายอย่างที่ทำงานร่วมกันเพื่อให้มั่นใจในการตรวจจับและการบ่งชี้ที่เชื่อถือได้

โมดูลตรวจจับกระแสและแรงดันไฟฟ้า

โมดูลนี้จะตรวจจับการเปลี่ยนแปลงของกระแสและแรงดันไฟฟ้าในสายโดยใช้การเหนี่ยวนำแม่เหล็กไฟฟ้าและการตรวจจับสนามไฟฟ้า วิธีการตรวจจับเหล่านี้ไม่จำเป็นต้องสัมผัสโดยตรงกับตัวนำไฟฟ้า ซึ่งช่วยเพิ่มความปลอดภัยในการติดตั้ง

วงจรแยกแยะความผิด

วงจรภายในจะวิเคราะห์ความแปรผันของสัญญาณเพื่อแยกแยะความผิดพลาดจากการลัดวงจรที่เกิดขึ้นจริงจากความผันผวนชั่วคราวหรือการเปลี่ยนแปลงโหลด ชิ้นส่วนอิเล็กทรอนิกส์และไมโครคอนโทรลเลอร์ที่นำเข้าช่วยเพิ่มความเสถียรในการประมวลผลสัญญาณ

ระบบขับเคลื่อนตัวบ่งชี้ทางกล

เมื่อข้อผิดพลาดได้รับการยืนยัน กลไกขับเคลื่อนจะเปิดใช้งานการ์ดตัวบ่งชี้เรืองแสงสีแดง ซึ่งยังคงมองเห็นได้จนกว่าจะรีเซ็ต โครงสร้างทางกลได้รับการออกแบบมาเพื่อความน่าเชื่อถือกลางแจ้งและการทำงานในระยะยาว

การแสดงสถานะความผิดปกติ

อุปกรณ์ใช้การเคลือบฟลูออเรสเซนต์สีแดงสดใสเพื่อให้มั่นใจในการมองเห็นที่ชัดเจนทั้งในเวลากลางวันและภายใต้สภาพแสงกลางคืน กลไกการแสดงผลทนทานต่อการซีดจางแม้จะสัมผัสกับรังสีอัลตราไวโอเลตเป็นเวลานาน

รีเซ็ตล่าช้าอัตโนมัติ

หลังจากเคลียร์เงื่อนไขข้อบกพร่องแล้ว ตัวบ่งชี้ความผิดปกติที่ถูกระงับสปริงอัดแบบสี่ในหนึ่งเดียว JDG-F จะรีเซ็ตโดยอัตโนมัติหลังจากการหน่วงเวลาที่ตั้งไว้ล่วงหน้า ฟังก์ชันนี้ช่วยลดความจำเป็นในการแทรกแซงด้วยตนเองในสถานที่ห่างไกล

3. การออกแบบวัสดุและความทนทานของโครงสร้าง

เพื่อรองรับการใช้งานกลางแจ้งในระยะยาว Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F ใช้วัสดุพิเศษและการออกแบบโครงสร้าง

ที่อยู่อาศัยเกรดการบิน

เปลือกนอกผลิตขึ้นโดยใช้วัสดุการบินที่มีความแข็งแรงสูงพร้อมเทคโนโลยีการขึ้นรูปในขั้นตอนเดียว การรักษาพื้นผิววัสดุนาโนช่วยเพิ่มความต้านทานต่อการปนเปื้อนในสิ่งแวดล้อมและการเสื่อมสภาพ

ส่วนประกอบแม่เหล็กชุบนิกเกิล

องค์ประกอบแม่เหล็กหลักได้รับการชุบนิกเกิลเพื่อปรับปรุงการนำแม่เหล็กและเพิ่มประสิทธิภาพการตรวจจับแม่เหล็กไฟฟ้า

ทนต่อสภาพอากาศ

โครงสร้างตัวเครื่องได้รับการออกแบบให้ทนทานต่อ:

รังสียูวี

ฝนและฝุ่น

มลพิษสะสม

โครงสร้างนี้ทำให้อุปกรณ์สามารถรักษาประสิทธิภาพที่มั่นคงในสภาพแวดล้อมการกระจายพลังงานภายนอกอาคาร

4. ระบบไฟฟ้าและอายุการใช้งาน

การดำเนินงานที่เชื่อถือได้เป็นเวลาหลายปีถือเป็นสิ่งสำคัญสำหรับอุปกรณ์ตรวจสอบสายการจำหน่าย

ตัวบ่งชี้ความผิดปกติที่ถูกระงับสปริงอัดแบบสี่ในหนึ่งเดียว JDG-F ประกอบด้วย:

ระบบแบตเตอรี่ประสิทธิภาพสูงพร้อมอายุการใช้งานเกิน 8 ปี

การออกแบบวงจรอิเล็กทรอนิกส์กำลังต่ำ

การควบคุมด้วยไมโครคอนโทรลเลอร์เพื่อการทำงานที่เสถียร

คุณสมบัติเหล่านี้ช่วยให้แน่ใจว่าอุปกรณ์ยังคงทำงานต่อไปในรอบการตรวจสอบหลายรอบโดยไม่ต้องบำรุงรักษาบ่อยครั้ง

5. การติดตั้งและการใช้งาน Live-Line

ตัวบ่งชี้ข้อผิดพลาดที่ถูกระงับสปริงอัดแบบสี่ในหนึ่งเดียว JDG-F ได้รับการออกแบบมาสำหรับการติดตั้งแบบออนไลน์ ซึ่งหมายความว่าสามารถติดตั้งอุปกรณ์ได้โดยไม่ต้องปิดสายกระจาย

โครงสร้างสปริงอัดที่ถูกระงับ

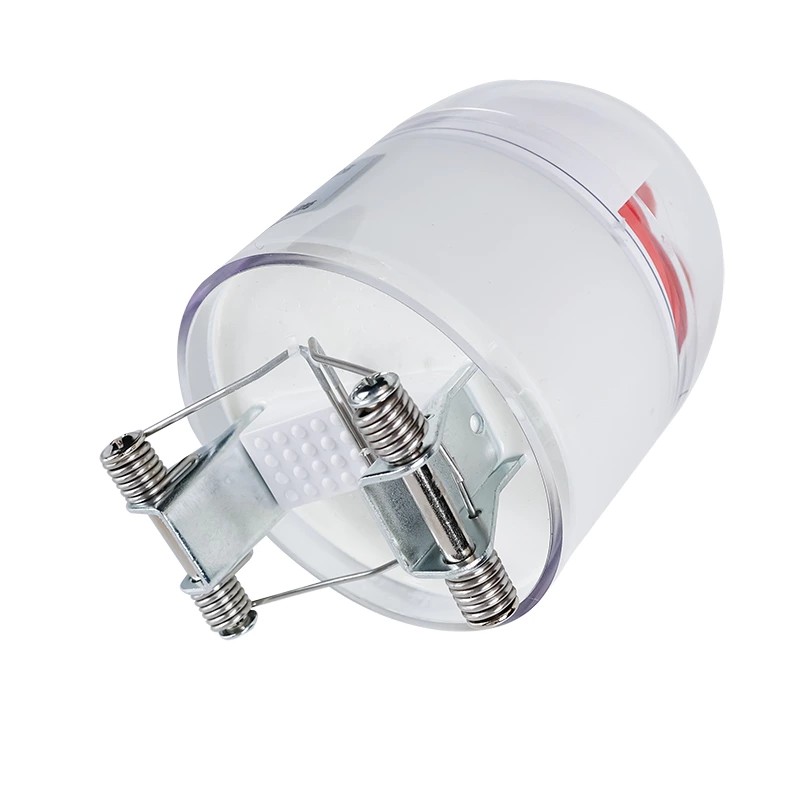

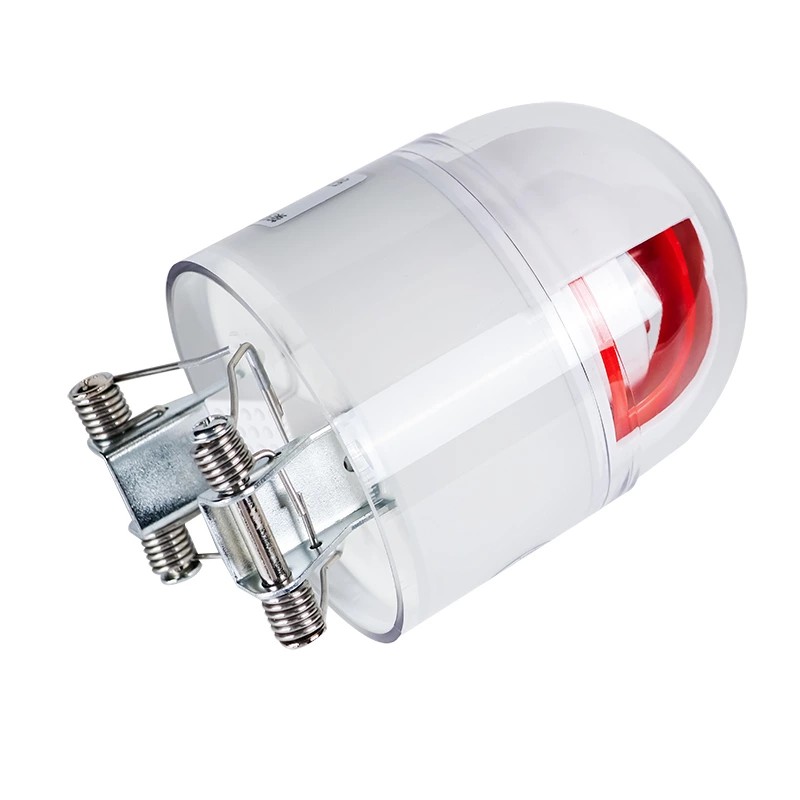

ตัวบ่งชี้ใช้โครงสร้างสปริงอัดแบบลวดการ์ด ช่วยให้สามารถยึดเข้ากับตัวนำเหนือศีรษะได้อย่างแน่นหนา

ลักษณะการติดตั้งที่สำคัญ ได้แก่ :

การติดตั้งโดยไม่ต้องตัดตัวนำ

ไม่จำเป็นต้องไฟฟ้าดับระหว่างการติดตั้ง

เสถียรภาพทางกลของตัวนำทั้งเปลือยและฉนวน

การออกแบบนี้ช่วยให้ระบบสาธารณูปโภคปรับใช้ตัวบ่งชี้ข้อผิดพลาดทั่วทั้งเครือข่ายการกระจายสินค้าโดยมีการหยุดชะงักในการปฏิบัติงานน้อยที่สุด

6. สถานการณ์การใช้งานทั่วไป

Comewill Four-in-one Compression Spring Suspended Fault Indicator JDG-F ใช้ในสถานการณ์การกระจายพลังงานหลายรูปแบบ:

สายการกระจายค่าโสหุ้ย

ติดตั้งบนตัวนำขั้วไฟฟ้าเพื่อตรวจจับและแสดงข้อผิดพลาดในการลัดวงจร

ระบบจำหน่ายสายเคเบิล

ใช้กับสายเคเบิลหุ้มฉนวนเหนือศีรษะหรือการเปลี่ยนสายเคเบิลใต้ดิน

การตรวจสอบเครือข่ายการกระจาย

ช่วยให้ทีมบำรุงรักษาระบุส่วนข้อบกพร่องได้อย่างรวดเร็วและจัดระเบียบการตรวจสอบตามเป้าหมาย

การดำเนินการบำรุงรักษาสาธารณูปโภค

รองรับการแก้ไขปัญหาที่รวดเร็วยิ่งขึ้นและลดเวลาที่ใช้ในการตรวจสอบสายตรวจเต็มสาย

7. ความสามารถในการผลิตและอุปทาน

ในฐานะผู้ผลิตและโรงงานในจีน Comewill ให้การสนับสนุนด้านการผลิตและการจัดหาอุปกรณ์ตรวจสอบเครือข่ายการกระจายสินค้า

ความสามารถได้แก่:

OEM และการกำหนดค่าผลิตภัณฑ์ที่กำหนดเอง

กำลังการผลิตที่มั่นคงสำหรับโครงการวิศวกรรม

การควบคุมคุณภาพระหว่างการผลิตและการประกอบ

ตัวบ่งชี้ข้อผิดพลาดที่ถูกระงับสปริงอัด Comewill Four-in-one JDG-F มีจำหน่ายสำหรับสาธารณูปโภคระดับโลก ผู้รับเหมาด้านวิศวกรรม และผู้จัดจำหน่ายอุปกรณ์ไฟฟ้าที่กำลังมองหาซัพพลายเออร์อุปกรณ์ตรวจจับข้อบกพร่องในจีนที่ผลิตในจีน

หลักการปฏิบัติงาน

หลักการตรวจจับการลัดวงจร:

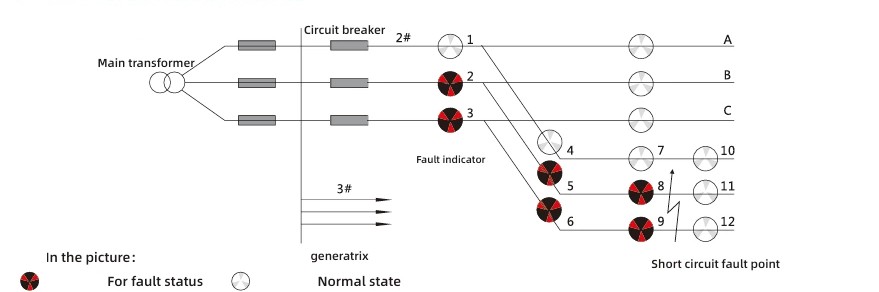

ขึ้นอยู่กับลักษณะของความผิดพลาดของการลัดวงจร เกณฑ์การดำเนินการคือการเปลี่ยนแปลงอย่างกะทันหันของกระแสไฟฟ้าพร้อมกับไฟฟ้าขัดข้องของอุปกรณ์ป้องกัน ตรรกะการตีความของแผนภาพแสดงข้อบกพร่องเป็นดังนี้: หากตัวบ่งชี้ 2, 5 และ 8 ของเฟส A และตัวบ่งชี้ 3, 6 และ 9 ของเฟส C ของบรรทัดที่ 2 ทั้งหมดเปลี่ยนเป็นสีแดง ในขณะที่ตัวบ่งชี้ 11 และ 12 ยังคงเป็นสีขาว ก็สามารถระบุได้ว่าเกิดข้อผิดพลาดในการลัดวงจรที่จุดบรรทัดขาออกนั้น

พารามิเตอร์ทางเทคนิค
