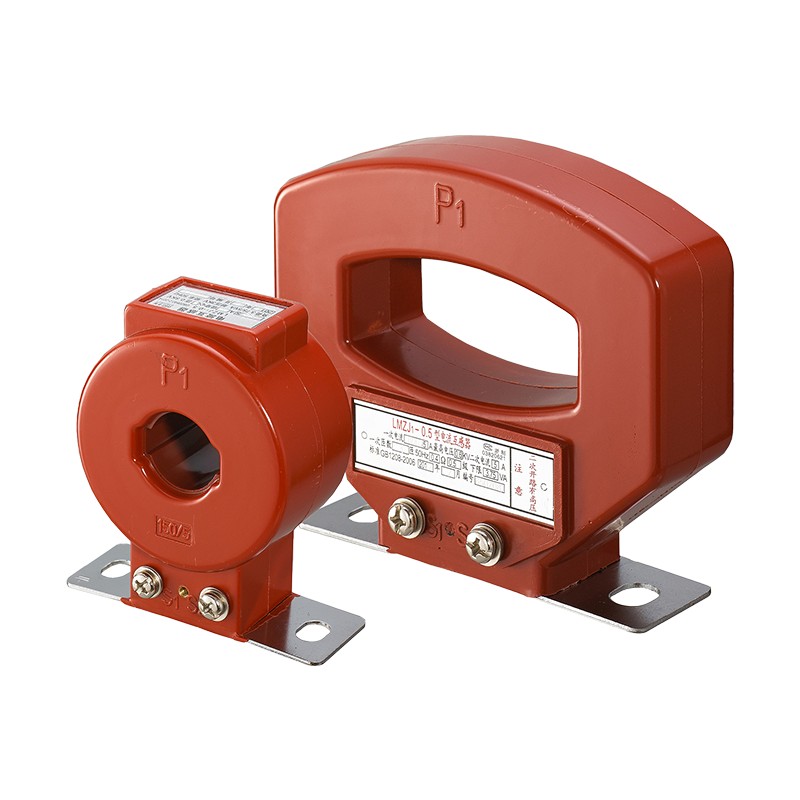

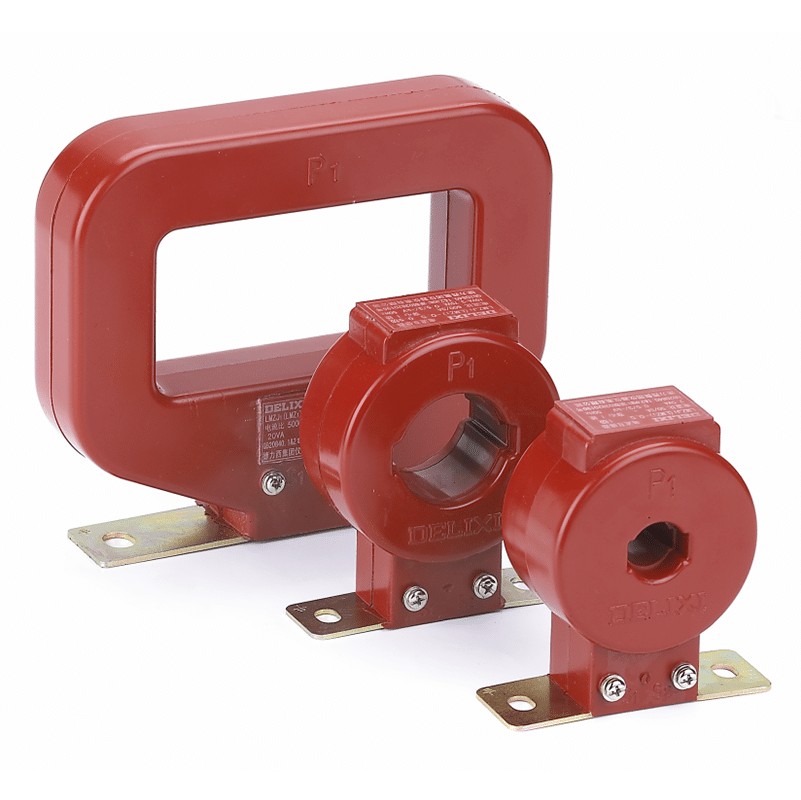

ในฐานะผู้ผลิตมืออาชีพในประเทศจีน Comewill ต้องการจัดหาหม้อแปลงกระแส LMZJ1-0.5 ที่ปรับแต่งเอง ซึ่งได้รับการปรับปรุงโดยใช้เทคโนโลยีการหล่อฉนวนเรซินและใช้โหมดการติดตั้งแผ่นฐานคงที่ ด้วยความเสถียรในการดำเนินงานที่ดีขึ้นและความทนทานในระยะยาว จึงช่วยประหยัดค่าบำรุงรักษาสำหรับคู่ค้าด้านการจัดซื้อตั้งแต่ต้นทาง มีตัวเลือกเกียร์ความแม่นยำสูงหลายแบบตั้งแต่ 0.2, 0.5, 0.2 วินาที และ 0.5 วินาที ครอบคลุมความต้องการการใช้งานที่แตกต่างกันในสถานการณ์ต่างๆ ได้อย่างง่ายดาย
การออกแบบโครงสร้างที่กะทัดรัดทำให้การติดตั้งและการปรับใช้มีความยืดหยุ่นมากขึ้น และการรองรับการกำหนดค่าความปลอดภัยระดับสูงสุดแบบคู่และอายุการใช้งานที่ยาวนานเป็นพิเศษทำให้ LMZJ1-0.5 Current Transformer เป็นตัวเลือกที่เชื่อถือได้ในการจัดซื้อระบบแรงดันต่ำสมัยใหม่ เป็นที่น่าสังเกตว่าหม้อแปลงไฟฟ้าแรงดันต่ำนี้มีความทนทานต่ออุณหภูมิสูงและทนต่อมลภาวะได้ดีเยี่ยม และสามารถรักษาการทำงานที่เสถียรแม้ในสภาพแวดล้อมที่รุนแรง เพิ่มมูลค่าสูงสุดให้กับการลงทุนในการจัดซื้อทุกครั้ง

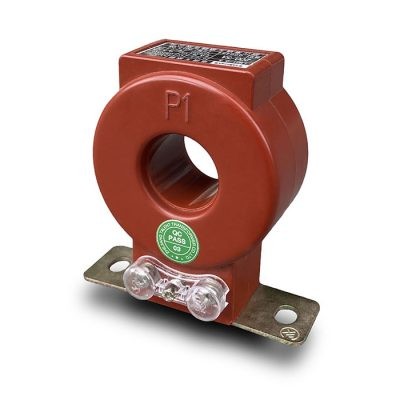

แกนของหม้อแปลงกระแส LMZJ1-0.5 เป็นแกนเหล็กทรงกลมที่ทำจากแผ่นเหล็กซิลิกอนรีดเย็น การออกแบบการม้วนที่แม่นยำนี้เป็นกุญแจสำคัญในการเพิ่มประสิทธิภาพแม่เหล็กสูงสุด และวางรากฐานสำหรับการทำงานที่เชื่อถือได้
ขดลวดทุติยภูมิถูกพันเท่าๆ กันรอบๆ แกนเหล็กทรงกลมนี้ ซึ่งเป็นการจัดวางที่ได้รับการออกแบบอย่างพิถีพิถันเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอภายใต้สภาวะการทำงานทั้งหมด และขจัดปัญหาเอาต์พุตที่ไม่สม่ำเสมอ
หน้าต่างกลางทอดผ่านตรงกลางของผลิตภัณฑ์ และได้รับการออกแบบสำหรับการรวมบัสบาร์อย่างราบรื่น ในขณะที่ฐานที่แข็งแรงที่ด้านล่างให้จุดติดตั้งที่ปลอดภัยและมั่นคงยิ่งขึ้นสำหรับผลิตภัณฑ์ ทำให้ง่ายต่อการติดตั้ง
ส่วนประกอบทั้งหมดหล่อจากวัสดุฉนวนเรซินไม่อิ่มตัว เคสที่ทนทานนี้ไม่เพียงเพิ่มความทนทานเท่านั้น แต่ยังช่วยเพิ่มความปลอดภัยและปกป้องส่วนประกอบภายในจากแรงกดดันด้านสิ่งแวดล้อม ทำให้หม้อแปลงมีความยืดหยุ่นในสภาพแวดล้อมการทำงานที่หลากหลาย
| พารามิเตอร์ทางไฟฟ้า | พารามิเตอร์ทางกล | ||
| ความถี่ | 50/60เฮิร์ต | กรณี | พีซี/UL94-V0 |
| อินพุตที่ได้รับการจัดอันดับ | 5A-5000A | กระสวย | PBT |
| ช่วงการวัด | 5% ใน-120% ใน | แกนกลาง | เหล็กซิลิคอน |
| จัดอันดับเอาท์พุท | 1เอ,5เอ | การก่อสร้าง | สกรู |
| อัตราส่วนแรงดันไฟฟ้า | 0.72KV (ไฟฟ้ากระแสสลับ) | อุณหภูมิในการทำงาน | -25°C~＋75°C |
| ความเป็นฉนวน | 3.0KV/1mA/1 นาที | ความชื้นในการทำงาน | ≤85% |
| ความต้านทานของฉนวน | นาที DC500V/100MΩ | การเชื่อมต่อเอาท์พุต | เทอร์มินัล |
| แบบอย่าง | ประถมศึกษา / มัธยมศึกษา | ขนาดรูบัสบาร์ (มม.) | จัดอันดับภาระ (VA) | ระดับความแม่นยำ | แรงดันไฟฟ้าที่ได้รับการจัดอันดับ |
| LMZJ1-0.5 30 | 5/5A~300/5A | ø=31มม | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 35 | 5/5A~300/5A | ø=35มม | 2.5~5 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 40 | 200/5A~500/5A | ø=42มม | 5 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 50 | 400/5A~600/5A | ø=56มม | 5 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 80 | 750/5A~1200/5A | ø=83มม | 10~20 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 100 | 800/5A~2000/5A | ø=102มม | 10~30 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 140 | 2000/5A~4000/5A | ø=142มม | 15~30 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |
| LMZJ1-0.5 180 | 5000/5A~6000/5A | ø=182มม | 15~30 | 0.2S 0.5S 0.5 | 0.72KV(ไฟฟ้ากระแสสลับ) |

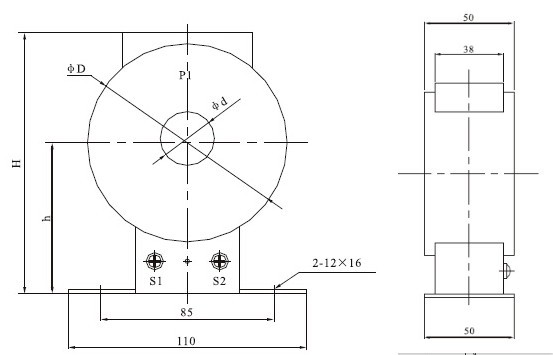

| พิมพ์ | อัตราส่วนสภาพคล่อง | H | h | φD | φd |
| LMZ1-0.5 | 5-300/5 | 117 | 68 | 90 | 30 |

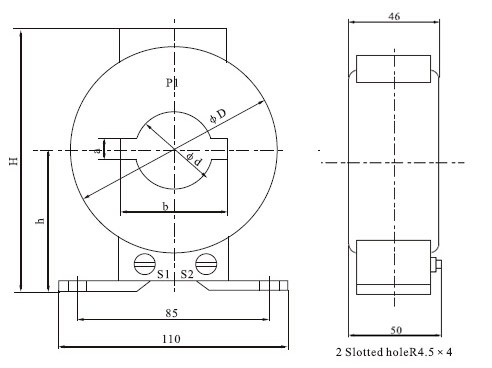

| พิมพ์ | อัตราส่วนสภาพคล่อง | H | h | φD | φd | a | b |
| LMZJ1-0.5 | 5-300/5 | 118 | 70 | 91 | 32 | 10 | 41 |
| 400-600/5 | 128 | 75 | 97 | 43 | 12 | 52 |

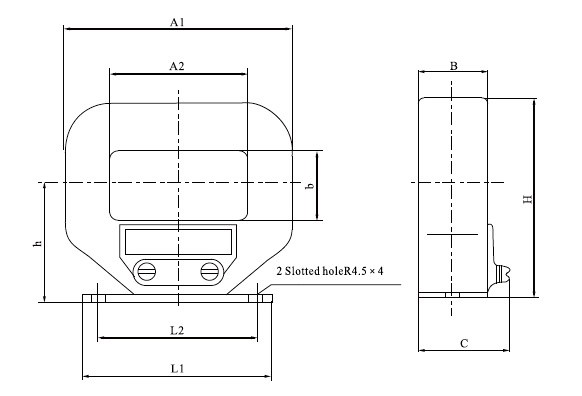

| พิมพ์ | อัตราส่วนสภาพคล่อง | A1 | A2 | B | h | H | L1 | L2 | C | b |
| LMZJ1-0.5 | 1,000/51200/51500/5 | 172 | 104 | 30 | 80 | 140 | 156 | 123 | 41 | 50 |
| 2000/53000/5 | 216 | 140 | 42 | 102 | 182 | 175 | 150 | 46 | 70 | |
| 4000/55000/5 | 238 | 150 | 55 | 117 | 220 | 230 | 180 | 60 | 94 |
