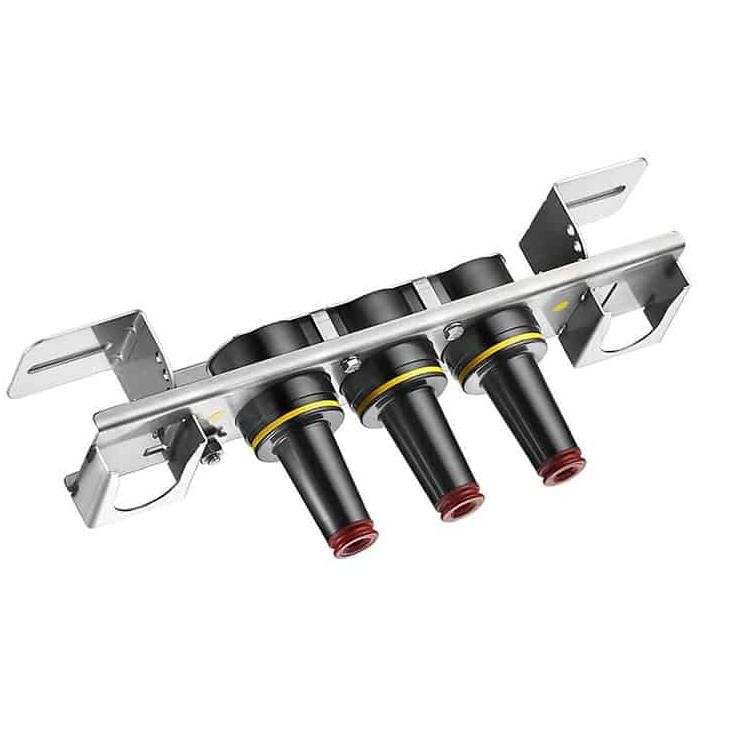

15KV 200A การแยกโหลด Junctio

15KV 200A Loadbreak Junction ของโรงงาน Comewill มีเส้นทางนำกระแสทองแดงทั้งหมด ทำให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้และสม่ำเสมอไม่ว่าจะอยู่ในสภาวะใดก็ตาม
เป็นไปตามข้อกำหนด IEEE Standard 386 โดยสมบูรณ์ และสามารถใช้แทนกันได้อย่างสมบูรณ์กับผลิตภัณฑ์ของคู่แข่งและส่วนประกอบอื่นๆ ที่เป็นไปตามมาตรฐาน IEEE 386 เมื่อติดตั้งด้วยชิ้นส่วนที่ตรงกัน จุดเชื่อมต่อ Loadbreak นี้ให้การเชื่อมต่อที่มีการป้องกันอย่างเต็มที่ เหมาะสำหรับการใช้งาน Loadbreak

ทางแยกโหลดเบรก 15KV 200A คืออะไร

Loadbreak Junction ขนาด 15KV 200A เป็นอุปกรณ์เชื่อมต่อสายเคเบิลแรงดันปานกลางที่ใช้ในระบบจำหน่ายไฟฟ้าเพื่อเชื่อมต่อ แยก และแบ่งสายเคเบิลใต้ดินขนาด 15kV อย่างปลอดภัย ในขณะที่อนุญาตให้ดำเนินการโหลดเบรก (สวิตช์ที่ใช้งานอยู่) ได้ โดยทั่วไปจะมีอินเทอร์เฟซ 200A หลายอินเทอร์เฟซ (เช่น 2, 3 หรือ 4 วิธี) ที่เชื่อมต่อแบบบัสภายในเข้าด้วยกัน ทำให้สามารถกำหนดค่าลูป การแตะ หรือการเชื่อมต่อแบบยืดหยุ่นได้ สร้างขึ้นตามมาตรฐาน IEEE 386 ช่วยให้มั่นใจได้ว่าการทำงานมีการป้องกัน ปลอดภัย และเชื่อถือได้ในหม้อแปลง สวิตช์เกียร์ และห้องนิรภัยใต้ดินแบบติดตั้งบนแพด

การทดสอบการผลิต

การทดสอบดำเนินการตามมาตรฐาน IEEE/ANSI 386
ระดับแรงดันไฟฟ้าโคโรนาขั้นต่ำ – 11 kV
ทนไฟ AC 1 นาที – 34 kV

การทดสอบดำเนินการตามข้อกำหนดกระบวนการผลิตของ Chardon:
การตรวจร่างกาย
การผ่าเป็นระยะ
การวิเคราะห์เอ็กซ์เรย์เป็นระยะ

พิกัดแรงดันไฟฟ้า
ระดับแรงดันไฟฟ้า 15 kV
สูงสุด พิกัดเฟสถึงเฟส 14.4 kV
สูงสุด พิกัดเฟสถึงกราวด์ 8.3 kV
AC 1 นาที ทนไฟ 34 kV
DC 15 นาที ทนไฟ 53 kV
BIL และ Full Wave Crest 95 kV
ระดับแรงดันไฟโคโรนาขั้นต่ำ 11 kV
การจัดอันดับปัจจุบัน
ต่อเนื่อง：200 แอมป์ rms
การสลับ：10 การทำงานที่ 200 แอมป์ rms ที่ 14.4 kV
การปิดข้อบกพร่อง: สมมาตร 10,000 แอมป์ rms ที่ 14.4 kV เป็นเวลา 0.17 วินาที หลังจากการสลับสวิตช์สำเร็จติดต่อกัน 10 ครั้ง
ระยะเวลาอันสั้น：
• 10,000 แอมป์ rms แบบสมมาตร เป็นเวลา 0.17 วินาที
• 3,500 แอมป์ rms แบบสมมาตรเป็นเวลา 3.0 วินาที

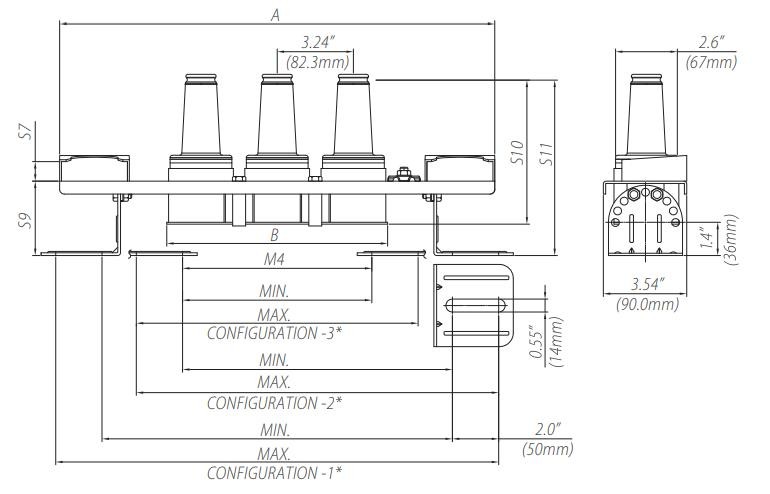

จุดเชื่อมต่อกับข้อมูลมิติวงเล็บ

ขั้นตอนการทำงานของ Loadbreak

1. ยึดแท่งหนีบเข้ากับตาดึงอย่างแน่นหนา
2. อย่าใช้แรงดึงใดๆ — เพียงบิดขั้วต่อตามเข็มนาฬิกาเล็กน้อยเพื่อทำลายแรงเสียดทานของพื้นผิวระหว่างข้อศอกและบุชชิ่ง
3. ดึงขั้วต่อออกจากบุชชิ่งตรงๆ ด้วยการเคลื่อนไหวที่รวดเร็วและมั่นคง ตรวจสอบให้แน่ใจว่าได้เก็บขั้วต่อให้ห่างจากระนาบกราวด์
4. วางขั้วต่อไว้บนอุปกรณ์เสริมที่เหมาะสม โดยปฏิบัติตามคู่มือการใช้งานของอุปกรณ์เสริมนั้น
5. ใช้แคลมป์เพื่อติดฝาครอบป้องกันแบบหุ้มฉนวน (พร้อมสายเดรนที่เชื่อมต่อกับกราวด์ของระบบ) บนบุชชิ่งที่มีพลังงานไฟฟ้าใดๆ

คำถามที่พบบ่อย

หน้าที่หลักของ 15KV 200A Loadbreak Junction คืออะไร?
ใช้เพื่อแบ่งส่วน วนซ้ำ เคาะ หรือต่อสายเคเบิลแรงดันไฟฟ้าปานกลาง ในขณะเดียวกันก็ช่วยให้สามารถสลับโหลดเบรกได้อย่างปลอดภัยในระบบจำหน่ายแบบจ่ายไฟ
เข้ากันได้กับยี่ห้ออื่นหรือไม่?
ใช่ เป็นไปตามมาตรฐาน IEEE Standard 386™ โดยสมบูรณ์ ทำให้มั่นใจได้ว่าสามารถสับเปลี่ยนได้อย่างสมบูรณ์กับระบบตัวเชื่อมต่อแบบหุ้มฉนวนอื่นๆ ที่เข้ากันได้
ใช้กับการติดตั้งใต้ดินได้หรือไม่?
อย่างแน่นอน. ได้รับการออกแบบมาโดยเฉพาะสำหรับอุปกรณ์ที่ติดตั้งแผ่นอิเล็กโทรดและการใช้งานห้องนิรภัยใต้ดินซึ่งมีข้อจำกัดด้านความชื้น ฝุ่น และพื้นที่
15KV 200A Loadbreak Junction มีคุณสมบัติด้านความปลอดภัยอะไรบ้าง
มีฉนวน EPDM ที่มีการป้องกันอย่างเต็มที่ การควบคุมการทำงานของโหลดเบรก ความสามารถในการต้านทานแรงกระตุ้นสูง และประสิทธิภาพการหยุดชะงักของส่วนโค้งที่เสถียรเพื่อการสลับที่ปลอดภัย
