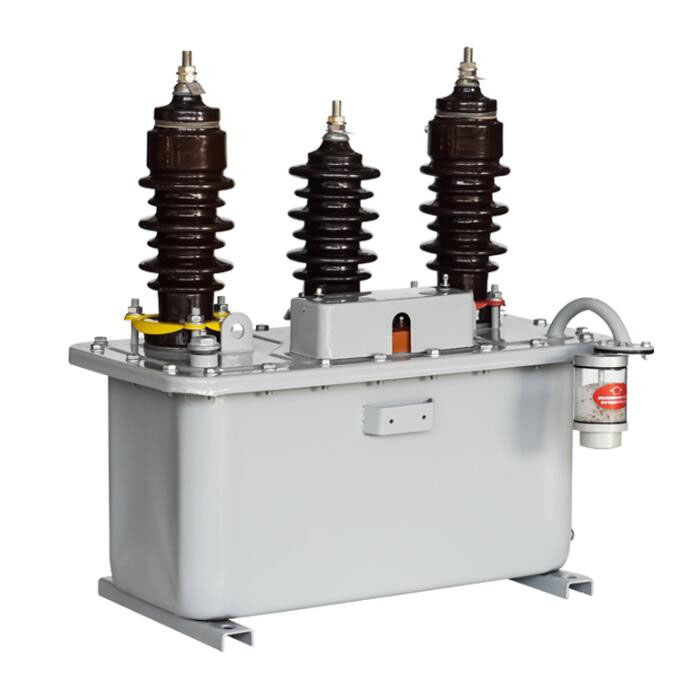

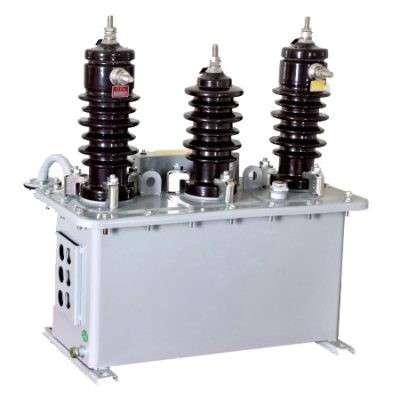

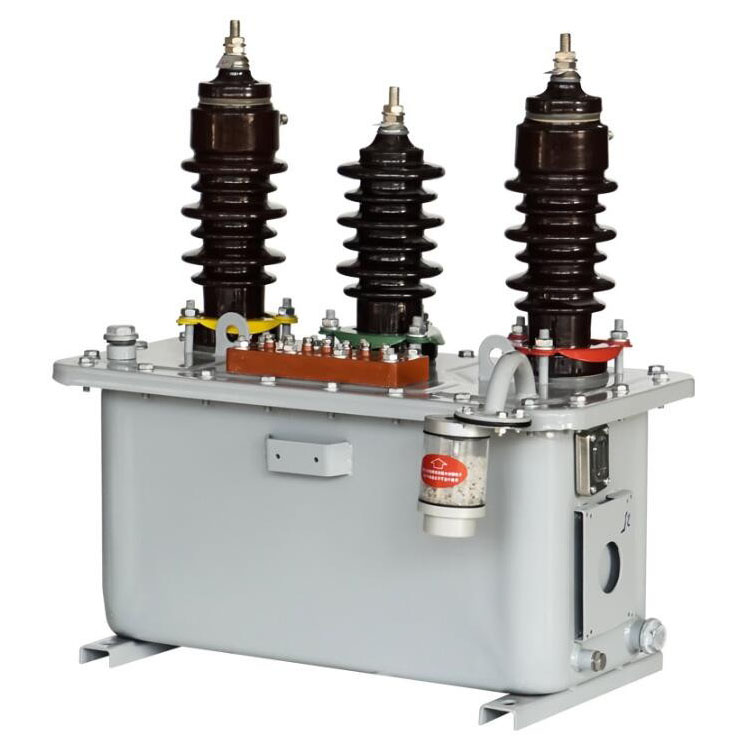

JLS-6/10 หม้อแปลงไฟฟ้าแบบฝังน้ำมันกลางแจ้ง

หม้อแปลงรวมที่แช่น้ำมันกลางแจ้ง JLS-6/10 ที่ทนทานของโรงงาน Comewill ไม่เพียงแต่ป้องกันความชื้นได้ดีเยี่ยม แต่ยังมีประสิทธิภาพที่ดี: ความจุขนาดใหญ่ ขนาดเล็ก น้ำหนักเบา การเคลื่อนย้ายและการติดตั้งที่สะดวก การเดินสายใช้ประเภท V/V สามเฟส ซึ่งสามารถวัดกระแส แรงดันไฟฟ้า และคำนวณพลังงานไฟฟ้าได้อย่างแม่นยำ และยังทนต่อสภาพการทำงานกลางแจ้งที่ซับซ้อนได้อีกด้วย

เหมาะสำหรับวงจร AC 50-60Hz ที่มีแรงดันไฟฟ้าสูงสุด 10kV หม้อแปลงรวมแช่น้ำมันกลางแจ้ง JLS-6/10 สามารถตอบสนองความต้องการการวัดแสงกลางแจ้งของสถานีย่อยทั้งในชนบทและอุตสาหกรรม นอกจากนี้ยังสามารถติดตั้งมิเตอร์วัดกำลังและพลังงานรีแอกทีฟได้ตามความต้องการในการจัดซื้อ ซึ่งใช้งานง่ายกว่าหม้อแปลงจุ่มน้ำมันแบบเดิมมาก เป็นทางเลือกที่เหมาะสมในการเปลี่ยนอุปกรณ์เก่าอย่างแน่นอน

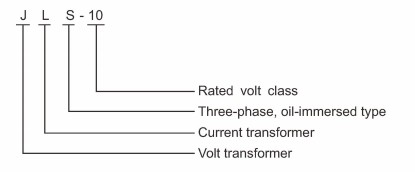

การกำหนดประเภท

การก่อสร้าง

กล่องวัดของหม้อแปลงรวมแช่น้ำมันกลางแจ้ง JLS-6/10 ใช้การออกแบบแบบโมดูลาร์ ซึ่งประกอบด้วยหม้อแปลงแรงดันไฟฟ้าเฟสเดียว (PT) สองตัวและหม้อแปลงกระแส (CT) สองตัว ทั้ง PT และ CT เป็นโครงสร้างแม่เหล็กไฟฟ้า ซึ่งยึดอยู่กับแผ่นถังน้ำมันเชื้อเพลิงด้วยสลักเกลียว โดยมีรูปแบบโดยรวมที่กะทัดรัดและทนทาน
ถังน้ำมันเชื้อเพลิงมีรูปทรงสี่เหลี่ยมจัตุรัสพร้อมประสิทธิภาพการซีลที่ดี ฝาครอบกล่องและตัวกล่องเชื่อมต่อกันด้วยสลักเกลียวเพื่อให้แน่ใจว่ามีการปิดผนึก มีห่วงยกสองตัวบนฝาปิดกล่องเพื่อการยกและขนย้ายอุปกรณ์ที่ง่ายดาย ด้านข้างของถังน้ำมันเชื้อเพลิงมีส่วนประกอบสำคัญ เช่น เกจวัดระดับน้ำมัน สลักเกลียวกราวด์ และวาล์วถ่ายน้ำมัน ซึ่งอำนวยความสะดวกในการตรวจสอบการทำงานในแต่ละวัน การป้องกันการต่อสายดิน และการบำรุงรักษาท่อระบายน้ำมัน
การออกแบบโครงสร้างนี้คำนึงถึงสภาพแวดล้อมการใช้งานกลางแจ้งอย่างเต็มที่ เพื่อให้มั่นใจว่าการทำงานของอุปกรณ์มีความเสถียรและเชื่อถือได้ภายใต้สภาวะที่ไม่เอื้ออำนวยต่างๆ

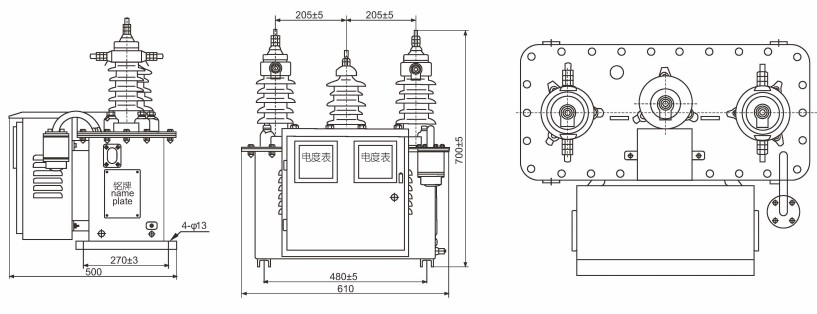

โครงร่างและขนาดของการติดตั้ง

ขนาดโดยรวม: JLS-6kV, 10kV (0.2 คลาส, คลาส 0.2S)， เหมาะสำหรับใช้ในระบบแรงดันไฟฟ้า 6KV และ 10KV

ข้อควรระวังเพื่อความปลอดภัย: การตรวจสอบก่อนการปฏิบัติงาน

ก่อนที่จะนำหม้อแปลงรวมที่แช่น้ำมันกลางแจ้ง JLS-6 และ JLS-10 ไปใช้งาน จำเป็นต้องถอดการอุดตันของรูระบายอากาศบนยางบัฟเฟอร์ที่อยู่ตรงกลางของอุปกรณ์ป้องกันความชื้นออก ต้องเก็บรูระบายอากาศโดยไม่มีสิ่งกีดขวาง มิฉะนั้นจะส่งผลต่อการทำงานปกติของอุปกรณ์
ขั้นตอนนี้เป็นรายการตรวจสอบที่จำเป็นก่อนที่อุปกรณ์จะถูกนำไปใช้งาน และขอแนะนำให้เน้นที่การยืนยันในระหว่างการยอมรับถึงสถานที่

เมื่อสั่งซื้อกรุณาระบุดังต่อไปนี้:

หากต้องการซื้อหม้อแปลงรวมแช่น้ำมันกลางแจ้ง JLS-6/10 จาก Welcome (Wenzhou) Electric Co., Ltd. และทำให้ใช้งานง่ายและเข้ากันได้กับระบบของคุณ มีประเด็นสำคัญหลายประการที่ควรทราบ:
การจับคู่พารามิเตอร์จะต้องมีความแม่นยำ
อัตราส่วนการแปลง: อัตราส่วนการแปลงแรงดันและกระแสเฉพาะของ CT (หม้อแปลงกระแสไฟฟ้า) และ PT (หม้อแปลงแรงดันไฟฟ้า) ที่คุณต้องการคือเท่าไร? ให้ตัวเลขสองตัวนี้แก่เราเพื่อให้แน่ใจว่าตัวเลขเหล่านั้นสอดคล้องกับโครงข่ายไฟฟ้าของคุณ
ความแม่นยำ: คุณต้องการความแม่นยำระดับใด (เช่น 0.2 หรือ 0.2S) นอกจากนี้ยังมีพารามิเตอร์สำหรับเอาต์พุตรองที่ต้องเป็นไปตามข้อกำหนดการวัดของคุณอีกด้วย
สภาพแวดล้อม: ข้อกำหนดสำหรับระดับฉนวนของอุปกรณ์มีอะไรบ้าง? เราจำเป็นต้องทราบสภาพแวดล้อมการปฏิบัติงานในไซต์งาน เช่น อุณหภูมิ ระดับความสูง และการมีอยู่ของก๊าซที่มีฤทธิ์กัดกร่อน เพื่อที่จะ "ทนทาน" ที่นั่นได้
คุณภาพและการรับรองต้องเชื่อถือได้
ดูแบรนด์และคุณสมบัติ: เลือกแบรนด์ที่แข็งแกร่งและมีชื่อเสียง เช่น Welcome (Wenzhou) Electric Co., Ltd. ตรวจสอบว่าผลิตภัณฑ์ผ่านการทดสอบการเข้าถึงเครือข่ายของสถาบันที่เชื่อถือได้ เช่น State Grid และ Southern Power Grid หรือไม่
มุ่งเน้นไปที่ส่วนประกอบหลัก: ทำความเข้าใจวัสดุและกระบวนการของส่วนประกอบหลัก เช่น แกนเหล็ก ขดลวด และถังน้ำมันของหม้อแปลง สินค้าคุณภาพสูงมักจะใช้วัสดุที่เป็นของแข็งและงานฝีมือที่ประณีต
การติดตั้งและบำรุงรักษาควรจะสะดวก
ความสะดวกในการติดตั้ง: พิจารณาขนาดและน้ำหนักของอุปกรณ์ รวมถึงเงื่อนไขการติดตั้งที่ไซต์งาน (เช่น ความสามารถในการรับน้ำหนักของเสาไฟฟ้าและพื้นที่ติดตั้ง) การออกแบบแบบแยกส่วนของซีรีส์ JLS มักจะสะดวกกว่าสำหรับการติดตั้งและบำรุงรักษานอกสถานที่
การบำรุงรักษาสะดวกหรือไม่: ตรวจสอบว่าการบำรุงรักษาส่วนประกอบต่างๆ เช่น ฟิวส์ และสลักเกลียวกราวด์นั้นสะดวกหรือไม่ ผลิตภัณฑ์ที่ได้รับการออกแบบมาอย่างดีสามารถดูแลรักษาได้โดยใช้ความพยายามเพียงครึ่งเดียว
ต้องมีการรับประกันบริการหลังการขาย
ระยะเวลาการรับประกันควรมีความชัดเจน: ทำความเข้าใจระยะเวลาการรับประกันและขอบเขตของผลิตภัณฑ์ ผู้ผลิตที่มั่นใจจะให้ระยะเวลาการรับประกันนานขึ้น
ควรมีการสนับสนุนทางเทคนิค: เลือกซัพพลายเออร์ที่สามารถให้การสนับสนุนทางเทคนิคและบริการนอกสถานที่ได้ทันท่วงที เมื่อเกิดปัญหากับอุปกรณ์กลางแจ้ง ความเร็วในการตอบสนองเป็นสิ่งสำคัญ
